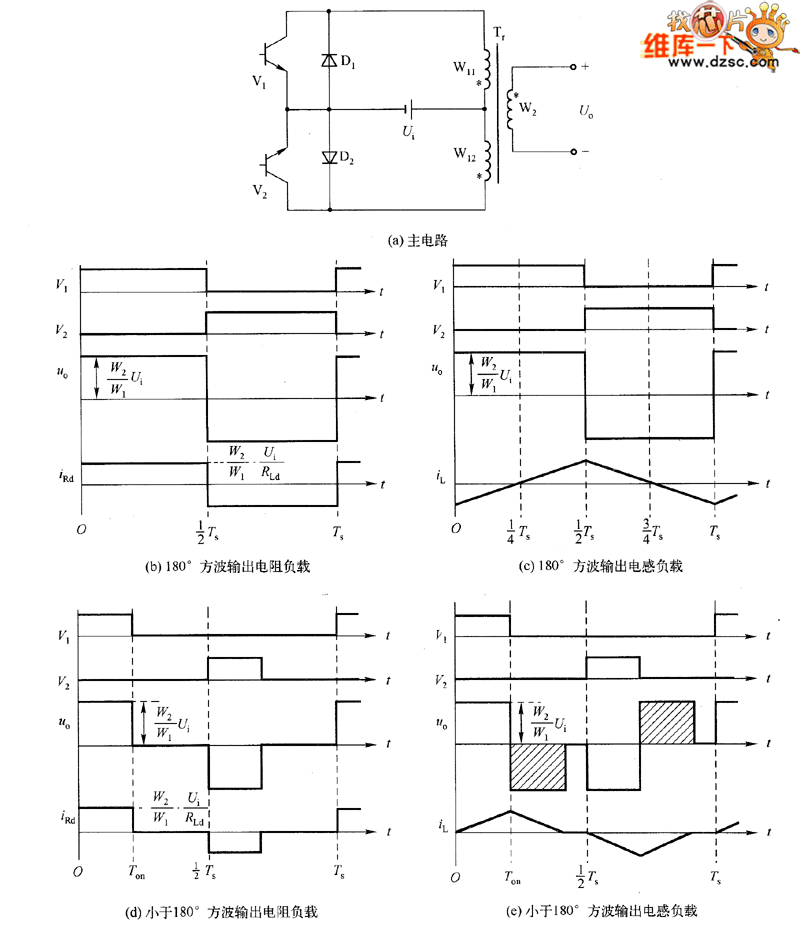

流幅值IRd=如圖1（b）所示。如果輸出端接的是電感量為L的電感負載，則電感電流iL為三角波，電流變化率：，其值為，式中fs為逆變器輸出電壓的頻率如圖1（c）所示。在輸出電壓U。的正半周，iL為正時，電源的電能向負載輸送，折算到初級的負載電流通過開關管U₁；電流i1－為正而電壓銳。變負，即開關管V₁關斷、V₂導通時，原來在繞組W₁₁中的電流因V₁，關斷而轉移到繞組W₁₂中，電流方向不變，故實際上是二極管碭續流。當t＝魯7＇，時，負載電流iL下降到零，而后通過開關管V₂反向增加。由此可知：在純電阻負載時，只有開關管中有電流；而在感性負載時，開關管和二極管中都有電流流過，但是在任意時刻只有一個器件通過電流。

　　2，開關管V₁和V₂導通時間小于180°

　　如果開關管V₁和V₂的導通時間減少，則輸出電壓為寬度小于180°的方波，如果是電阻負載，則負載電流iL；的波形和電壓U。的波形相同，如圖1（d）所示。在感性負載時，電感電流的波形為一個三角波，如圖1（e）所示。開關管V₁導通，電流iL在電壓仍。的作用下上升；開關管V₁關斷，電流iL經二極管碭續流，電流下降。D2續流使電流Ui加在繞組W12上，故輸出電壓為負9如圖1（e）中的陰影部分所示，從而造成輸出電壓U。的畸變。如果開關管V₁，和V₂的導通時間大于TS，則在感性負載時輸出電壓U。成180°寬的方波，且不再受開關管V₁，和V₂導通時間變化的影響。
