1）不完全微分PID算法。在PID控制中，微分信號的引入可改善系統的動態特性，但也易引起高頻干擾，在誤差擾動突變時尤其顯出微分項的不是。若在控制算法中加人低通濾波器，則可使系統性能得到改善?？朔鲜鋈秉c的方法之一，是在PID算法中加入一個一階慣性環節（低通濾波器）,可使系統性能得到改善。

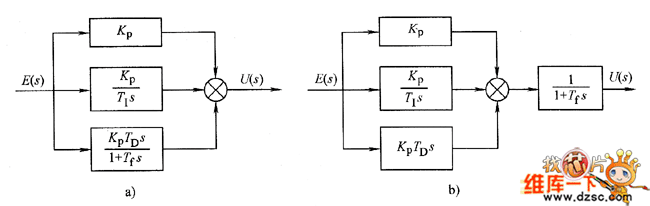

　　不完全微分PID的結構如圖所示，其中圖a是將低通濾波器直接加在微分環節上。本系統采用圖a的方法，可以有效抑制干擾信號的影響，改善系統性能。

　　圖 不完全微分PID結構

　　2）積分飽和及抑制。在實際過程中，控制變量乙因受到執行元件機械和物理性能的約束而控制在有限范圍內，即umin≤u（k）≤umax。如果由計算機給出的控制量形在上述范圍內，那么控制可以按預期的結果進行。一旦超出上述范圍，那么實際執行的控制量就不再是計算值，由此將引起不期望的效應。

　?、儆鱿尴魅醴e分法。一旦控制變量進入飽和區，將只執行削弱積分項的運算而停止進行增大積分項的運算。具體地說，在計算u（k）時，將判斷上一時刻的控制量u（k）是否已超出限制范圍。如果已超出，那么將根據偏差的符號，判斷系統輸出是否在超調區域，由此決定是否將相應偏差計人積分項。在三閉環控制程序的速度環中就應用了這個方法。

　?、诜e分分離法。減小積分飽和的關鍵在于不能使積分項累積過大。上面的修正方法是一開始就積分，但進人限制范圍后即停止累積。這里介紹的積分分離法正好與其相反，它在開始時不進行積分，直到偏差達到一定的閾值后才進行積分累計。這樣，一方面防止了一開始有過大的控制量；另一方面即使進入飽和后，因積分累積小，也能較快退出，減少了超調。
