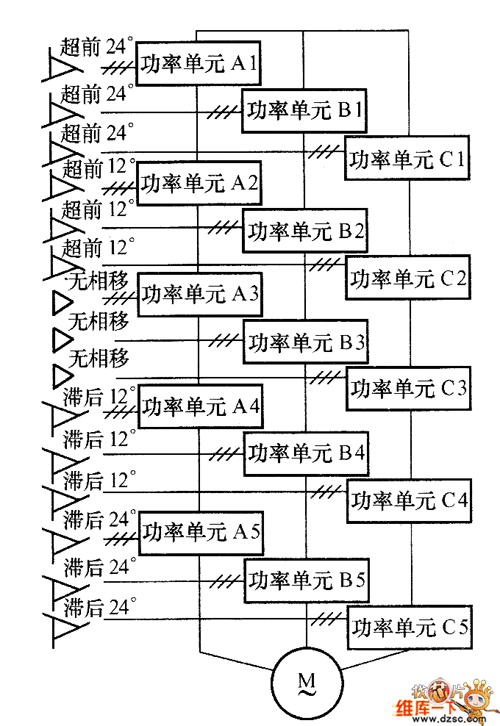

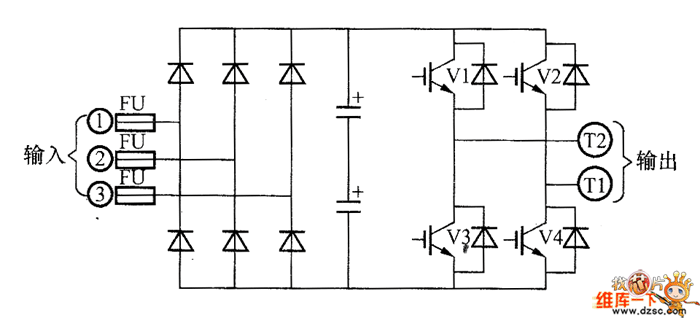

當高壓變頻器輸出電壓為6～10kV時，一般采用多電平電路形式（CMSL）。多電平電路形式是由若干個低壓PWM變頻功率單元，以輸出電壓串聯方式（功率單元為三相輸入、單相輸出，見圖1）來實現直接高壓輸出的方法（見圖2）。

　　多電平電路的變壓器的二次繞組個數應與三相功率單元數相等，而且二次繞組采用多重化的移相方法，因此對電網諧波污染時約為1％，功率因數大于0.95，效率大于96％，其綜合性能優于三電平電路結構，載波頻率高達6kHz，但只能二象限運行。技術特點：采用多重化脈寬調制技術，輸出諧波（有的產品號稱完美無諧波），消除了諧波引起的轉矩脈動，電動機的發熱及噪聲大大減小，可使用普通電動機。但使用器件數量大大增加，主變壓器結構復雜，成本高，投資大。進口產品有美國的羅賓康，日本的安川、三菱、富士等晶牌，我國自行開發的北京的先行、凱奇、利得華福等品牌都屬此類變頻器。
