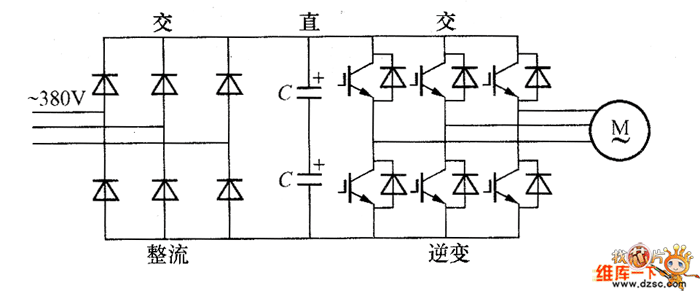

國內外所有品牌的低壓變頻器幾乎都是二電平6脈沖主電路結構形式（見圖1）。因輸入電壓較低，功率較?。ā?00kW），電網電壓可直接進人整流環節。我國設計規范規定，當電動機功率大于200kW時，宜采用高壓供電方式，當今低壓大容量變頻器已達1500kW，因此，當電動機功率大于200kW而又采用高壓供電方式時，一般采用以下兩種方案：

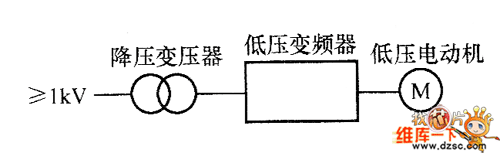

　　1）高一低一低方案（見圖2）技術特點 可采用通用的低壓變頻器，易于改造現有設各，可靠性高，造價低，但降壓變壓器要特殊設計。

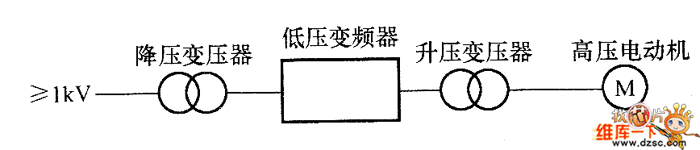

　　2）高—低一高方案（見圖3）技術特點 投資高，效率低，占地多，升壓變壓器要特殊設計。

　　高一低一低方案或高一低一高方案，在對現有設備采用變頻器進行技術改造時，而且在資金受到一定制約的條件下，也是一種方法。國內已有應用的實例，如韶關冶煉廠、茂名煉油廠、深圳某自來水廠等。
