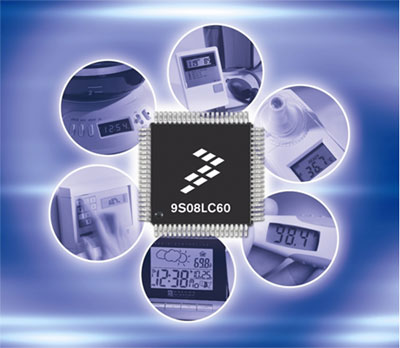

飛思卡爾半導體推出了高度集成的、高能源效率的8位微控制器（MCU）設備系列，該系列為電子行業中普遍的顯示器技術液晶顯示器（LCD）進行了優化。MC9S08LC60（LC60）系列具有飛思卡爾款基于S08的閃存MCU的特性，包括一個具有內部電荷泵的集成LCD驅動器模塊。

　　LC60系列滿足了便攜式LCD應用、手持式消費類及工業設備的顯示器、功率、存儲器和通信需求。利用其對高達160（4x40）個段碼顯示器的支持，LC60 MCU使開發人員能夠靈活地設計便攜式醫療保健設備、恒溫器、運動設備、個人診斷、計算器、計量設備、告警時鐘、玩具、照相機和眾多其它消費產品的LCD應用。

　　LC60系列將高性能、低電壓的S08 MCU（運行在1.8V-3.6V的電壓范圍內）與LCD驅動器模塊、豐富的通信外圍設備套件、雙閃存陣列和集成的可編程計時器結合起來。高度的集成有助于通過提供可配置的、靈活的單芯片解決方案降低系統總成本和板卡空間。單芯片解決方案不但能限度地降低對外部顯示驅動器、存儲器和技術組件的需求，而且消除了對片外EEPROM的需求。

　　低功率LC60 LCD設備能夠使用S08架構的高性能、低電壓操作、C兼容性、單線背景調試模式以及片上電路內仿真器（ICE）驅動顯示器。

多功能LCD驅動器
　　LC60系列集成的LCD驅動器支持標準3V和5V LCD玻璃應用，使開發人員能夠根據顯示質量、系統成本、物料單（BOM）和功耗，靈活地選擇理想的玻璃。內部電荷泵使應用不局限于單電源供應、持續對比度的雙電源供應或?qū)Ρ榷瓤刂频亩ㄖ苹瘜嵤?。LCD驅動器和電荷泵的片上集成意味著更少的外部組件要求、更低的系統總成本、更低的功耗和更少的設計時間。

　　LCD驅動器旨在支持高達160個領域的豐富圖形顯示，無需增加點矩陣成本或"玻璃芯片"功能。80針腳LC60封裝的LCD驅動器使開發人員能夠靈活地配置4x40 或3x41 段碼顯示器，包括高達16臺的字母數字顯示器。此外，數字、文本和圖標可以在顯示器中輕松地混合和匹配。

　　LCD驅動器在經過配置后可以運行顯示器，即使MCU內核進入STOP或"休眠"模式時，。STOP模式中個別領域的閃動是一種創新功能，有助于降低系統總功耗、保護電池壽命。

存儲器和通信集成
　　LC60系列具有雙閃存塊功能，增強了EEPROM仿真。消除來自系統的外部EEPROM有助于降低系統成本和板卡空間。雙閃存塊實現了塊外編碼的持續執行，同時對其它塊進行編程或清除。

　　片上集成串行外圍設備接口（SPI）、串行通信接口（SCI）和IC間（12C）模塊可以為無線通信應用把LC60 MCU與外部功率測量IC或支持ZigBee?的模塊輕松地連接起來。
廣泛的開發工具組
　　LC60系列可以由全面的生態系統提供支持，包括Processor Expert?快速應用設計工具、HC(S)08/RS08的CodeWarrior?專用版、演示板卡、編譯器、調試器、初始化工具、樣品、演示板的文檔和應用注釋，從而加快產品上市。LC60系列的經優化的演示工具包包括一些設計人員用來開發和評估應用編碼的設備，如集成的背景調試模式（BDM）和在終端應用格式中演示LCD的定制玻璃LCD。

　　MC9S08LC60系列的特性
　　8位S08內核可以運行在20MHz頻率和大于2.1V的電壓上
　　集成的LCD驅動器支持標準3V和5V LCD 玻璃
　　高達60KB的雙閃存塊增強了EEPROM仿真
　　可配置的LCD在80針腳LQFP中進行封裝：
　　o 4/3 x 32/33
　　o 4/3 x 40/41
　　具有軟件可選極性的16個 鍵盤中斷（KBI）
　　集成通信接口：SCI、兩個SPI模塊和IC間總線模塊
　　具有內部參考電壓的8信道、12位模數轉換器（ADC）
　　內部時鐘發生器
　　可編程的兩信道16位計時器/PWM模式（TPM）
　　有80和64針腳LQFP兩重封裝選擇
　　運行電壓:1.8V - 3.6V；-40℃至+85℃操作溫度
