串口設備聯網技術在車輛信息查詢系統中的應用

出處：child_hood 發布于：2007-09-26 16:43:55

　　1 引言
　　經過專用通信系統多年的發展，我國的專用移動通信系統正在向集群化發展，國內對專用網的需求日益迫切，因此近年來集群通信系統發展比較迅速。目前現有的公安集群移動通信系統是工作在350MHz頻段的模擬集群系統，該系統采用MPT-1327數字信令方式，同時采用共用控制信道方式，以提高接續速度。該系統把多種不同或相同用途的專用網，綜合成一個頻率資源共享，業務各自獨立的有線無線兼容的電話調度指揮系統，可以向多個用戶提供的各項通信業務用作調度指揮。隨著集群移動通信技術的發展，各地公安機關建立了大量的警用集群移動通信系統，但隨著經濟的發展和社會的進步，不僅僅需要語音通話功能，還要有數據通信功能。例如交警巡警部門在正常的巡邏任務中要高效、快速地根據車牌照號碼查詢該車的車主信息、發動機號、車架子號、車況以及交費情況等；根據身份證號碼查找該人的姓名、籍貫、出生日期、犯罪記錄等等。針對各地交警巡警部門的工作需要，我們在現有的集群移動通信系統上，通過增加少量的部件，從而實現了上述的多種信息查詢的功能。使交巡警在平時路面執行任務的過程中，可以隨時通過該系統的數據查詢功能，完成對待查各項信息的查詢，有效地提高了工作效率，有效地打擊了假冒牌照、偷逃養路費以及其它一些違規或犯罪行為。
　　2 原來的單基站車輛查詢系統的組成結構
　　本系統由數據中心、查詢代理服務器、用戶終端，集群系統設備組成，如圖1所示。數據中心為交巡警管理部門現有的各種類型數據的信息數據庫，內保存有車輛、身份證、犯罪記錄等各種信息；查詢代理服務器完成查詢代理的任務，它實時的接收用戶終端的查詢請求，并將查詢結果返回給用戶終端（掌上電腦）。系統用戶終端采用桑夏民生公司出品的“經理人” PPC2000掌上電腦、無線Modem、QH388集群手持機（或QH868集群車載機以及其它可提供音頻和發射控制接口的集群終端設備）等組成。掌上電腦完成查詢請求輸入，查詢結果顯示，本地的數據存儲和查詢、數據傳輸校驗功能及與Modem的數據交換。無線Modem完成數據的調制、解調工作。將掌上電腦送來的數據轉化成適合集群手機傳輸?shù)囊纛l信號，并把集群手機送來的音頻信號中解出數據送給掌上電腦。集群手機負責無線鏈路的建立和信號的傳輸工作。集群系統設備為數據的傳輸提供無線鏈路。在查詢代理服務器一端，調制解調器池共連有N＝4部集群車臺，在集群系統內部做了連選處理，這樣可以處理多終端同時查詢的沖突問題，這4個RS232串口設備通過Moxa公司的Smartio C104H系列異步多串口卡與查詢代理服務器相連。該多串口卡是基于ISA總線的，無需開關或跳線，安裝和使用非常方便，工作穩定可靠。但是這種方式只適用于單基站查詢，如果系統內有多個基站的話，則由于距離的原因（基站之間相距一般在10公里以上），另一基站服務區域下的集群車臺就無法通過RS-232接口連接查詢代理服務器。而為了降低硬件成本和統一管理用戶查詢的目的，系統內只能設置一個查詢代理服務器，因此采用串口設備聯網技術也就成了必要的選擇。
　　

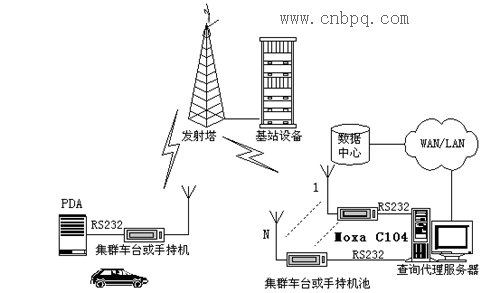

圖1 單基站車輛信息查詢系統的組成
　　3 改進的多基站系統的組成結構
　　為了實現更大范圍內的車輛信息查詢功能，我們采用了Moxa公司的CN2500 Async Server通訊服務器產品。MOXA CN2500 Async Server具備一個 10/100 Mbps 以太網接口和 4/8/16 個RS-232串口, 用于串口轉網絡的連接。在同一個基站的串口設備池里的串口設備都被接在CN2500 Async Server上面，通過CN2500 Async Server的10/100 Mbps 以太網接口接入局域網中。不同的基站組成的局域網通過路由器和租用的E1線路接入廣域網（Internet）。這樣，通過串口設備聯網技術，大大擴展了串口設備的傳輸距離，從而實現了多基站廣域聯網的車輛查詢系統。通過安裝與實測結果證實，該方法的設置尤其是串口聯網服務器CN2500 Async Server的設置十分方便，整個系統運行十分可靠，完全達到了設計目的。
