鉛酸蓄電池因使用日久、未及時充電或在放電狀態下長期擱置不用，其極板會產生硫化(極板上產生許多硫酸鉛晶粒)現象，使蓄電池的容量變小 (嚴重硫化會導致蓄電池報廢)。目前，恢復舊鉛酸蓄電池容量的方法主要是對蓄電池重復進行幾次充電/放電循環或用較犬的脈沖電流對蓄電池進行充電，但這兩種方法的效果并不理想。
　　本例介紹的鉛酸蓄電池容量恢復器，能產生短暫而強大的脈沖電流對蓄電池進行充電，并在脈沖間歇期間對蓄電池進行放電，可有效消除極板上的硫酸鹽沉積物，恢復蓄電池的容量。將該恢復器安裝在汽車的電源系統中使用，還可防止汽車上12V鉛酸蓄電池出現硫化現象。
　　電路工作原理

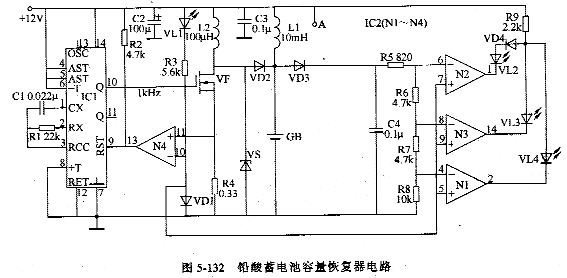

　　該鉛酸蓄電池容量恢復器電路由脈沖發生器和蓄電池狀態指示電路組成，如圖5-132所示。

　　 脈沖發生器電路由單穩態/無穩態多諧振蕩器集成電路IC1、四運算放大集成電路IC2內部的比較放大器N4、場效應管VF、扼流圈L2和外圍元器件組成。
　　蓄電池狀態指示電路由IC2內部的3個比較放大器N1~N3、發光二極管VL2~VL4及有關外圍元器件組成。
　　GB是待修復的l2V鉛酸蓄電池。Ll"是濾波電感器，C2是儲能濾波電容器。VLl為電源指示發光二極管。
　　將鉛酸蓄電池容量恢復器電路與待修復蓄電池GB連接好后，VL1點亮，指示電源已接通。脈沖發生器電路振蕩工作，從IC1的10腳輸出頻率為1kHz的矩形脈沖信號。當IC1的10腳輸出高電平時，VF導通，流過L2和電阻器R4的電流 (蓄電池放電電流)呈線性增長，當此電流達到lA左右 (M兩端電壓升高至0·35V)時，N4的輸出端 (1C2的13腳)輸出高電平，便IC1復位，VF截止，儲存在L2中的磁場能量在L2兩端轉抉成二個尖峰脈沖電壓，通過二極管VD2對蓄電池GB充電。
　　充電脈沖的幅度取決于蓄電池的狀態，若蓄電池容量較大，其內阻較小，則充電脈沖的峰值也較小 (低于15V)，反之則較大。由此可見，蓄電池的狀態與充電脈沖的幅度是密切相關的。
　　為防止脈沖電壓過高而損壞蓄電池，電路中設置了穩壓二極管VS。
　　蓄電池狀態指示電路可以根據充電脈沖的大小，反映出蓄電池的狀態(電容器C4兩端的電壓即可指示蓄電池的狀態)。電阻器R5~R8組成分壓電路，在C4兩端電壓達到15V、2OV和30V時，分別使比較放大器N2、N3和N1翻轉 (輸出端由高電平變?yōu)榈碗娖?。 即在蓄電池容量較大 (C4兩端電壓為15V)時，N2的輸出端變?yōu)榈碗娖?，綠色發光二極管VL2點亮;蓄電池容量中等 (C4兩端電壓為2OV)時，N3的輸出端變?yōu)榈碗娖?，黃色發光二極管VL3點亮;蓄電池容量較小 (C4兩端電壓為30V)時，N1的輸出端變?yōu)榈碗娖?，紅色發光二極管VL4點亮。
　　對已硫化的蓄電池單獨進行容量恢復時，應先用充電器將蓄電池充滿電 (充電器輸出電壓的正端與恢復器的+12V端相連，負端與恢復器電路的接地端相連)，然后端開充電器，將恢復器接在蓄電池兩端進行緩慢放電，直到蓄電池放完電時再接通充電器進行充電。
　　元器件選擇
　　R1~R9均選用1/4W碳膜電阻器或金屬膜電阻器。
　　C1、C3和C4均選用滌綸電容器或獨石電容器;C2選用耐壓值為25V的鋁電解電容器。
　　VD1選用2AP系列、2AK系列或BAT85型鍺二極管;VD2選用 RU4B或BA159、GG30KB、CFR30-08、SB560等型號的硅高頻整流二極管 (3A);VD3和VD4均選用1N4148型硅開關二極管。
　　VL1~VL4均選用φ5mm的普通發光二極管。
　　VS選用1N5942B(耗散功率為1.5W、穩定電壓為51V)硅穩壓二極管，也可以用兩只1N5932B(1.5W、20V)串聯使用。
　　VF選用BUZ41型場效應晶體管。
　　IC1選用CD4047型單穩態/無穩態多諧振蕩器集成電路;IC2選用LM339四運算放大器集成電路。
