本例介紹的鎳鎘電池充電器采用大電流脈沖充、放電 (可充2節鎳鎘電池)方式，充放電間有間歇停頓，停頓期間對電池進行電壓檢測，電池充滿電時能自動停充。
　　電路工作原理

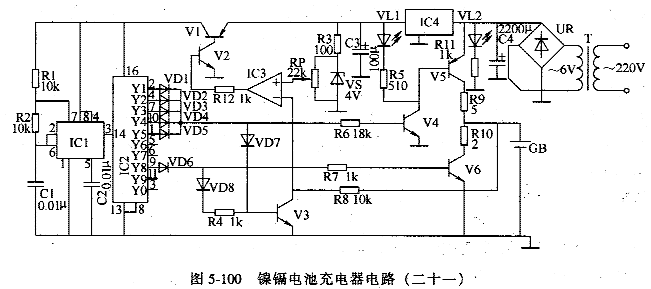

　　該鎳鎘電池充電器電路由電源輸人電路、無穩態振蕩器、計數分頻器、充電電路、放電電路和控制電路組成，如圖5-100所示。

　　電源輸人電路由電源變壓器T、整流橋堆UR、濾波電容器C3、C4、電源指示發光二極管VL2、電阻器R11和三端穩壓集成電路IC4組成。
　　無穩態振蕩器由時基集成電路IC1和電阻器Rl、R2、電容器Cl、C2組成。
　　計數分頻器電路由計數/分配器集成電路IC2和二極管VD1~VD6組成。
　　充電電路由晶體管V4、V5、電阻器R5、R6、R9和充電指示發光二極管VL1組成。
　　放電電路由晶體管V6和電阻器R4、R8等組成。
　　控制電路由晶體管V1~V3、運算放大器集成電路IC3、電阻器R3、R4、R12、電位器Rp、穩壓二極管VS和二極管VD7、VD8組成。
　　交流220V電壓經T降壓、UR整流、C4濾波后分為3路：一路加至V5的發射極，作為充電電路的輸入電壓;一路經IC4穩壓為+5V，供給IC1~IC3;另一路作為VL2的工作電壓，將VL2點亮。
　　IC3內部運算放大器的反相輸入端為電池檢測端，正相輸入端為基準電壓（2.8V)端。裝上待充電電池GB后，若運算放大器反相輸入端電壓低于正相輸入端的基準電壓，則其輸出端為高電平，使V1和V2導通，IC1和IC2通電工作。
　　無穩態振蕩器通電工作后，從IC1的3腳輸出5KHz的時鐘脈沖信號，此信號從IC2的14腳 (CP端)輸入，作為IC2的計數脈沖。IC2的10個輸出端(YO~Y9端)依次輪流輸出高電平。在Y1~Y5端輸出高電平時，V4和V5飽和導通，GB開始大電流充電，充電電流約500mA;在Y6、Y7端輸出高電平時，充、放電電路不工作，由IC3對GB進行電壓檢測;當Y8端輸出高電平時，V6飽和導通，開始對GB大電流放電;當Y9、YO端輸出高電平時，IC3再對GB進行電壓檢測。
　　在充電和放電時，二極管VD7和VD8導通，使V3導通，IC3因反相輸入端為低電平而無法對GB進行電壓檢測。在對GB進行電壓檢測時，若電池充滿電、IC3的反相輸入端電壓超過正相輸入端電壓時，IC3輸出低電平，使V1和V2截止，IC1和IC2停止工作，充電結束。
　　VL1在充電時點亮，在放電與電壓檢測時熄滅。
　　元器件選擇
　　Rl~R8、Rll、RI2選用1/4W碳膜電阻器或金屬膜電祖器;R9和R1O選用2W金屬膜電阻器或線繞電阻器。
　　RP選用線性電位器。
　　Cl和C2選用滌綸電容器或獨石電容器;C3和C4均選用耐壓值為16V的鋁電解電容器。
　　VD1~VD8均選用1N4007型硅整流二極管。
　　VS選用lW、4W的硅穩壓二極管。
　　VL1和VL2均選用φ5mm的發光二極管。
　　UR選用2A、5OV的整流橋堆。
　　V1選用C8550或S8550型硅PNP晶體管;V2-V4均選用S9014或S9013型硅NPN晶體管;V5和V6選用3DD62C或BD239、TIP29A等型號的硅NPN晶體管。IC1選用NE555型時基集成電路;IC2選用CD4017型十進制計數/分配器集成電路;IC3選用LM358型雙運放集成電路;IC4選用LM7805型三端穩壓集成電路。
　　T選用1OW、二次電壓為6V的電源變壓器。
　　電路調試
　　電路安裝完畢后，接通電源，調節RP的阻值，使IC3運算放大器正相輸入端電壓為2.8V即可。
