本例介紹一款具有放電功能的鎳鎘電池充電器，它能使兩節鎳鎘電池在充電至3V或放電至1.34V時，自動停止充電或放電，可有效防止電池過充電或過放電。
　　電路工作原理

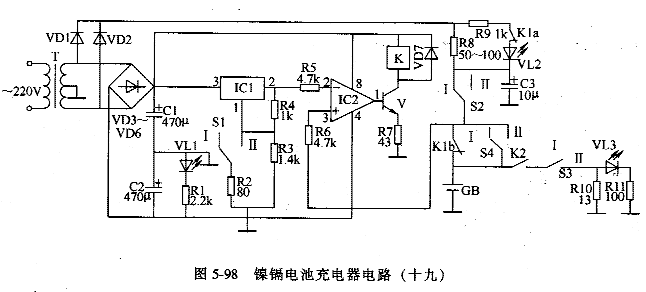

　　該鎳鎘電池充電器電路由電源電路、充電電路，放電電路和電壓檢測控制電路組成，圖5-98所示。

　　電源電路由電源變壓器T、整流二極管VD1~VD6、電源指示發光二極管VL1、濾波電容器Cl、C2、三端穩壓集成電路IC1、開關S1和電阻器Rl~R4組成。
　　充電電路由電阻器R8、R9、充電指示發光二極管VL2、電容器C3、開關S2、S4和繼電器K的常閉觸點Kl(由K1a和K1b組成)組成。
　　放電電路由電阻器RlO、Rll、放電指示發光二極管VL3、繼電器K的常開觸點K2和開關S3組成。
　　電壓檢測控制電路由集成電路IC2、電阻器R5~R7、晶體管V、繼電器K和二極管VD7
組成。
　　交流220V電壓經T降壓后，一路經VD1和VD2整流后，為充電電路提供直流工作電壓;另一路經VD3~VD6整流后，產生+6V和-6V電壓。+6V電壓除供給IC2和繼電器K外，還經IC1穩壓后，為IC2的2腳提供3V充電基準電壓 (放電基準電壓為1.3V)。-6V電壓除作為IC2的工作電源外，還驅動電源指示燈VL1發光。
　　使用時，先裝上待充電電池GB、將開關S(由S1~S4組成)置于"Ⅱ"檔 (放電位置)后，然后再接通電源。若電池電壓高于1.3V，則IC2的1腳輸出高電平，使V導通，K吸合，其常開觸點K2接通，GB通過R10放電，同VL3點亮。當電池電壓降至1.3V、IC2的3腳電壓低于2腳電壓時，IC2的1腳輸出低電平，使V截止，K釋放，常開觸點K2斷開，放電電路停止工作，VL3熄滅。
　　充電時，先裝好電池GB，將開關置于 "Ⅰ"檔 (充電位置)，再接通交流電源。此時若IC2的3腳 (電池電壓檢測端)電壓低于2腳的基準電壓3V，則1腳輸出低電平，使V截止，繼電器K不吸合，其常閉觸點K1接通，VD1和VD2整流后的脈沖直流電壓經R8、S2和Kl對電池GB充電，同時VL2點亮。當電池充至3V以上、IC2的3腳電壓高于3V基準電壓時，IC2的1腳輸出高電平，使V導通，K吸合，K1觸點斷開，充電結束，同時VL2熄滅。
　　元器件選擇
　　R1、R7~R9和R11均選用1/4W碳膜電阻器;R8和R1O均選用lW金屬膜電阻器。
　　C1~C3均選用耐壓值為16V的鋁電解電容器。
　　VD1~VD7選用1N400l或1N4007型硅整流二極管。
　　VL1~VL3均選用φ5mm發光二極管，LV1選紅色，LV2選綠色，VL3選黃色。
　　V選用C8050或S8050型硅NPN晶體管。
　　IC1選用LM317型三端穩壓集成電路;IC2選用TL082型運算放大器。
　　T選用5~8W、二次電壓為雙6V的電源變壓器。
　　K選用6V小型直流繼電器。
