本例介紹的鎳鎘電池充電器，具有定時充電功能，能在對4節串聯的500mA.h鎳鎘電池涓流充電15min后，自動停止充電。
　　電路工作原理

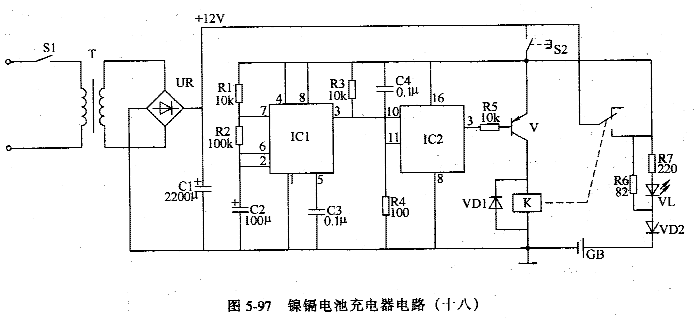

　　該鎳鎘電池充電器電路由電源電路、定時器、計數/分頻器、充電電路和控制執行電路組成，如圖5-97所示。

　　電源電路由電源開關S1、電源變壓器T、整流橋堆UR和濾波電容器Cl組成。
　　定時器電路由時基集成電路IC1、電阻器Rl~R3和電容器C2、C3組成。
　　計數/分頻器電路由計數分頻器集成電路IC2、電阻器R3、R4和電容器C4組成。
　　控制執行電路由電阻器R5、晶體管V、二極管VD1、繼電器K和起動按鈕S2組成。
　　充電電路由控制觸點K、電阻器R6、R7、充電指示發光二極管VL和二極管VD2組成。
　　交流220V電壓經T降壓、UR整流和C1濾波后，產生+12V電壓。按下S2后，定時器和計數分頻器通電工作，從IC1的3腳輸出時鐘脈沖信號 (周期為6S的方波信號)，該信號經IC2第10腳的內電路分頻后開始計數，IC2的3腳輸出低電平，使V導通，繼電器K吸合，其常開觸點接通。
　　+l2V電壓一路經K的常開觸點繼續為定時器和分頻計數器電路供電 (保證松開S2后IC1和IC2仍能維持工作);另一路經R6和VD2對電池GB涓流充電，充電電流為恒定的5OmA。同時，充電指示發光二極管VL點亮。充電15min后，IC2的3腳由低電平變?yōu)楦唠娖?，使V截止，K釋放，將定時器、分頻計數器和充電電路的工作電源 (+I2V)斷開，VL熄滅，充電結束。
　　元器件選擇
　　R1~R5和R7選用1/4W碳膜電阻器或金屬膜電阻器;R6選用1W金屬膜電阻器。
　　C1和C2均選用耐壓值為25V的鋁電解電容器;C3和C4均選用獨石電容器。
　　VDl和VD2均選用1N4001或1N4007型硅整流二極管。
　　VL選用φ5mm的發光二極管。
　　UR選用lA、5OV的整流橋堆。
　　V選用C8550或S8550型硅PNP晶體管。
　　lC1選用NE555時基集成電路;IC2選用CD4O20型14級二進制計數器集成電路。
　　T選用3~5W、二次電壓為llV的電源變壓器。
　　K選用l2V小型直流繼電器。
　　S1選用按鍵自鎖式電源開關;S2選用動合 (常開)型按鈕。
