農田排灌的時效性很強，且多數排灌站點距離電力變壓器較遠。因電力線較長，拆裝線路費工費時，農排間歇期間，排灌用電力線很容易被盜。使用本例介紹的農田排灌線路防盜報警器，能在排灌電力線遭受破壞時，及時發出報警聲，并指示出被切斷的相應線路，從而起到了防盜保護作用。
　　電路工作原理

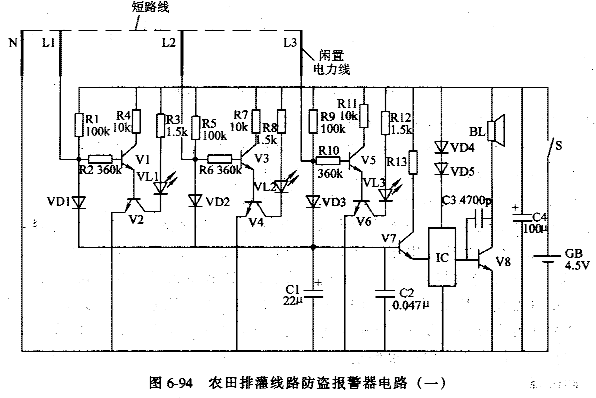

　　該農田排灌線路防盜報警器電路由檢測電路和聲音報警電路組成，如圖6-94所示。

　　檢測電路由電阻器R1~R12、發光二極管VL1~VL3、晶體管V1~V6組成。
　　聲音報警電路由二極管VD1~VD3、晶體管V7、V8、電容器C1~C3、電阻器R13、音效集成電路IC和揚聲器BL組成。
　　使用時，將閑置的排灌電力線與電力變壓器相連接的一端斷開后，再將電力線的相線L1~L3和零線N短路連接，電力線的另一端與該報警器連接。

　　在閑置電力線正常時，V1~V7均處于截止?fàn)顟B(tài)，IC不工作，BL不發聲。當電力線的任一條線路被切斷時，V7在延時1~3s(C1充電結束)后導通，使IC受觸發工作，輸出音效電信號，該電信號經V8放大后，驅動BL發出報警聲。
　　當L1線被割斷時，V1和V2導通，VL1發光;當L2線被割斷時，V3和V4導通，VL2發光;當L3線被割斷時，V5和V6導通，VL3發光;當零線N被割斷時，V1~V6均導通，VL1~VL3均發光。元器件選擇
　　R1~R13選用1/4W金屬膜電阻器或碳膜電阻器。
　　C1和C4均選用耐壓值為lOV的鋁電解電容器;C2選用獨石電容器或滌綸電容器;C3選用高頻瓷介電容器。
　　VD1~VD5均選用1N4148型硅開關二極管.
　　V1~V8均選用硅NPN晶體管，V1~V7型號為S9013，V8型號為S805O或C8050。
　　IC選用KD-l5型音效集成電路。
　　BL選用0.5W、8Ω的電動式揚聲器。
　　GB使用3節1號干電池。
　　S選用單極撥動式開關。
