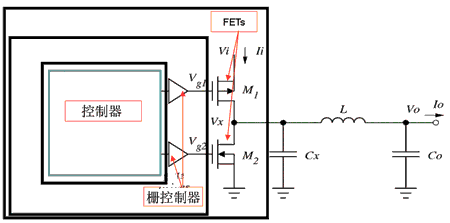

DC/DC變換器的電壓輸出端需要外接電感和電容，對輸出電壓信號進行濾波，以滿足用戶系統電路的需要。變換器輸出的電壓信號需要接到芯片的反饋引腳上，以保證電路的正常工作。

　

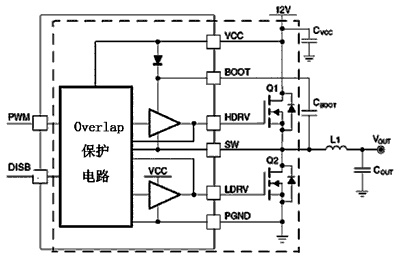

　　采用此方案設計的混合集成電路DC/DC變換器產品有FDMF6700、FDMF8700等。器件中采用驅動集成電路加兩個功率MOSFET的設計方法，寄生效應極低，輸出電壓紋波低，工作溫度范圍寬，且節省了大量的板空間。

　　接口設計

　　采用Fairchild公司DC/DC變換器方案設計的電源變換器具有較大的電壓輸入范圍，可根據需要在3.3～24V之間調整，該公司DC/DC變換器的輸出電流可達到30A，輸出電壓范圍根據需要可設計為高到輸入電壓的90%或低到0.8V。

　　Fairchild公司的DC/DC變換器除了基本的電壓輸入、輸出端口外，一般還有HDRV（上橋臂MOSFET驅動引腳）、LDRV（下橋臂MOSFET驅動引腳）、GLDO（門驅動信號引腳）、DISB（禁止信號引腳）、PWM（脈寬調制信號引腳）、BOOT（反饋信號引腳）等信號端口，具體到各型器件則會有微小的差異。

　　功耗情況

　　消費類電子產品由于使用環境以及自身?xiàng)l件的限制，用戶對所選用器件的功耗要求非?？量蹋绕涫请娫醋儞Q器等便攜式設備。

　　以Fairchild公司的產品為例，其混合集成電路DC/DC變換器采用集成化方案設計，并力求減小MOSFET的開通關斷損耗，整機效率可高達95%。由于該變換器具有較高的轉換效率，因此內部電路熱損耗低，在實際使用中只需要使用較小的散熱器或不用散熱器，從而可以降低系統電路的總體設計成本。

　　封裝形式與尺寸

　　由于數碼相機、攝像設備、媒體播放器、桌面電腦等電子設備的外型力求小巧，因此這類產品對內部電路設計中器件的選用也同樣要求小巧而高效。

　　很多電源公司都采用了更小更薄的封裝形式，以節省系統電路的設計空間。如Fairchild 公司的FAN5069采用TSSOP-16封裝形式，尺寸僅為1.1mm×5mm×6.4mm；FDMF8700采用SMD封裝形式，尺寸僅為0.8mm×8mm×8mm。

　　混合集成電路DC/DC變換器的在系統應用

　　混合集成電路DC/DC變換器在系統電路中應用時，需要提供必要的外接器件和控制信號。

　　在變換器的輸入端，需要輸入合適的控制信號及直流電壓，以保證電路內部的各分離器件按設計的意圖工作。同時，為了濾除輸入電壓信號上的噪聲，建議在輸入電壓和地之間接入旁路電容，其容值應大于1μF。

　　在變換器的電壓輸出端需要接入合適參數的電感、電容，以濾除輸出電壓上的噪聲?；旌霞呻娐返妮敵鲭妷盒枰ㄟ^自舉電容接到電路的反饋引腳，以保證電路能夠正常工作。

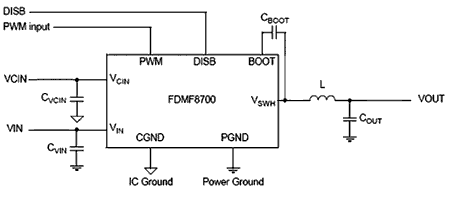

　　混合集成電路FDMF8700為Fairchild公司推出的采用混合集成電路設計方案2的一種產品，其特點有：輸入電壓典型值12V，開關頻率可達500kHz，輸出電流可達30A，器件內在的適應性門驅動，內部集成的自舉二極管，器件效率大于90%，低壓鎖定，輸出電壓可禁止，采用微型SMD封裝形式，產品制造使用無鉛材料。FDMF8700電源變換器的典型應用電路如圖3所示。

　　圖3的電路中，DISB端為輸出禁止信號，可以方便地開關整個電源。PWM端為脈寬調制信號，用來驅動上橋臂和下橋臂的MOSFET，VIN和VCIN端為輸入電壓信號，VOUT端為輸出電壓信號，輸出電壓通過自舉電容CBOOT反饋到變換器的BOOT端。詳細電路設計請參照該芯片的技術說明書。

　　混合集成電路DC/DC的應用已涉及到各行各業，在普通消費領域、航空航天與汽車領域都得到了廣泛的應用。
