本例介紹一款采用分立元器件制作的熱敏、光敏特性演示器，它能直觀地演示半導體材料的熱敏特性和光敏特性。

電路工作原理

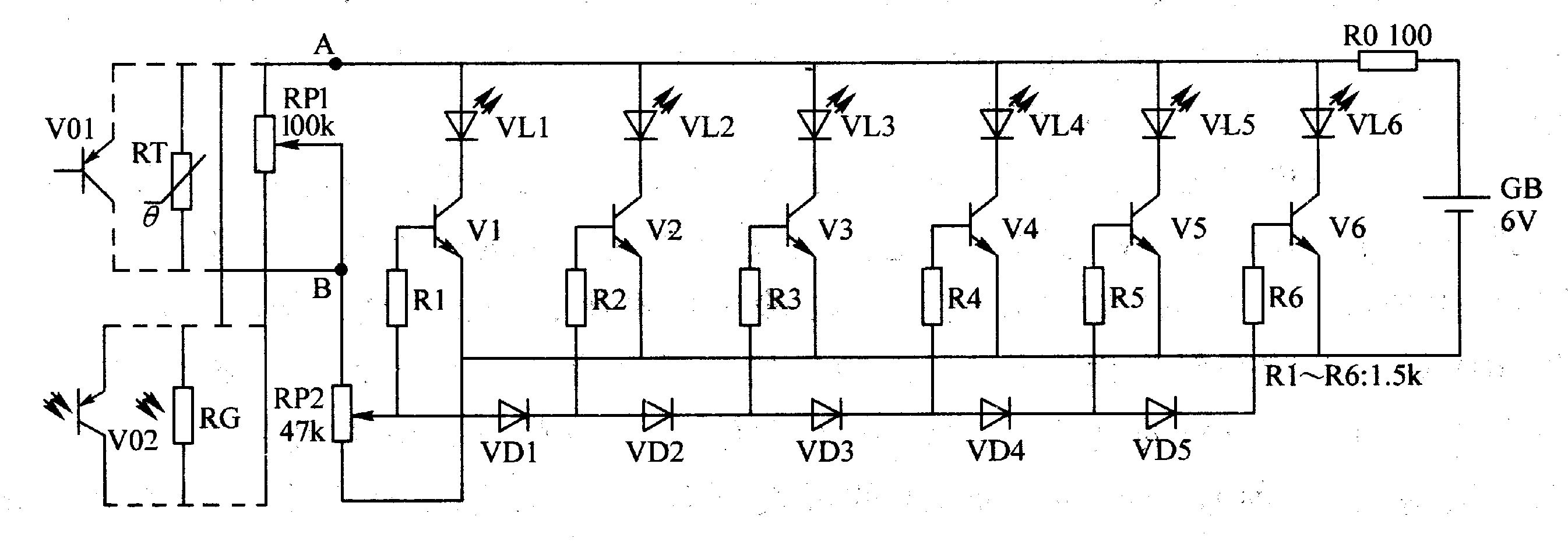

該熱敏、光敏特性演示器電路由晶體管V1-V6、二極管VDl-VD5、發光二極管VLl-VL6、電阻器RO-R6、電位器RPl、RP2、電池GB和熱敏元器件 (熱敏電阻器RT或鍺材料晶體管Vol），光敏元器件 (光敏電阻器RG或光敏晶體管VO2)組成，如圖2-30所示。

         圖2-30熱敏、光敏特性演示器電路(二)

用于半導體熱敏特性演示時，可在A、B兩端接上熱敏電阻器RT或晶體管VOl(不使用RPl)。此時RT和V01處于高阻狀態，Vl-V6處于截止?fàn)顟B(tài)，VLl-VL6均不發光。當用電烙鐵等熱源對RT或V01加熱時，隨著RT或VOl溫度的升高，VLl-VL6中點亮的發光二極管的數量也越來越多，表明該半導體材料的電阻隨著溫度的升高而減小。用于半導體光敏特性演示時，可在A、B兩端接上光敏電阻器RG或光敏晶體管VO2(不使用RPl)。在光線較弱時，RG或VO2處于高阻狀態，Vl-V6均截止，VLl-VL6均不發光。當有光線照射到RG或VO2上時，VLl-VL6中部分發光二極管被點亮。RG的阻值或VO2的導通內阻隨著光線的增強而減小，VLl-VL6中發光二極管點亮的個數也隨之而增多，這表明該半導體材料的電阻是隨著光照強度的增大而減小。調整RPl的阻值，也可模擬演示半導體光敏特性與熱敏特性。調整R陀的阻值，可改變LED顯示電路的靈敏度。

元器件選擇
RO選用1/2W金屬膜電阻器;Rl-R6均選用1/4W金屬膜電阻器。
RT選用負溫度系數的熱敏電阻器。
RG選用MG45系列的光敏電阻器。
RPl和RP2選用小型有機實心電位器或合成膜電位器。
VLl-VL6均選用ф5mm的紅色發光二極管。
Vl-V6均選用S9013或3DG6、3DGl2、C8050等型號的硅NPN晶體管;VOl選用3AGl
或3AX3l型鍺PNP晶體管;VO2選用3DU系列的光敏晶體管。
