本例介紹的電容器充放電演示器，能用發光二極管生動、形象、直觀地演示出電容器充、放電的物理過程，將該演示器用于教學，可加深學生對電容器儲能特性的理解認識，激發學習興趣。
電路工作原理
該電容器充放電演示器電路由十位線性LED點/線顯示驅動集成電路IC(LM3914)、發光二極管VL1-VLlO、充/放電控制開關S、 電阻器Rl-R4和電容器C組成，如圖2-7所示。

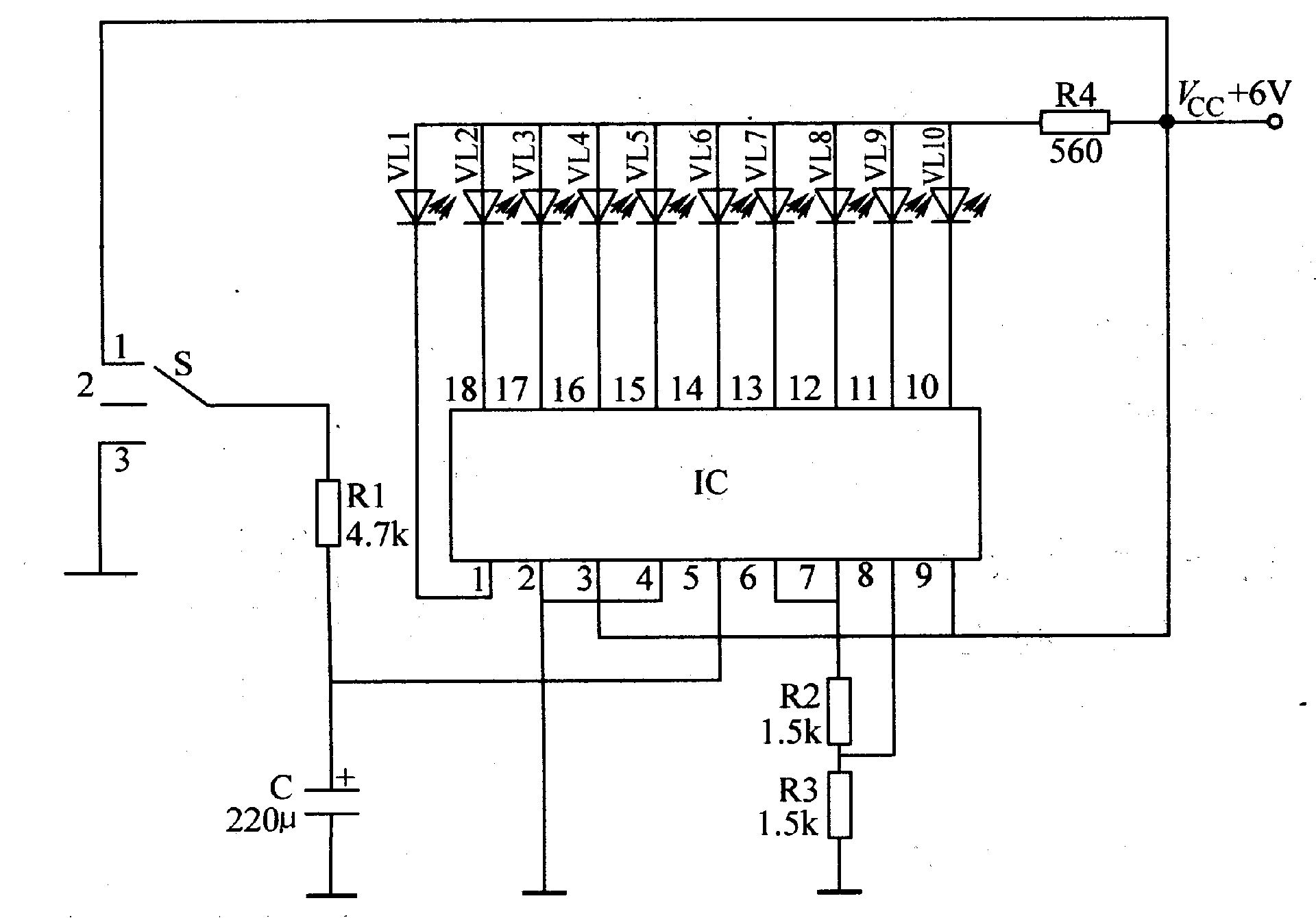

                                     圖2-7電容器充放電演示器電路(一)

LM3914內部由輸入緩沖器、10級電壓比較器 (由分壓器和比較器組成)、顯示模擬選擇電路、1.25V基準電源電路等組成。模擬信號從其5腳 (輸入端)加入，經輸入緩沖器放大后，送至10級電壓比較器的反相輸出端，與各電壓比較器正相輸大端的分壓器上基準電壓進行比較。每級分壓器上的基準電壓為0.125V，逐級比較電平分別為0.125V、0.25V、0.375V、0.5V…1.25V。當輸入模擬信號電壓低于0.125V時，10級比較器均輸出高電平;當輸入信號電壓高于0.125V時，電壓比較器1輸出低電平 (1腳);當輸入信號電壓高于0.25V時，電壓比較器2輸出低電平 (18腳)…當輸入信號電壓高于1.25V時，電壓比較器10輸出低電平 (10腳)。若將這10個輸出端接上發光二極管，即可線性地顯示出輸大模擬信號的大小。LM3914的9腳為顯示模式轉換端，將該腳接地或懸空時，顯示模式為點狀 (LED單級發光);•將該腳接正電源端 (Vcc)時，顯示模式為線狀 (逐級發光)。該電容器充放電演示器電路為線狀顯示模式。演示時，將充/放電選擇開關S撥至 "1"位置，+6V電壓經S和•Rl對電容器C充電，使IC的5腳電壓逐漸上升，lC內l0個電壓比較器的輸出端依次輸出低電平，VLl-VLlO逐個被點亮，演示了電容器充電過程。將S置于"2"位置時，C無放電回路，IC的5腳電壓和各輸出端電壓不變，VLl-VLlO點亮的數量維持不變，表明電容器有存儲電能的特性。將S置于"3"位置時，C經過RI對地放電，使IC的5腳電壓逐漸下降，10個電壓比較器的輸出端又依次輸出高電平，VLlO、VLg…VLl逐個熄滅，演示了電容器放電過程。更換不同容量的電容器或改變Rl的阻值，可以改變電容器的充放電時司常數，從而改變VLl-VLlO點亮的速度及時間長短。
元器件選擇
Rl-R4均選用1/4W或l/8W碳膜電阻器。
C選用耐壓值為16V的鋁電解電容器。
VLl-VLlO均選用p5mm或p8mm的高亮度發光二極管。
S選用單極三位撥動式開關。
