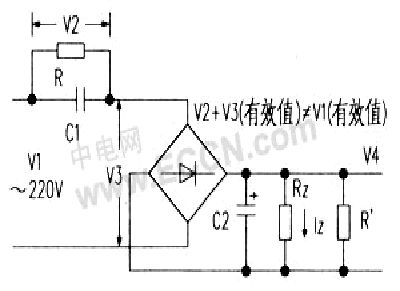

該電路只有七八個元件：(1)限流電容C1，(2)泄放電阻R，(3)整流橋(1N4007×4)，(4)濾波電容C2。
　　筆者在設計制作一系列超高亮度LED燈具實踐中，為大幅縮減燈具電源的體積重量和盡量降低制作成本，都采用了電容限流整流電源。然而，實際上要真正應用好此類簡易電源也并非容易。首先在選擇限流電容C1時，需根據負載的具體工作電流(電壓)、應用容抗計算公式或其他經驗公式進行粗略估算(有關具體估算方法，在相關電子書刊或電子報上都屢有介紹)。出于興趣和對該電源在實際使用中的安全性和可靠性上的考慮，筆者對這種電源進行了實踐，揭示了有關電容限流整流電源的一些重要認識和體會，現寫出來供電子愛好者參考。
　　在實踐過程中，還無意發現了一個比較有趣的現象：就是該電源交流輸出各支路電壓之和不等于交流輸入的總電壓，即用萬用表交流電源擋去單獨測試V2、V3(有效值)，或用兩表同時測試V2、V3(有效值)再與輸入總電壓(有效值)相比較，出現了不平衡現象，于是就發生了V2+V3>V1(220V)的怪異現象。在重溫了正弦交流電路相關基礎知識后才晃然大悟：正弦電路，電路中各部分的電壓及各支路內的電流存在著相位差，這時電路總電壓的有效值，不等于部分電壓有效值之和。因為正弦電壓，電流相加(減)時，其結果不僅與各相加(減)的正弦量的大小(有效值)相關，還與它們的初相位有關。因此僅用有效值相加(減)，并不能反映出正弦量相加(減)的全貌，自然它不滿足基爾霍夫定律。對于交流電路而言，只有瞬時值之間的關系才服從基爾霍夫定律。
　　電容限流式整流電源與帶有電源變壓器的整流電源相比較，并不僅僅只在外觀上少了一個變壓器和多了一個變壓器的差異，而是兩種電源存在本質上的區別。筆者認為前者是一種電流源，而后者屬于電壓源，而且電容限流整流源的內阻一般比較高(電壓源的內阻比較小)。若忽略整流橋等內阻的因素，它的內阻rO主要取決于容抗XCl的值，例如輸出電流為100mA左右的電源，它的容抗XCl(即內阻rO的值)通常在2kΩ左右。在外部交流220V輸入電壓變化不大，負載Rz《r0(XCl值)的情況下，可將這種電容限流源近似看作為恒流源，于是這種電源就有一個重要特征：即負載兩端不怕短路只怕開路，與電壓源只怕短路不怕開路的特性正好相反。
　　理由是：電容限流整流源，在輸出負載端發生短路情況下，它的輸出電流仍被容抗Xc，限制或鎖定在該負載相匹配的電流值上，故絕不會在各整流橋臂上產生過電壓和過電流，整流橋等元件也不會因此而受損。此時只不過是輸入220V電源，在正負各半周時分別流經各自整流橋臂及短路線后，對限流電容C1進行正反兩個方向的充放電而已，并且在該限流電容C1上(除并聯在C1上的泄放電阻R上略有一點微小功耗外)，并不損耗有功功率(但存在一定無功損耗)。至于電容限流整流源只怕輸出負載端開路(空載)的原因是：由于此時的負載Rz上，相當于無窮大的輸出電壓會升得很高，實測可達300VDC左右，即使負載電阻沒有開路，由于某種原因，Rz變化到》r0(×C1值)，此時電流Iz和負載Rz的乘積仍可達到300VDC左右(具體視負載大小而定)，這樣在實際應用中就會產生一個問題，即按正常情況下，220V電源經限流、整流、濾波后，若Iz在負載兩端建立的直流電壓為幾十伏，那么按理濾波電容C2的耐壓值也只需選擇在幾十伏，再適當增加一點余量即可，這對少占機殼空間和節約成本固然有利，但是負載一旦損壞斷路，則馬上就會在其輸出端產生直流高壓，將濾波電容C2擊穿(發熱冒煙)，從安全上講顯然也是不允許的。因此為安全起見，C2的耐壓值還是選擇為≥400VDC。
　　根據上述原理，除將C2的耐壓值提高到400V外，還需考慮到在負載損壞(開路)后在C2上仍會被充上300V直流高壓，這一暫存高壓，仍會保持相當時間(即使切斷220V輸入電壓后)，如不及時釋放，在維修或更換元件時，如忘記先在負載兩端人工放電，勢必仍會危及人體或使新更換上的負載(元件)繼續受損，這種可能性是存在的。為此需在輸出負載兩端再并聯一個大功率電阻R′(R′》Rz)，作為放電電阻(約1.5W～2W)，這個放電電阻在電器正常工作時，由于負載電阻兩端的電壓較低，電流很小，故功耗也很小。一旦負載開路，在切斷220V電源后原先充在C2上的直流高壓就會通過R′較快自動獲得釋放，消除安全上的隱患。為確保負載安全運行，在輸出端再并聯一個稍大于V4值的壓敏電阻，或TVS管(即瞬變電壓抑制二極管)，這樣能有效攔截加在負載上的瞬時過電壓或過電流。
　　在電容限流整流源中，限流電容C1經計算，一旦確定后，則輸出負載電流也同時被確定。如負載Rfz改變則C1需重新計算，故不要錯誤認為只看和V4的輸出電壓相同，就以為這種電源可到處代用。此外控制電路與負載不可共用一組電源，否則會相互牽制發生蹺蹺板現象，打破原有輸出電流和電壓的平衡(即使采用穩壓鉗位等措施都無濟于事，甚至是得不償失的)。
　　電容限流整流電源，不適用于負載變化較大的電路(如交直流放大電路)，也不適用于容性負載。
　　電容限流整流電源，由于少了一個在交流輸入輸出之間起隔離作用的變壓器，在通電情況下，它的底板即印制電路的銅箔上是帶電的(220V)，故切勿用手觸摸到印制板的銅箔及相關元件的引腳，在檢修這種電路時一定要小心謹慎。為安全起見，切記切斷外部輸入220V電源情況下才能進行操作，此外對一時還缺乏交流電路基礎知識和操作技能的同志來講，暫時不用這類廉價電源。
本文摘自《電子報》
