現有許多電路都適合用低電壓源對 LED 進行恒流驅動。例如，參考文獻 1、2 和 3所示的電路都使用開關式穩壓器 IC 和低電壓源為 LED 提供LED 電流 。為了用參考文獻 2 中的電路產生恒流輸出，就要將穩壓器 IC 配置成升壓開關電源，并用一只電阻器檢測 LED 串的低側（即負返回支路）中的負載電流。這只檢 測電阻器產生的比例電壓通過一個 2.5 V 基準二極管，加到LT1300的檢測輸入端。LT1300 的反饋輸入端（第 4 腳）出現一個 3.3V 電壓，這表示該電路的輸出是在穩壓范圍之內的。
　　在要求串行 LED串工作時其低側接地的應用場合，電流檢測必須在 LED 串的高側進行。實現高側電流檢測方法，不是采用一個滿擺幅運算放大器和少量無源元件，就是使用一塊專用電流檢測 IC，如 Maxim公司 的 MAX4073T。但是，增加一塊電流檢測 IC就會增加電路成本。使情況復雜化的是，在這種應用場合，只有三根導線將安裝在遠處的 LED 串（D₃ ~ D₁₀）和通斷開關S1連接到穩壓電路。

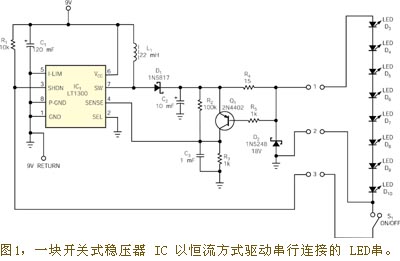

　　在本《設計實例》中，一塊LT1300（IC₁）將9V電壓升高，以便驅動正向總壓降約為1 2V的LED串（圖 1）。電阻R₄用作電流檢測電阻。當電流約為40 mA時，晶體管Q₁導通，使電流流過R₃，在R₃上產生足夠大的壓降，使IC₁ 第4腳（檢測腳）上產生必需的3.3V電壓，進而使輸出電流處于恒流狀態。如果LED串或連接器開路，齊納二極管D2 就限制穩壓器的輸出電壓。開關S₁通過將IC₁第3腳接地接通電路。

　　參考文獻

　　1, LT1300 data sheet, Linear Technology Corp.

　　2, Application Note 59, Linear Technology Corp.

　　3, Caldwell, Steve, “1.5V battery powers    white-LED driver,” EDN, Sept 30, 2004,   pg 96.
