為升壓轉換器提供關斷功能的外接元件
出處：ziranren 發布于：2007-06-02 17:08:46

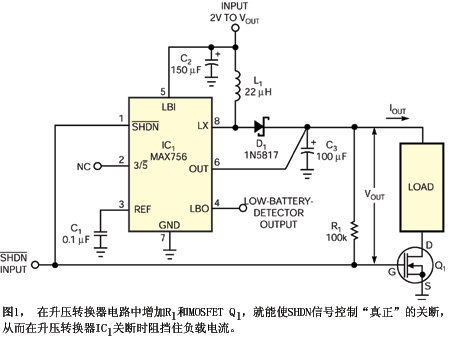

在輸入端施加一個邏輯低電平可同時關斷開關轉換器MAX756，并關斷MOSFET，因此通過去除負載的對地連接而阻斷負載電流。當信號被去掉以后，100 kΩ的上拉電阻器將MOSFET柵極電位拉高，使MOSFET導通。隨著接地的重新連接，負載又可以從工作的升壓轉換電路中獲得電流。
為了在大負載電流下獲得結果， 要為Q1選擇有適當?shù)偷膶?dǎo)通電阻的邏輯低電平MOSFET。MOSFET的漏源擊穿電壓也應能承受至少兩倍的來自升壓轉換器的輸出電壓。必要時，可以將兩支以上MOSFET并聯，以降低MOSFET的有效導通電阻。
