觸摸式電器開關電路
出處：cby981541 發布于：2007-06-02 16:37:15
原理及制作：
開始通電時，由于繼電器不吸合，電器電源回路未接通而不工作。

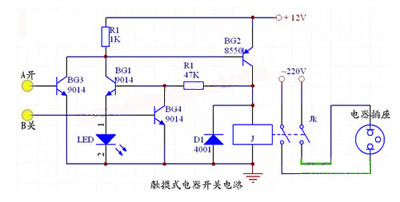

當用手指接觸金屬片A時，人體感應信號加至BG3基極，令其導通．R1獲得壓降，使BG2正偏導通，繼而BG1導通，LED點亮，同時繼電器J得電流動作．其常開觸點吸合，接通電器電源回路，電器開始工作。此時，手指離開金屬觸片A，繼電器常開觸點Jk仍可靠地吸合。當需要關閉用電器時．用戶只要觸摸金屬片B，使BG4導通，此時相當于BG1基極對地短路．因此BG1、BG2同時截止，繼電器失去電流觸點Jk釋放，從而切斷電器供電電源。所需元件按照電路圖中的標注選擇，繼電器可根據用電器的功率選擇觸點電流合適的即可。
