Inverter即逆變器，又叫電壓升壓板。它是專為Panel的背光燈提供工作電源的。

　　Panel使用的背光燈管的工作電壓很高，正常工作時的電壓為600～800V，而啟動電壓則高達1500～1800V，工作電流則為5～9mA。這樣的工作特點需要Inverter有如下功能：

　　1）、能夠產生1500V以上的高壓交流電，并且在短時間內迅速降至800V左右，這段時間約持續1-2S。

　　2)、由于Inverter提供電流的大小將影響冷陰極熒光燈管的使用壽命，因此輸出的電流應小于9mA，需要有過流保護功能。

　　3）、出于使用的考慮，要有控制功能，即在顯示暗畫面的時候，燈管不亮。

　　Inverter是一種DC TO AC的變壓器，它其實與Adapter是一種電壓逆變的過程。Adapter是將市電電網的交流電壓轉變?yōu)榉€(wěn)定的12V直流輸出，而Inverter是將Adapter輸出的12V直流電壓轉變?yōu)楦哳l的高壓交流電；兩個部分同樣都采用了目前用得比較多的脈寬調制（PWM）技術。其部分都是一個PWM集成控制器，Adapter用的是UC3842，I

nverter則采用TL5001芯片。TL5001的工作電壓范圍3.6～40V，其內部設有一個誤差放大器，一個調節器、振蕩器、有死區控制的PWM發生器、低壓保護回路及短路保護回路等。

　　以下將對Inverter的工作原理進行簡要介紹：

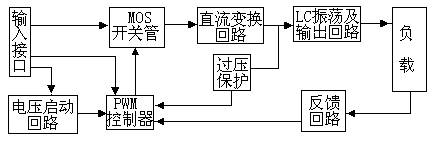

　　Inverter工作原理框圖

　　輸入接口部分：

　　輸入部分有3個信號，12V直流輸入VIN、工作使能電壓ENB及Panel電流控制信號DIM。VIN由Adapter提供，ENB電壓由主板上的MCU提供，其值為0或3V，當ENB=0時，Inverter不工作，而ENB=3V時，Inverter處于正常工作狀態；而DIM電壓由主板提供，其變化范圍在0～5V之間，將不同的DIM值反饋給PWM控制器反饋端，Inverter向負載提供的電流也將不同，DIM值越小，Inverter輸出的電流就越大。

　　電壓?jiǎn)?dòng)回路：

　　ENB為高電平時，輸出高壓去點亮Panel的背光燈燈管。

　　PWM控制器：

　　有以下幾個功能組成：內部參考電壓、誤差放大器、振蕩器和PWM、過壓保護、欠壓保護、短路保護、輸出晶體管。

　　直流變換：

　　由MOS開關管和儲能電感組成電壓變換電路，輸入的脈沖經過推挽放大器放大后驅動MOS管做開關動作，使得直流電壓對電感進行充放電，這樣電感的另一端就能得到交流電壓。

　　LC振蕩及輸出回路：

　　保證燈管啟動需要的1600V電壓，并在燈管啟動以后將電壓降至800V。

　　輸出電壓反饋：

　　當負載工作時，反饋采樣電壓，起到穩定Inventer電壓輸出的作用。
