CRT顯象管電視作為人類使用時間長、技術成熟的顯示設備，盡管受到各種新興顯示技術的挑戰，但隨著技術的不斷創新，仍然充滿著活力和發展?jié)摿ΑＴ谑褂酶咝蓄l逐行顯象管和數字視頻處理等一系列先進技術后，不僅保留了色彩還原度高、運動畫面流暢等優點，而且支持了現在主流的各種高清顯示格式，立刻從普通模擬CRT電視跨入了數字高清電視的領域，成為未來數字信息家電系統的組成部分。

　　在平板電視和光顯技術的快速發展改善了各自固有的顯示缺陷后，有人認為CRT電視會很快退出市場，被輕薄的平板電視和超大尺寸的光顯背投所取代。但事實是平板電視等的銷量很難有大的突破，CRT電視還在不斷的發展、不僅會減少厚度和重量，而且要以更高的性價比保持市場份額。尤其在中國大陸市場，CRT電視仍是適用于中國農村中長期市場的一種經濟實惠、高性能的機種，在很長一段時間都將是電視產品線的中堅力量。CRT高清電視的概念其實幾年前就出現了，曾經一度被包裝為“數字化電視”。從概念上講，只有具備兩個條件才能稱作CRT數字高清電視。一是數字化處理，二是高行頻逐行細節距顯象管。前者是對信號處理的要求，后者是物理實現的途徑。二者缺一不可，

若使用原先的模擬視頻處理技術，只能做到有限的視頻增強，顯示效果是沒有根本改善的，也不能做到視頻提升；若使用老的隔行顯象管，行頻低，無法達到高質量的視頻信號所要求的帶寬，節距不夠細也不能大幅提高水平清晰度。因此，是否是真正的CRT高清電視需要加以判斷。不過，隨著數字家電市場的成熟和新一輪競爭的開始，以往的“數字化電視”會逐漸被市場淘汰，取而代之的將是真正的數字高清CRT電視。

　　WSC2000是WeststarChips公司第二代芯片系列中專為數字高清CRT電視應用而設計的一款視頻處理芯片，內含采用自主獨特算法的EEPC隔行轉逐行、圖像縮放、幀頻提升、視頻增強等模塊，并集成了視頻解碼器、MCU、位圖OSD、Closed Caption和高性能多制式視頻編碼器，分辨率支持到高清格式1080P，具有3D動態降噪和CCS亮色串?dāng)_校正功能，支持掃描速度調制信號SVM輸出。芯片內部對視頻信號進行10位數字處理，通過3個10位DAC輸出3路模擬信號。由于在去隔行處理時EEPC算法已能夠?qū)σ曨l信號進行有效的降噪，而芯片內又設計了一個降噪模塊，則總的降噪能力達到10dB以上，因此顯示畫面更加清晰、靜態效果更好。打開CTI色彩校正功能后，畫面顏色會更加純正、艷麗。具有電影模式自動檢測功能，電影模式進入、退出速度快。自動膚色校正功能可以在遇到明暗強烈對比或其他不理想場景時正確反映人物膚色。

　　以下是基于此視頻處理器的一整套數字高清CRT電視系統解決方案：

　　一、硬件部分

　　1.主機板方案
　　2.數字視頻信號處理方案
　　3.視放方案

　　二、軟件部分

       1.OSD設計
       2.圖像調節、伴音控制
       3.信號切換與調節
       4.掃描控制

　　設計需求

　　1.輸出信號：

　　       歸一化行頻鋸齒波；
　　       歸一化場頻鋸齒波；
　　       預視放后模擬RGB輸出；
　　       水平枕形失真校正信號；
　　       模擬SVM輸出。

　　2.輸入信號支持：

　　       模擬TV：
　　       一路TV CVBS輸入，全制式

　　       模擬視頻：
　　       一路S端子、兩路AV端子、一路YCbCr端子

　　       標清、高清信號：
　　       一路YPbPr，支持到1080P᤼Hz

　　       PC信號：
　　       一路15－pin  D-Sub端子

硬件部分：

　　·主機板：

　　一體化Tuner
　　掃描電路
　　音頻處理、音頻放大
　　整機電源

　　·數字視頻信號處理板

　　解碼、模數轉化
　　數字視頻信號處理
　　預視放和掃描控制

　　·操作接口

　　鍵盤
　　紅外接收器
　　電源指示

　　·視放板

　　視放電路
　　SVM驅動

　　·其他功能擴展

　　讀卡器，MPEG－4解碼，DVB、ATSC解碼……

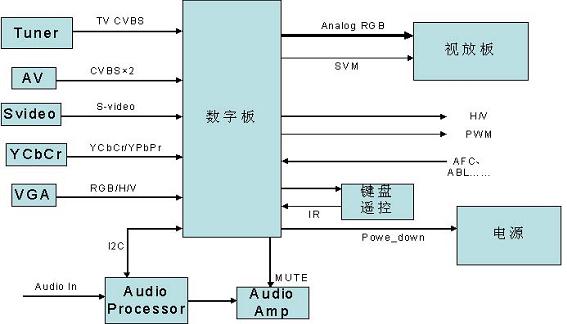

　　主機板結構如圖一所示

圖一

　　主板包括了與外界多種信號源連接的接口電路模塊、進行視頻處理的數字板、支持顯象管的視放模塊、音頻處理模塊、電源模塊等部分?？蛇x用數字式D類放大芯片增強伴音回放效果。配合東芝新的高集成度視放處理及掃描控制模塊，簡化了底板設計，并且控制信號完全由數字板提供。

　　

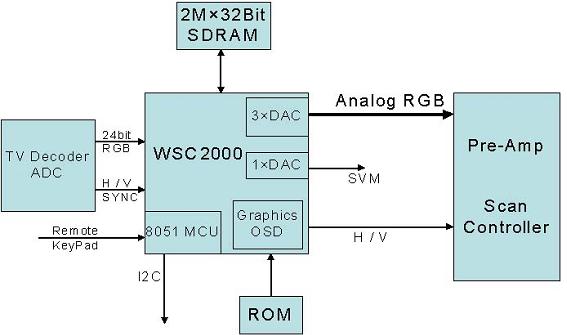

數字視頻處理板如圖二所示：

圖二

　　數字處理板包括了電視信號解碼器、視頻信號模數轉換器、WSC2000視頻處理芯片、預放和掃描控制電路。

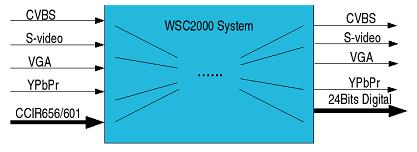

　　WSC2000集成了MCU和OSD發生器，若需要較大的程序存儲空間時，外部需要再添加一塊flash存儲器，可進行ISP（In System Programming）編程，軟件的更新，大大方便了系統的調試。2M×32Bit SDRAM作為WSC2000內部進行隔行轉逐行處理的臨時存儲器，由于采用了足夠大的存儲器預存視頻禎信息并能對時序進行徹底的重構，所以WSC2000可以使輸出信號的格式與輸入信號是何種格式無關，對輸出信號的各種苛刻要求都可通過調節芯片內部寄存器進行設置。根據WSC2000這種獨特的信號處理架構可以把芯片系統看做一個黑盒子模型（如圖三），無論輸入是CVBS、S-video、VGA、YPbPr還是CCIR-ITU656/601數字信號，輸出都可以任意選擇為CVBS、S-video、VGA、YPbPr、24位數字信號甚至是其他非標信號。

圖三

　　軟件部分：

　　·位圖256色OSD菜單

　　              支持多國文字
　　              顏色、透明度選擇
　　              語言選擇
　　              位置選擇
　　              待機畫面

　　·圖像調節、伴音控制

　　              亮度、對比度、飽和度、銳度調節
　　              藍、黑電平擴展
　　              3D數字降噪、CTI調節
　　              3D CCS調節
　　              電影模式選擇、畫面凍結
　　              幅型比切換（16：9/4：3）

 色彩偏好設置
　　              ABL/ACL
　　              白平衡調節
　　              伴音控制

　　·信號切換與調節

　　              各種輸入信號切換
　　     &nb

sp;        TV、PC模式獨立調節
　　              工廠模式（能進行大部分重要參數調節）

　　·掃描控制

                            自動頻率控制（AFC）
                            場幅、場位置、場線性、場極高壓控制
                            幾何校正、旋轉
                            行幅、行極高壓控制
                            其他掃描控制

       軟件的設計也是一個關鍵，WSC2000系統在硬件上保證了各種創意的完美體現，可以自由設計位圖型OSD（On Screen Display）界面，可以隨意定制開機Logo畫面。作為整個系統的控制器件，WSC2000內部的MCU通過I2C總線來控制各個部件與模塊，使軟件程序容易采用統一架構描述各種控制信息，使代碼更加簡潔，運行更穩定。

       此系統方案是完全符合數字高清CRT電視要求的設計。可以采用目前細節距的顯象管，也可根據成本選用不同檔次的逐行顯象管。支持目前流行的各種輸入標準、可進行多種功能擴展、還可進行固件升級，方便調試、滿足消費者的各種需求。在現今五顏六色的賣場中，能有一臺這樣的電視會令人耳目一新。
