ISD1420單片20秒高保真語音錄放IC

一、特點：
◎使用方便的單片錄放系統,外部元件少
◎重現優質原聲，沒有常見的背景噪音
◎放音可由邊沿或電平觸發
◎無耗電信息存儲,省掉備用電池
◎信息可保存100年,可反復錄放10萬次
◎無需專用編程或開發系統
◎較強的分段選址能力可處理多達160段信息
◎具有自動節電模式
◎錄或放后立即進入維持狀態,僅需0.5μA電流
◎單一5伏電源供電

二、電特性：
◎工作電壓：5V
◎靜態電流：典型值0.5μA，值2μA
◎工作電流：典型值15mA，值30mA（16歐姆）

三、電路外形圖引出端功能說明：
各管腳功能如下：

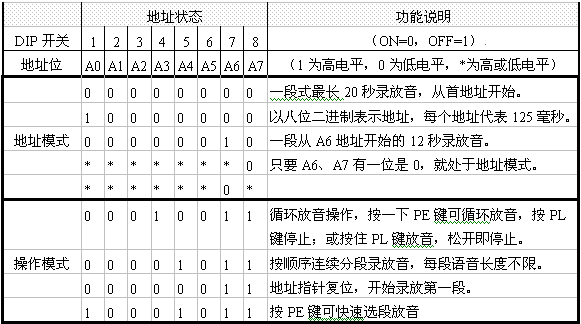

四、操作模式：
　　地址輸入有雙重功能,根據地址中的A6,A7的電平狀態決定A0～A7的功能。如果A6,A7有一個是低電平,A0～A7輸入全解釋為地址位,作為起始地址用。地址位僅作為輸入端,在操作過程中不能輸出內部地址信息。根據 、 或 的下降沿信號,地址輸入被鎖定。如果A6,A7同為高電平時,它們即為模式位。
使用操作模式有兩點要注意:
　　(一)所有初始操作都是從0地址開始,0地址是1420存儲空間的起始端,以后的操作可根據模式的不同,而從不同的地址開始工作。當電路中錄放音轉換或進入省電狀態時，地址計數器復位為0。
　　(二)當 、 或 變?yōu)榈碗娖?同時A6,A7為高電平時,執行對應操作模式。這種操作模式一直執行到下一個低電平控制輸入信號出現為止,這一刻現行的地址/模式信號被取樣并執行。
操作模式可以與微控制器一起使用,也可用硬件連線得到所需系統操作。

A0---信息檢索( 或 only)
不知道每個信息的實際地址,A0可使操作者快速檢索每條信息,A0每輸入一個低脈沖,可使得內部地址計數器跳到下一個信息。這種模式僅用于放音,通常與A4操作同時應用。
A1--- 刪除 標志( only)可使錄入的分段信息成為連續的信息,用A1可刪除掉每段中間信息后的 標志,僅在所有信息后留一個 標志。當這個操作模式完成時,錄入的所有信息就作為一個連續的信息放出。
A3--- 循環重放信息( 或 only)可使存于存儲空間始端的信息自動地連續重放。一條信息可以完全占滿存儲空間,那么循環就可以從頭至尾進行工作,并由始至終反復重放。
A4--- 連續尋址：在正常操作中, 當一個信息放出, 遇到一個 標志時,地址計數器會復位，A4可防止地址計數器復位,使得信息連續不斷地放出。
A2、A5--- 未用。

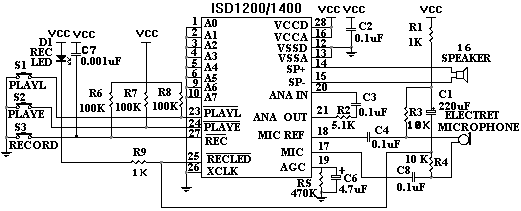

五、典型線路圖：
