LXT384接口芯片的機種環回形式

出處：fly666 發布于：2007-04-22 19:13:10

摘要：LXT384是一個用于SONET/SDH設備的入進制T1/E1/J1線路接口單元芯片。文中簡述了該芯片在實際應用中進行自檢的若干種不同的環回形式（包括：模擬環回、數字環回、運程環回等），直觀地指出了各種環回形式的特點和區別。關鍵詞：LXT384 SDH T1 E1 環回1 引言LXT384是Intel公司生產的八進制短時間脈沖編碼調制（PCM）線路

摘要：LXT384是一個用于SONET/SDH設備的入進制T1/E1/J1線路接口單元芯片。文中簡述了該芯片在實際應用中進行自檢的若干種不同的環回形式（包括：模擬環回、數字環回、運程環回等），直觀地指出了各種環回形式的特點和區別。

關鍵詞：LXT384 SDH T1 E1 環回

1 引言

LXT384是Intel公司生產的八進制短時間脈沖編碼調制（PCM）線路接口單元芯片，常用于1．544Mbps(T1)和2.048Mbps(E1)系統中。它的封裝形式為144腳LQFP或者160珠PBGA，分別有8個獨立的接收器和發送器。

LXT384的發送信號波形符合G. 703和T1. 102規定，其發送驅動器提供的低阻抗傳送模型能適應可變的驅動電壓。它的回?fù)p甚至優于的發送回?fù)p規定，如ETSI ETS-300166。所有發送器都能夠在掉電模式下快速切換至高阻態。LXT384的差分輸入結構使其具備很高的噪聲干擾容限，即便在高達12dB 的線纜損耗情況下依然能夠正常工作。可選的數字時鐘恢復PLL以及波動衰減器與其1.544MHz或2.048MHz時鐘有關。

2 環回模式

LXT384提供了三種環回形式（模擬環回、數字環回、運程環回），這些環回形式為系統的自診斷提供了非常好的手段。在硬件模式下，環回功能由LOOPn(n取值為0到7)引腳確定是否啟用；在軟件模式下，則是通過ALOOP、DLOOP以及RLOOP寄存器決定使用何種環回形式。

2．1 模擬環回

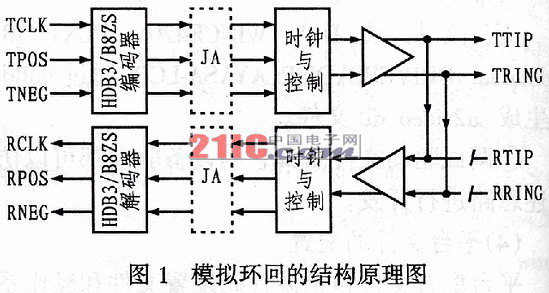

設計時一旦選擇了此種環回形式，LXT384發送器的輸出端（TTIP和TRING引腳）在芯片內部將被連接到接收器的輸入端（RTIP和RRING引腳）。其具體的結構原理如圖1所示。在該模式下，如果RTIP和RRING引腳接有外部信號，則外部信號將被LXT384忽略。

2．2 數字環回

數字環回形式只可在LXT384被配置成軟件模式時才可使用。當選擇該形式后，發送時鐘和數據輸入（TCLK，TPOS和TNEG）以及RCLK、RPOS和RNEG引腳的輸出都被環回（參見圖2）。TCLK、TROS和TNEG引腳上的數據也同時從TTIP與RTING引腳上輸出。該形式下RTIP和RRING引腳上的外部信號也同樣會被LXT384忽略。
2．3 遠程環回

在LXT384的遠程環回（如圖3所示）形式中，RCLK、RPOS和RNEG的輸出都將被送入發送電路，并從TTIP和TRING引腳輸出。這里應當注意：TCLK、TPOS和TNEG引腳上的輸入信號在遠程環回過程中會被LXT384忽略。

2．4 全“1”傳輸（TAOS）

在硬件模式中，將TCLK引腳上的電平拉高超過去16個MCLK時鐘周期即可進入TAOS模式。在軟件模式中，通過在TAOS寄存器中寫入相應的位來啟用TAOS模式。另外，自動ATS插入（假設處于LOS狀態）可能會通過ATS寄存器被啟用。該模式下，TAOS發生器將使用MCLK信號作為參考時鐘，因此TAOS不能在數據恢復模式下工作。為了保證輸出頻率處在規定范圍內，MCLK必須具備適宜的穩定性。因?yàn)楫?dāng)處于TAOS狀態時，數字環回將無法啟用。圖4簡要介紹了TAOS狀態下的不同環回形式。
3 結語

在SONET以及SDH設備中，LXT384芯片是一個非常重要的芯片，它的主要作用是對不同的數據進行處理，以使數據符合T1、E1的速率，從而進行后續處理。

LXT384芯片的這種環回功能使得LXT384在無需外妝信號的條件下即可進行自身故障的論斷，這一功能在芯片調試與故障判斷過程中非常有用。理解各種環回模式并正確進行配置和使用，將會使調試工作事半功倍。
