1 系統介紹

1.1 系統構成

系統主要由SEP3203處理器和偽彩點陣型圖形LCD控制器SSD1770組成，系統接口示意圖如圖1所示。

　　

1.2 SEP3203概述

SEP3203是由東南大學國家專用集成電路（ASIC）與系統工程技術研究中心設計的一款基于ARM7TDMI內核的16/32位RISC微控制器，面向低成本手持設備和其他通用嵌入式設備，它集成了支持黑白、灰度、彩色的LCD控制器，SEP3203中的彩色LCD控制器主要用于TFT真彩顯示，不能直接控制CSTN（偽彩）顯示，須通過外接偽彩控制器來實現偽彩顯示。

SEP3203處理器內嵌20KB零等待的

1.3 SSD1770概述

SSD1770是一個單片高度集成的偽彩點陣型LCD控制驅動器件，它內含312×81×4位的圖形數據顯存GDDRAM和477KHz的振蕩電路，集成偏壓電路和DC-DC電路，具有8位PPI接口（可直接連接80/68xx MCU）、3/4線SPI串行接口和36條控制/傳輸指令。外加幾個電容器件，SSD1770就可控制驅動104RGB×81點彩色STN型LCD，4096種顏色。

1.4 電壓匹配

SSD1770 CMOS電源提供電壓為1.8-3.6V，而SEP3203輸入/輸出電壓為2.7V，為3.6V，前者的輸出可以直接作為后者的輸入，無須進行電平轉換。

2 硬件設計

SEP3203接口協議如圖2所示。

SSD1770同時有4種信號接口協議：1）8位8080系列MPU接口協議；2）8位6800系列MPU接口協議；3）三線串行外設接口協議；4）四線串行外設接口協議。不同的接口協議可通過PS0、PS1引腳的設置來實現，如表1所列。

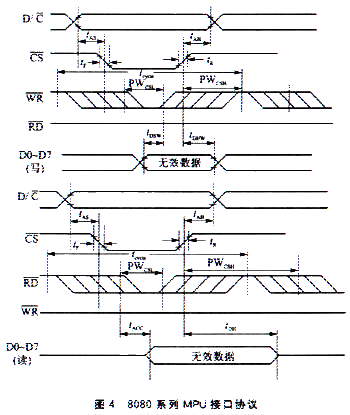

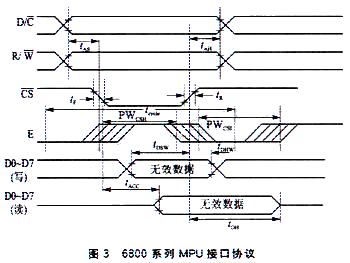

由于本設計中傳輸距離不需要過長，且考慮到速度問題，所以選擇并行接口協議，SSD1770支持2種并口模式：一種是6800系列MPU接口協議，如圖3所示，另一種是8080系列MPU接口協議，如圖4所示。

將SEP3203接口協議與這兩種MPU接口協議相比，可知SEP3203的接口協議屬于8080系列MPU接口協議，因此，采用8080接口實現SSD1770與SEP3203的連接。

SEP3203所用的接口引腳是外部存儲接口模塊（External Memory Interface，簡稱EMI）中的8位數據總線、輸出使能、寫使能、地址總線、NAND Flash準備就緒/忙和控制時鐘中低電平有效的Reset，EMI的功能即提供對外部存儲器的讀/寫接口。

SEP3203的主要引腳定義如下：

　　nOE：讀使能信號，表示當前周期執行讀操作。

　　nWE：寫使能信號，表示當前周期執行寫操作。

　　LCD_nCSF：片選信號。

　　DATA：外部數據總線。

　　ADDR：外部地址總線。

　　SSD1770的主要引腳定義如下。

　　D0-D7：并行接口方式，雙向數據總線。

　　RES：復位信號輸入，低電平有效。

　　D/C：數據或命令選擇引腳，若為1，則數據總線上的信息當做顯示數據，若為0，則數據總線上的信息發送到命令寄存器。

　　CS：片選信號輸入，低電平有效。

　　RD：與8080CPU接口時，為寫信號輸入，低電平有效。

　　WR：與8080CPU接，用于寫信號（低電平有效）。

與8080系列CPU并行接口，由8位雙向數據腳D0-D7、RD、WR、D/C、CS組成，根據8080CPU接口協議，SSD1770的D0-D7、RD、WR、RES、D/C、CS引腳分別與SEP3203的PORTB、nOE、nWE、LCD_RESET、ADDR2、LCD_nCSF引腳相連，如圖5所示。

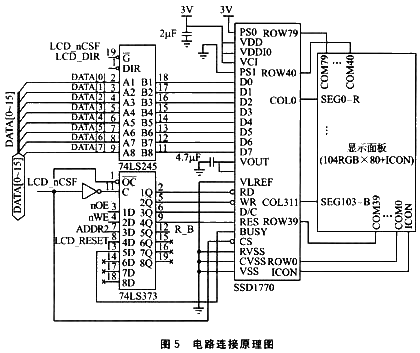

CS信號直接由SEP3203的LCD_nCSF控制。如果CS是低電平且RD為低，則RD輸入作為讀數據鎖存信號；無論是從GDRRAM讀顯示數據還是從狀態寄存器讀狀態都需要D/C腳的控制，如果CS是低電平且WR為低，則WR輸入作為寫數據鎖存信號，無論是寫顯示數據到GDDRAM還是將命令寫入命令寄存器都需要D/C腳的控制，有效數據讀之前，需要虛擬讀。為了不產生錯誤操作，在SSD1770與SEP3203控制信號之間使用CMOS芯片，由圖5可知，控制信號D/C、CS、WR、RD都是單向的，所以使用1片單向的CMOS八位鎖存74LS373控制；而D0-D7是雙向的，因此采用1片雙向的74LS245緩沖，具體電路連接如圖5所示。

3 軟件設計

3.1 軟件系統

LCD的軟件驅動程序是在嵌入式操作系統Asix OS上運行的。Asix OS系統是由國家ASIC系統工程技術研究中心開發的一種嵌入式操作系統，具有設計簡潔、模塊化、易移植、功耗低等特點，它是基于uITRON3.0的TKernel，由設備驅動、內核、文件系統、圖形用戶接口以及系統級服務5個模塊組成，結合LCD的具體運用，設計的Asix OS框架如圖6所示。

3.2 LCD初始化

在Asix OS系統之上，LCD的驅動程序通過SSD1770的初始化流程，命令參數列表以及其他資料來編寫，SSD1770的訪問有2

首先計算SSD1770的各端口地址。SEP3203的片選信號LCD_nCSF所對應的基址為0x34000000，所以設定SSD1770的訪問地址為0x34000010，RAM的訪問地址為0x34000018，軟件設計的流程圖如圖7所示。

　　初始化程序如下：

4 結論

本設計不僅是對晶門科技公司新推出的單片CMOS彩色STN-LCD驅動控制器在嵌入式系統中應用的擴展，而且滿足了東南大學ASIC中心設計的嵌入式處理器SEP3203外接偽彩顯示的需求。既實現了在具有友好界面的工控系統中的應用，又可以在更多想要具有友好界面的系統中得到推廣。
