OLED顯示模塊與AT91RM9200的接口設計
出處：moonwalker 發布于：2007-04-11 09:50:24
|
OLED全稱為Organic Light-Emitting Diode，即有機發光二極管顯示器，是指有機半導體材料和發光材料在電流驅動下而達到發光并實現顯示的技術。OLED與LCD相比有許多優勢：超輕、超薄(厚度可小于1 mm)、亮度高、可視角度大(可達170°)、由像素本身發光而不需要背光源，功耗低、響應速度快(約為L(zhǎng)CD速度的1 000倍)、清晰度高、發熱量低、抗震性能優異、制造成本低、可彎曲。所以O(shè)LED更能夠展示完美的視頻，再加上耗電量小，可作為移動電話、數碼電視等產品的顯示屏，被業界公認為發展前景的下一代顯示技術。 1 P13501顯示模塊的特性 2 顯示模塊的控制器和結構框圖
| ||

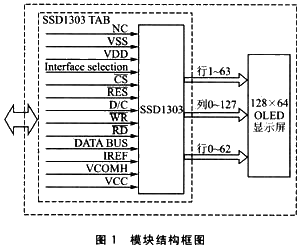

模塊的結構框圖如圖1所示。

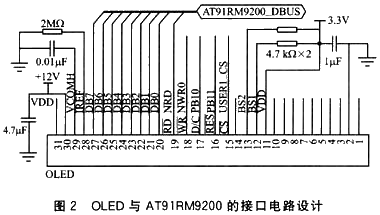

SSD1303的接口，包括數據輸入緩存器、數據輸出鎖存器、指令寄存器及譯碼器、忙狀態觸發器以及時序控制電路等，具有高性能的接口控制電路。計算機可以隨時訪問SSD1303而無須判斷其當前狀態。由于OLED采用Intel 8080時序，因此BS1和BS2均接高電平；又由于AT91RM9200中沒有命令／數據選擇線，所以這里使用其通用端口PB中一口線PB10作OLED的命令／數據選擇線。當PB1O為低電平時，表示向OLED寫入的數據為命令字；而為高電平時，則表示寫入OLED的為數據字。OLED的16腳RES為復位腳，可直接接到ARM的復位電路，但此處為了方便對OLED的復位控制，特用另一口線PB11作其復位控制。OLED的片選信號USER1_CS由AT91RM9200的NCS4與地址線A25、A23、A22經38譯碼器譯碼產生。經計算可得其物理地址為0x52800000。OLED與AT91RM9200的接口電路設計如圖2所示。
操作系統的作用之一就是向用戶屏蔽硬件的特殊性，使應用程序與底層的具體物理設備無關。設備驅動程序是應用程序與具體硬件的橋梁。Linux支持3類硬件設備：字符設備、塊設備及網絡設備，它們的編寫方法大致相同。其中，字符設備和塊設備可以像文件一樣被訪問。字符設備和塊設備的主要區別在于：應用程序?qū)ψ址O(shè)備的每一個I／O操作，都會直接傳遞給系統內核對應的驅動程序；而應用程序?qū)K設備的操作，要經過系統的緩沖區管理，間接傳遞給驅動程序處理。在此，OLED屬于字符設備。 通常字符設備提供給應用程序的是一個流程控制接口，主要包括open、close(或release)、read、write、ioctl、poll和mmap等。在系統中添加一個字符設備驅動程序，實際上就是給上述操作添加對應的代碼。對于字符設備和塊設備，Linux內核對這些操作進行了統一的抽象，把它們定義在結構體file_operations中。對于大多數字符設備，只須完成其中的部分操作，驅動程序就可以很好地工作了。 根據需要，OLED設備驅動程序只實現了部分設備操作，采用標記化格式聲明其file_operations結構，具體如下：  oled_write負責將要顯示的數據顯示到OLED屏上；oled_ioctl用于實現對OLED的各種控制命令；oled_open負責打開OLED顯示屏；oled_release負責關閉OLED顯示屏。這里主要介紹oled_write的具體實現，其他可根據實際需要，參照oled_write實現。實現oled_write的具體程序如下：   5驅動程序的編譯 驅動程序編寫好后還需要對其進行編譯。在Linux操作系統中對驅動一般有兩種編譯方式，即靜態編譯和動態編譯。靜態編譯時，驅動程序直接編譯到了內核中，在配置內核時可以自由裁剪。假定編寫好的P13501的驅動程序?yàn)閙yoled．c，將其靜態編譯到內核的具體操作如下： ①將myoled．c復制到drivers／char目錄下，并且修改drivers／char／Config．in文件。在其中添加如下代碼： dep_tristate my oled support' CONFIG_MY_OLED ／usr／local／arm／2．95．3／bin／arm-linux-gcc-O2-DMODULE-D__KERNEL__-I／home／sum／linux-2．4．19／include-c myoled．c 這里假設交叉編譯器路徑為：／usr／local／。內核的存放路徑為：／home／sum／linux-2．4．19。如果編譯時沒有錯誤，那么完成后就會生成myoled．o文件。將其拷貝到嵌入式系統中一目錄(例如：／home)下，就可以對其進行動態加載： 反復加載、卸載，即可完成對OLED驅動的調試。 6 結論 |
