瑞薩科技發布業界尺寸封裝鋰離子電池充電控制IC
出處:czh 發布于:2007-12-05 13:39:15

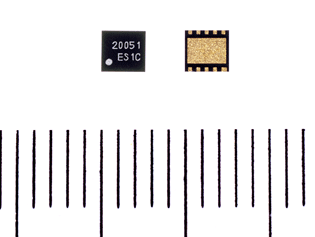

瑞薩科技公司(Renesas Technology Corp.)宣布,推出R2A20051NS鋰離子電池充電控制IC,它適用于數碼相機等產品的內置充電電路。
R2A20051NS采用了業界的2.7 mm×2.5 mm封裝尺寸,同時集成了一個充電FET開關,只要增加一個作為外圍器件的電阻器就可以實現充電電路。此外,若干各種片上保護功能可以簡化安全設計。

隨著數碼相機等便攜式設備變得越來越小巧和纖薄,安裝在這些設備中的更小的電池充電電路需求也在增長。與此同時,可提供更長工作時間的高能量密度鋰離子電池的日益普及帶來了對具有各種保護功能的充電電路的需求,以確保安全充電和必要的復雜安全設計。
有兩種類型的充電控制,即使用獨立的充電器或一個內置充電器。瑞薩科技目前批量生產且廣泛采用的M62249FP鋰離子電池充電控制IC集成了大多數安全充電保護功能,適用于內置充電控制應用?,F(xiàn)在,為了滿足對更小充電電路的需求,瑞薩開發出了具有業界封裝尺寸的R2A20051NS,在不改變保護功能的條件下實現了功能優化。
R2A20051NS的主要功能如下。
(1)業界的封裝尺寸,集成了充電FET開關
當前的瑞薩產品(M62249FP)采用5 mm×5 mm封裝尺寸的28引腳QFN(四方扁平無引線封裝)封裝,R2A20051NS采用更小的2.7 mm×2.5 mm 10引腳SON(小型無引線)封裝,這是業界的封裝。這是通過限制普遍應用的非保護功能和減少引腳數量實現的。與當前的瑞薩產品相比,該器件可減少安裝面積大約75%,同時集成了充電FET開關,從而可以實現更小的充電電路。
(2)幾乎所有安全充電保護功能均有助于簡化安全設計
R2A20051NS的片上保護功能與目前的M62249FP一樣,實際上包括了安全鋰離子電池充電所需的所有保護功能,例如適配器檢測、過充電、過壓和溫度保護功能,以及監控充電時間的兩個定時器。利用這些功能只要在R2A20051NS中增加少的元件,就可以實現復雜的充電電路安全設計,有助于簡化開發過程。此外,可以實現4.2 V±30 mV的充電控制電壓,達到高的充電控制。
(3)內置的芯片溫度檢測電路
R2A20051NS集成了一個檢測芯片溫度的電路,可以根據充電過程的芯片溫度限制充電電流值。而且,如果超過了預定的溫度,就會標記充電誤差和運行熱關斷功能,有助于實現執行更安全充電的電路。
