電路零轉換工作原理

　　升壓ZVT-PWM轉換電路如圖1所示，下面來分析所采用電路的工作原理和電路運行模式：升壓ZVT-PWM轉換器不同于傳統的升壓轉換器，圖1和圖2分別為它的電路圖及波形圖。升壓ZVT-PWM轉換器在傳統的升壓轉換器基礎上增加了一個ZVT 網絡，該網絡由輔助開關QZVT、諧振電感Lr、諧振電容Cr及二極管D2和D3組成。電路工作時，輔助開關QZVT先于主開關QMAIN 開通，使ZVT 諧振網絡工作，電容Cr上電壓(即主開關QMAIN 兩端電壓)下降到零，創造主開關QMAIN 零電壓開通條件。

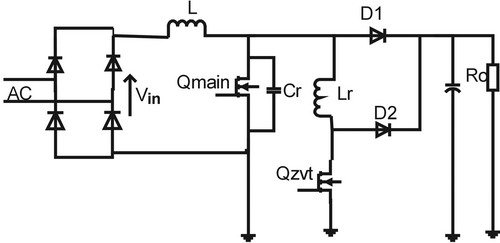

圖1 升壓ZVT-PWM轉換器主電路

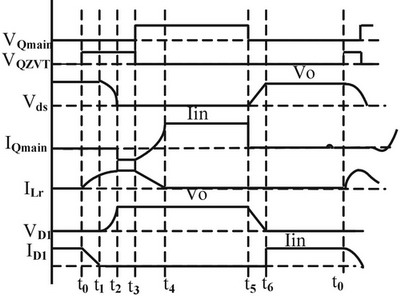

圖2  升壓ZVT-PWM轉換器波形圖

　　運行模式分析

　　假設輸入電感足夠大，可以用恒流源IIN代替，而輸出濾波電容足夠大，輸出端可用恒壓源VO 代替。設t

　　1. t0 - t1：在t0之前，主開關QMAIN和輔助開關QZVT關斷，二極管D1導通，負載電流全部流過D1。在t0時刻，輔助開關QZVT 導通，隨著QZVT 的開通，諧振電感Lr 中的電流線性上升到IIN。而二極管D1中的電流線性下降至零，二極管D1零電流關斷，即實現了二極管的軟關斷。而在實際電路中，二極管D1 需要經歷反向恢復以除去結電荷。此時，ZVT諧振電感Lr上的電壓為VO，電感電流上升至IIN的時間t01為：

　　(1)

　　2. t1-t2：在t1 時刻，諧振電感Lr 中的電流線性上升到IIN，Lr和Cr開始諧振。在諧振周期內，Cr放電直到電壓為零。漏極電壓變換率du/dt由Cr控制，Cr實際上是CDS與COSS的和。在Cr放電的同時，諧振電感中的電流則持續上升。漏極電壓降至零所需的時間長度應是諧振周期的1/4。在諧振周期結束時，主開關管的體二極管開通。這一過程結束時，QMAIN的體二極管開通。

 (2)

　　3. t2-t3：這一期間開始時，主開關QMAIN的漏極電壓降到零，其體內二極管開通。流過體二極管的電流由ZVT電感提供。由于電感兩端的電壓為零，因此，二極管處于續流狀態。而與此同時，主開關管實現了零電壓導通。

　　4. t3-t4：在t3時刻，控制電路感應到主開關管QMAIN的漏極電壓降為零時，開通主開關管QMAIN，同時關斷輔助開關管QZVT。在輔助開關管QZVT關斷后，Lr中的能量通過二極管D2向負載傳輸。

　　5. t4-t5：在t4 時刻，D2中的電流下降到零，此時電路的工作狀態與普通的升壓轉換器相同。而實際中，Lr將與輔助開關管QZVT的結電容COSS發生諧振，使二極管D1陽極電壓為負。

　　6. t5-t6：這個階段電路的工作過程和普通 升壓轉換幾乎完全一致，主開關管QMAIN關斷，其漏-源結電容被充至VO，主二極管D1開始向負載供電。由于一開始結電容使漏極電壓為零，因此，主開關管QMAIN的關斷損耗大大降低。

　　7. t6-t0：這個階段處于續流狀態，二極管D1導通，電路通過電感L為負載提供能量。

　　實驗結果

　　電路參數設計

　　設計指標：單相交流輸入220V，上下波動15%，輸出功率為2000W，效率為90%，輸出電壓為380V，轉換器工作頻率為100kHz。

　　仿真結果

　　在計算機仿真軟件Matlab的Simulink中建立仿真模型進行仿真。仿真參數：Vin=220V;L=200mH;fk=100kHz;Lr=4.7mH;Cr=470pF。仿真結果如圖3所示。

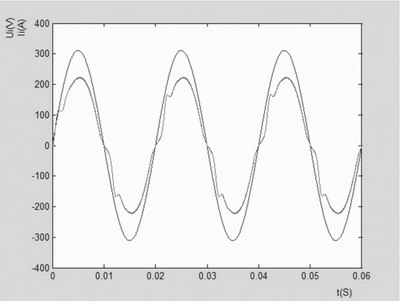

圖3 輸入電壓/電流仿真圖

　　從圖3可以看出，輸入電流較好地跟蹤了輸入電壓，達到了功率因數校正的目的。

　　實驗分析

　　搭好主電路和控制電路，調試后用示波器觀察波形，圖4為輸入交流電壓/電流實驗波形圖。由圖可見，輸入交流電流與輸入交流電壓相位相同，輸入電流波形為正弦波，實現了系統的高功率因數。電壓由于功率管的開關及分布參數的影響還存在一些毛刺，可以通過使用共模電感加以抑制。

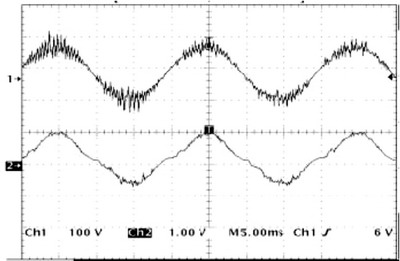

圖4 交流輸入電壓和電流波形

　　結語

　　綜上所述，在單相功率因數校正電路中采用升壓ZVT-PWM 轉換器，可以實現軟開關PFC。實驗結果表明，該電路很好地達到了功率因數校正的目的，而且減少了開關管的損耗，抑制了電磁干擾并提高了系統的效率?！?/P>
