隨著信息技術的飛速發展，移動終端設備如手機、PDA、掌上電腦等產品正越來越多地得到廣泛使用。加上目前移動終端設備的處理器性能不斷提高、無線應用程序不斷增加、圖形功能越來越先進。功能上的增加，導致了移動終端產品的功耗越來越大；因此，對電池的提出了更高的性能要求，尤其體現在電池的管理方面，其中包括電池的充電管理和電池的監控，這是嵌入式產品開發中必須考慮的問題。

　　2. 電池管理芯片介紹

　　2.1. 電池充電管理芯片bq24032A

　　電池管理芯片bq24032A支持USB充電和AC充電方式。通過bq24032A對電池進行充電。此芯片提供整個系統的電源輸出。其中電池管理芯片bq24032A 的VBAT接于電池監控芯片bq26220的VBAT引腳。PSEL為電源選擇端口，可以用于選擇由那種輸入電源作為主輸入電源（USB或AC）。如果主輸入電源不可用，系統將自動采用第二種輸入電源進行輸入，電池輸入作為的選擇，當USB或AC電源不存在時才選擇使用電池作為供電源。PSEL被設置為低時，USB被選擇為主輸入[1]。下圖1為電池管理芯片bq24032A及其外圍電路圖：

　　
圖1 電池管理芯片bq24032A及其外圍電路圖

　　2.2. 電池監控芯片bq26220

　　bq26220芯片是先進的電池設備監控模塊，它可地測量充電和放電電流，并支持所有管理電池容量的必要功能，這個芯片可用于手持電話、PDA、和另外的便攜式產品中。bq26220芯片和主控制器一起執行電池的管理功能，主控制器負責將bq26220的數據傳送到終端用戶電源管理系統中和接收相應的數據。這個模塊提供64比特通用閃存，8比特的ID ROM，和32比特的RAM存儲空間。這些非易失的存儲空間能夠保存電池的監控信息或關鍵的電池參數。

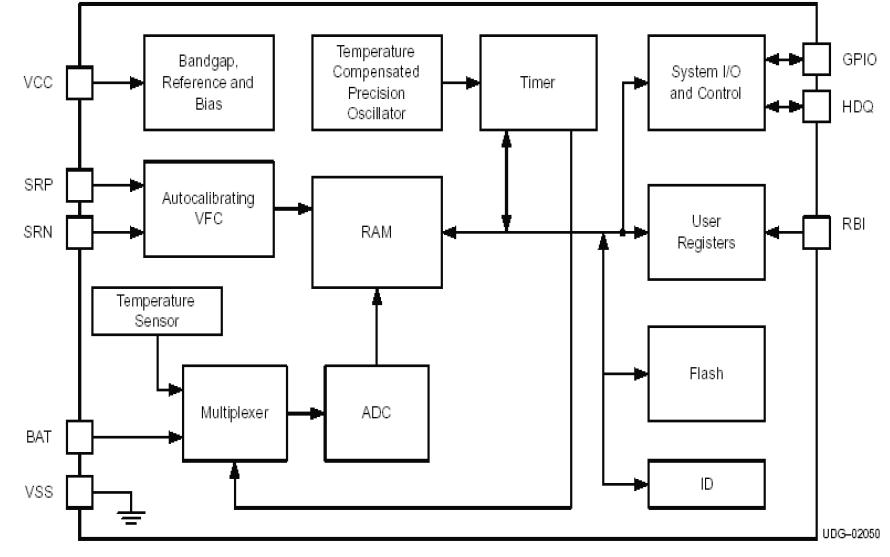

　　其中，BAT為電池電壓檢測輸入端口，這個引腳被用于檢測和測量電池的電壓值。HDQ為單線HDQ接口，是一個單線串行通信接口，它是雙向輸入的，負責將寄存器的信息傳遞給主控制器，并接收主控制器的信息到寄存器中，電池監控芯片bq26220 的HDQ端口接于PXA272處理器的GPIO119端口[2]。下圖2為bq26220芯片原理模塊圖：

　　
圖2 bq26220芯片原理模塊圖

　　3. 電池驅動模型和驅動初始化過程

　　Windows CE中包含的樣本設備驅動程序分為兩種類型：單片驅動程序（Monolithic device driver）和分層驅動程序（Layered Device driver）。采用分層開發模式可以降低開發難度，縮短開發周期，在電池驅動開發中使用分層驅動開發模式。

　　分層驅動程序由兩個獨立的層組成：上層是模型設備驅動程序（MDD），下層是依賴平臺的驅動程序（PDD）。設備驅動程序服務器提供的接口（DDSI）是在PDD中實現的函數集，并由MDD調用。由于微軟提供了所有與MDD模塊相關的源代碼，所以對這部分不用做任何改動，只需將自己的PDD模塊與MDD模塊鏈結成一個公用庫即可[3]。MDD通過IoCTLS調用PDD中的特定函數來訪問硬件的具體特性。

　　Windows CE電池驅動要求的MDD函數包括：

　　Init、Deinit、Open、Close、Read、Write、Seek、PowerDown、PowerUp、IOControl。

　　Windows CE電池驅動要求的PDD函數包括：

　　BatteryPDDInitialize、BatteryPDDDeinitialize、BatteryPDDGetStatus、BatteryPDDGetLevels、BatteryPDDSupportsChangeNotification、BatteryPDDPowerHandler、 BatteryPDDResume。

　　電池驅動初始化過程

　　在系統上電自檢成功后，上層調用電池驅動入口函數，進行電池驅動初始化工作：

　?。?）判斷是否已經進行中斷事件初始化，如果沒有初始化，則進行下面的操作，如果已經進行了初始化，則關閉事件句柄。

　　（2）初始化電池全局變量。

　?。?）如果中斷事件成功，則調用ResumeThreadProc創建電池線程。在線程的主調函數中，設置電池線程的優先級，然后在循環中等待中斷事件。

　?。?）調用PDD層的初始化函數BatteryPDDInitialize；在PDD層中，為GPIO寄存器和電源管理寄存器開辟兩段虛擬內存。

　?。?）初始化AC97的寄存器。

　?。?）初始化存放電池電量值的環形緩沖區。

       （7）調用BatteryAPIGetSystemPowerStatusEx2函數更新電池電量結構體PSYSTEM POWERSTATUS_ EX2中的數據。

　　4. BatteryAPIGetSystemPowerStatusEx函數

　　BatteryAPIGetSystemPowerStatusEx函數主要獲取系統電源狀態值。在執行過程中是通過調用BatteryAPIGetSystemPowerStatusEx2函數來完成的。而BatteryAPIGetSystemPowerStatusEx2函數調用 BatteryPDDGetStatus函數以獲取電池狀態信息，BatteryPDDGetStatus函數通過調用GetMainBatteryVoltage獲取主電池電壓值，通過調用GetPowerDevStatus獲取電池設備狀態，并獲取剩余電量的比例值。下圖3為BatteryAPIGetSystemPowerStatusEx函數調用關系圖：

　　
圖3 BatteryAPIGetSystemPowerStatusEx函數調用關系圖

    5. CalcMainBatteryVoltage獲取電池電壓值

　　bq26220通過BAT端口檢測電池電源，并
且通過寄存器BATH-BATL傳遞給上層。這個BATH（地址＝0x72——從第0比特到第2比特）和BATL低比特寄存器（地址＝0x71——從第0比特到第7比特）包含電池電壓經過ADC轉換后的結果。這個電壓以11比特、2.44mV為步長、并帶有LSB的二進制形式表達出來。BATH寄存器的第3比特代表MSB，BATL的第0比特代表LSB。電壓測量范圍為5V。

　　BATH寄存器的第3比特到第7比特存儲電壓ADC后的偏移量信息，這個重要的信息比特是在4比特（第3比特到第7比特）偏移數據后的標記比特。

　　LSB獲取修正因子，以μV為單位，主控制器負責通LSB 獲取修正因子和偏移量來測量ADC后的電壓值。下面是計算公式：

　　正確的＝VBAT×（2.44＋LSB修正因子）－偏移量

　　計算舉例如下：

　　例如：如果真實的LSB＝＋2.45mV，偏移量＝＋80mV

　　計算正確的VBAT：

　　LSB修正因子＝＋10μV＝0.001 mV

　　偏移量＝＋10 ×8mV＝80 mV

　　正確的＝VBAT×（2.44＋0.01）－80

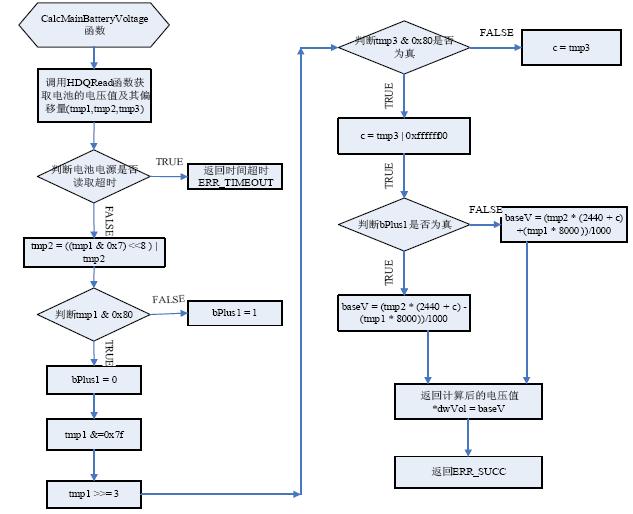

　　程序具體實現流程如下圖4：

　　
圖4 CalcMainBatteryVoltage函數流程圖

　　6. 電池電量計算方法

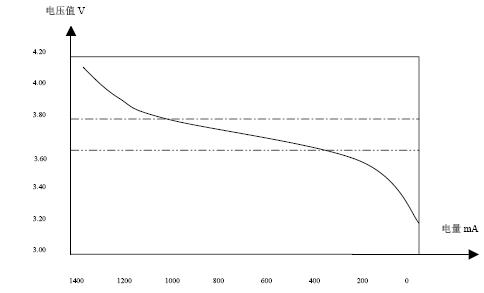

　　原來電池電量百分比顯示的其實是電壓百分比?？墒怯布矫鏈y試發現，電池電量和電池電壓并非成簡單的線性關系，因此需要分區間進行百分比的轉換校正。常溫下，我們設備獲得的電池電壓和電量曲線大致如下（圖5）：

　　
圖5 電池電壓和電量的關系圖

　　在驅動程序中創建了一個為16個字長度的環形緩沖區，采樣點數增加為16個，這樣可以增加對采樣結果的可靠性。電池電壓采樣值even_samp為16個采樣值的和去掉一個值和一個值后再取平均值。

　　在我們的移動終端設備中，電池的電壓為559（4.10V），電壓為455（3.30V），以圖5中的兩條虛線作為區間的分界線，可分為4.10V~3.80V，3.80V~3.60V，3.60V~3.30V這三個區間，對電池電壓值進行分區間的處理，三個區間上的曲線斜率近似為：

　　4.1V～3.80V：Kl=（100－70）／（4.10－3.80）
       3.80V～3.60V：K2=（70－20）／（3.80—3.60）
       3.60V～3.30V：K3=20／（3.60－3.30）
       4.10V～3.30V：K=100／（4.10－3.30）

　　在進行電池電量百分比的轉換時，當我們獲得在559~455區間內的采樣值后，首先獲得原來的百分比值voltage_percent= （even_samp－455） * l00/（559－455）。然后針對不同的區間進行相應的調整，得到的電量百分比分別為：

       4.10V～3.80V：voltage_ercent+=（4.10－even_samp * 7.5/1024）×（K－K1）
       3.80V～3.60V：voltage_percent+=（3.80－even_samp * 7.5/1024）×（K－K2）
       3.60V～3.30V：voltage_percent－=（even_samp－3.30V * 7.5/1024）×（K－K3）

　　通過對以上三個區間的分別處理，這樣就獲得了相對正確的電池電量[4]。

　　7. 小結

　　本文介紹了在Windows CE系統中,基于電池充電管理芯片bq24032A和電池監控芯片bq26220芯片的電池驅動的實現。主要介紹了電池電壓的獲取和電池電量的計算方法。對電池管理提供了很好的借鑒。
