當輸入至輸出的開銷電壓(overhead voltage)和/或充電電流較高時，線性電池充電器的功耗相當大。以一般的便攜式DVD播放器(雙節鋰離子電池組、12V車載適配器、1.2A額定充電電流)為例，其線性充電器的平均功耗超過5W。
　　bq241xx系列開關充電器是對過熱問題的簡便解決方案。內置功率FET能夠提供高達2A的充電電流。同步PWM控制器的工作頻率為1.1MHz，輸入電壓可達18V，非常適用于由單節、雙或三節電池組供電的系統。該系列開關充電器具有的高電壓、高電流、高效率等優異特性，并且與集成的反向漏電保護和內部環路補償電路一起，井然有序地排列在小型QFN封裝(3.5X4.5mm)中，既可節省板級空間，還能縮短系統設計時間。

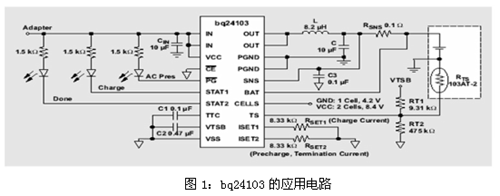

　　基于bq24103的設計范例如圖1所示。在這個設計中，適配器電壓為12V，電池組為1800mAH的2S鋰離子電池，電池穩壓要求為4.2V/節，電池截止電壓為3V/節，快速充電電流為1.2A，預充電與終止電流為120mA，安全定時器滿量程為5小時。下面將通過計算選擇合適的電感、電容和電阻元件。
確定電感L的值

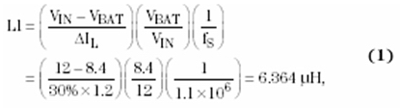

　　假設紋波電流為30%，則電感可由式(1)求出：

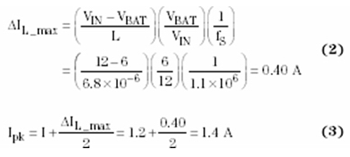

其中L=8.2µH。為防止電感飽和，電感飽和電流應大于峰值電流。

因此可選擇8.2µH、1.6A、39mΩ SumidaCDRH5D28電感。

確定輸出電容C的值
內部環路補償?shù)闹C振頻率fO約為16kHz。為達到的環路穩定性,電容C的值為：

因此選擇10µF、25VX7R1206陶瓷電容。
確定檢測電阻RSNS的值

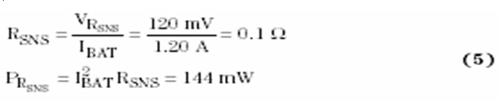

RSNS上的電壓VRSNS等于100mV～200mV，為獲得標準的電阻值，將VRSNS設定為120mV，則：

因此選擇1%、100mΩ、0.25W電阻。

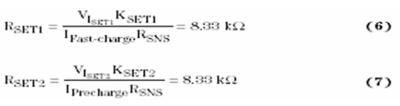

確定RSET1與RSET2的值
已知VISET1=1.0V、VISET2=0.1V、KSET1=KSET2=1000V/A。

電阻。 因此選擇1%、8.33kΩ
確定C1的值
C1用于設定快速充電定時器,可通過下式計算C1的值。

為實現較好的溫度性能，請選擇0.12µF或0.1µF的X5R或X7R陶瓷電容。
確定RT1與RT2的值
　　RTS為熱敏電阻的電阻，其電阻值隨溫度降低而變小。使用一個103AT-2熱敏電阻，并假設該電阻在低溫、高溫環境下的電阻值分別為RTS_Cold=27306Ω(0℃)、RTS_Hot=4935Ω(45℃)。

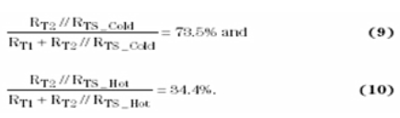

低溫下的電壓閾值VLTF=73.5%×VTSB，高溫下的電壓閾值VHTF=34.4%×VTSB。所以：

由以上方程可以得出RT1=9.31kΩ、RT2=475kΩ。

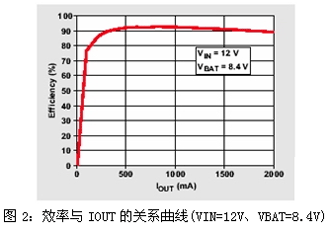

　　圖2 中顯示了使用 bq24103 EVM的效率值曲線。為提高效率，在PCB設計時必須遵循以下設計原則：1)電源連線盡可能短，線間距盡可能大；2)電源級與控制級應分別接地，并且在單點上進行連接；3)去耦電容盡量靠近引腳；4)化電流傳感反饋環路；5)電感盡量靠近OUT引腳。
