研諾推出內置LDO高集成4通道白光型LED驅動器
出處:sillboy 發布于:2007-12-18 09:47:27

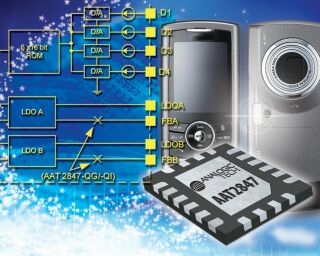

AAT2847用作1個可提供高達120mA的輸出電流的低噪音、三重模式直流/直流電荷泵轉換器,該器件的4個通道都可提供用于WLED的、高達30mA的偏置電流。為了保證顯示亮度的統一,WLED背光偏置電流匹配典型值為0.5%。該芯片采用研諾的先進簡化串行(AS2Cwire)數字接口,用于每個背光LED通道的開、關以及電流設置。電流水平可設置多達52級,其中包括在30mA、20mA以及15mA三個不同的電流范圍各16種電流設置,同時4個低電平電流設置可低至50μA。
每個LED通道帶有內置短路保護和自動關閉功能。1個低關閉電流功能可將負載從輸入斷開,將靜態電流降低到1μA以下。AAT2847還集成了兩個LDO。每個LDO可由自身獨立開啟輸入控制,支持高達200mA的輸出電流。固定或可調輸出版本現已供貨。
AAT2847的額定工作溫度范圍是-40至+85℃,采用20管腳、3×4×0.75mm 的TQFN封裝,訂貨量為1,000片時每片單價為1.09美元。
