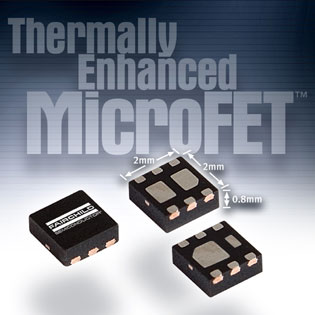

飛兆半導體公司 (Fairchild Semiconductor)日前推出11種新型MicroFET MOSFET產品，提供業界廣泛的的散熱增強型超緊湊、低高度 (2 x 2 x 0.8mm) 器件，面向30V和20V以下的低功耗應用，包括移動電話、數碼相機、游戲機、遠程POS終端，以及其它大批量的便攜式產品。這些產品需要空間優化和為了延長電池壽命和保證可靠性而需要的散熱和電氣性能。MicroFET功率開關結合飛兆半導體的先進PowerTrench技術和業界標準的模塑無鉛封裝 (MLP)，因此，較之于傳統使用大型封裝的功率MOSFET，MicroFET 器件在散熱性能和節省空間方面有著顯著優勢。

　　飛兆半導體的MicroFET采用MLP封裝，為設計人員帶來全新的封裝選擇，即是在充電器、升壓轉換器、DC/DC轉換器及負載開關應用中廣泛采用的SSOT-6或SC-70器件封裝之外。采用2x2mm MLP封裝的MicroFET較3x3mm SSOT-6封裝的MOSFET體積減小55%，同時具有更高的性能。例如，較之于典型的雙P溝道SSOT-6 (9mm2) 器件，MicroFET (4mm2) 的 RDS(ON) 降低了17% (95 m?對比于115m?)、熱阻降低16% (151°C/W對比于180°C/W (銅焊盤數值))。此外，與較大的3x1.9mm MLP器件甚至是類似的小型封裝SC-70相比，MicroFET器件提供的散熱性能和效率明顯高出很多。舉例說，與雙P溝道SC-70器件相比，飛兆半導體MicroFET的RDS(ON) 低80%、熱阻低65%。

　　飛兆半導體低壓功率業務市務總監Chris Winkler稱：“飛兆半導體提供了面向低壓應用的產品系列。這些易于實現和節省空間的高性能MOSFET，是所有用戶的低壓開關和功率管理/電池充電系統的理想選擇。在2005年，飛兆半導體率先推出MLP封裝的MicroFET，具有以往在SC-70外形中使用SSOT-6器件才能提供的高性能。飛兆半導體此次推出11種新器件，為客戶提供了更多擴充的MicroFET產品系列的選擇?！?/P>

　　這些無鉛器件能達到甚至超越IPC/JEDEC的J-STD-020C標準要求，并符合現已生效的歐盟標準。
