摘要：AD5300是美國AD公司產生的CMOS單電源串行8位數據轉換器,它具有體積小、功耗低、接口簡單寬工作電壓等優點,特別適用于電池供電的便攜式儀器。文中介紹了AD5300的特點、功能和工作時序。同時給出了由AD5300組成的雙極性電壓輸出D/A轉換器的應用電路。

    關鍵詞：AD5300 D/A轉換 串行 時序 低功耗

1 AD5300的特點及功能

　　AD5300是美國ANALOG DEVICES公司生產的具有電壓緩沖輸出的高速串行8位DAC,

　　它與10位數模轉換器AD5310和12位數模轉換器AD5320在引腳功能上完全兼容。

AD5300具有如下特點：

　　●采用單電源供電,電壓范圍為2.7～5.5V;

　　●微功耗,正常模式下的典型功耗為0.7mW（VDD=5V）或0.35mW(VDD=3V),是電池供電設備的理想選擇;

　　●具有獨特的掉電工作模式,可大大降低芯片功耗,掉電模式下的典型工作電流為50nA（VDD=3V）或200nA(VDD=5V);

　　●具有上電復位電路（Power-On-Reset）,可在每次上電后自動復位;

　　●以電源電壓VDD為芯片參考電壓,從而使DAC具有0V～VDD充容的動態輸出范圍;

　　●內含輸出緩沖放大器,因而使DAC具有高達1Vμs的轉換速率;

　　●采用高效的三級串行接口,可與SPI、QSPI、MICROWIRE總線及DSP接口標準兼容,串行時鐘頻率可高達30MHz。

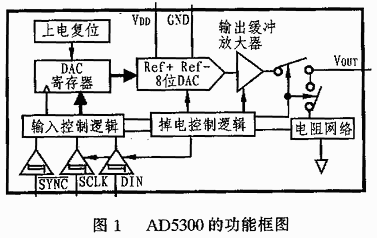

　　AD5300的功能框圖如圖1所示,它主要由施密特觸發輸入電路、輸入控制邏輯、移位寄存器、上電復位邏輯、8位DAC、輸出緩沖放大器、掉電模式控制邏輯和電阻網絡等部分組成。

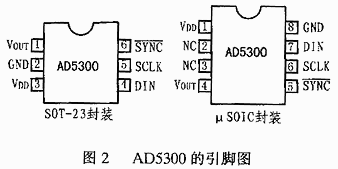

　　AD5300共有兩種封裝形式：6腳SOT-23和8腳μSOIC,如圖2所示,各引腳的功能說明如表1所列。
表1 AD5300的管腳及功能說明

管  腳	名  稱	功  能  說  明
1	VOUT	DAC的模擬電壓輸出端,VOUT=0～VDD
2	GND	地
3	VDD	電源端,范圍為2.5～5.5V
4	DIN	串行數據輸入端。數據在SCLK的下降沿輸入
5	SCLK	串行時鐘輸入端,頻率可高達30MHz
6	SYNC	電平觸發控制輸入端（低電平有效）

2 AD5300的工作原理

　　2.1 AD5300的通信時序

　　AD5300具有一個三線串行接口（SYNC,SCLK,DIN）,它與SPI、QSPI、MICROWIRE及DSP接口標準兼容。AD5300通過這三線串行接口與外部通信,接收模式控制字及D/A轉換的數字量存放在片內的16 bit移位寄存器中,一旦通信完成,DAC即把數字量進行D/A轉換以輸出與數字量成正比的模擬電壓VOUT,VOUT由下式計算：

VOUT=VDDD/256

　　式中,VDD為芯片的工作電源電壓;D為D/A轉換的數字量。

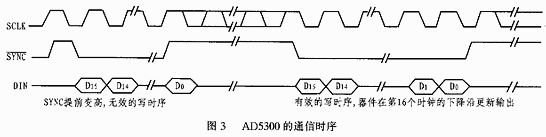

　　AD5300為單向通信,它只有外部的寫操作,其通信時序如圖3所示。當SYNC由高變低時,通信開始,DIN在SCLK時鐘信號的控制下,在SCLK的下降沿將數據輸入移位寄存器。只有當16位數據全部輸入寄存器,即SCLK的第16個下降沿過后,移位寄存器才將輸入的數據加載進去,從而完成寫操作。在串行數據輸入AD5300時,其順序是從D15開始,一位為D0。在串行數據輸入過程中,SYNC必須保持為低電平,直到通信結束,否則,寫操作無效。如果外部對AD5300進行寫

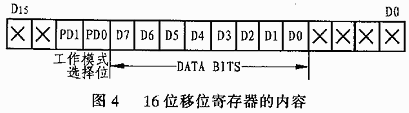

　　操作后,緊接著要進行第二次寫操作,那么SYNC在次寫操作完成后至少應保持33ns(VDD=3.6V～5.5V)或50ns(VDD=2.7V～3.6V)的高電平,以使SYNC能產生一個下降沿來啟動下寫時序。圖4所示為16位移位寄存器的內容。

2.2 AD5300的工作模式

　　AD5300有4個獨立的工作模式,即一個正常工作模式和三個掉電工作模式（PowerDown）,模式選擇可通過移位寄存器的PD1和PD0來決定,具體的工作模式分配情況如表2所列。
表2 AD5300的工作模式

PD1	PD0	工  作  模  式
0	0	正常模式
0	1	輸出端接1kΩ電阻到地
1	0	輸出端接100kΩ電阻到地
1	1	三態

　　AD5300在正常模式（模式0）下,輸出端VOUT的輸出為與數字量成正比的模擬電壓;而在掉電模式時,其輸出端VOUT將在芯片內部通過一個電阻接地（模式1、2）或保持開路（三態,模式3）。此時其芯片內部的移位寄存器的內容不變。正常工作模式（VDD=5V）時,芯片的典型工作電流為140μA,而掉電模式時的工作電流可下降到200nA或50nA（VDD=3V）。

3 典型接口電路

　　圖5為AD5300與80C51的接口電路。80C51的TXD用于驅動AD5300的SCLK,而RXD則用于驅DIN,其SYNC由80C51的P3.3控制,在P3.3置低時,通信開始。由于80C51的串口僅能傳送8位數據,因此,在傳送完成后（高8位數據）,應接著第二次傳送（低8位數據）,在此期間,P3.3（SYNC）應一直保持為低,直到通信結束。值得注意的是：80C51串口的數據輸出是低位先出,而AD5300的16位移寄存器則是高位先入,因此,在80C51向AD5300寫操作前應將數據作相應的調整。

　　AD5300與CPU的接口與可以參照80C51的雙向I/O口模擬串行通信時序來實現對AD5300的寫操作。

4 雙極性電壓輸出D/A轉換電路

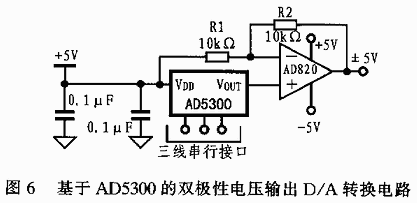

　　圖6所示電路是由AD5300和運放AD820組成的雙極性電壓輸出D/A轉換器,其數字量00H對應于模擬輸出電壓的-5V,而FFH則對應+5V輸出。輸出電壓可通過下式計算：

Vo=VDD（D/256）[(R1+R2)/R1]-VDD（R2/R1）

當R1=R2=10kΩ,VDD=5V時,Vo=10D/256
