功率放大器PA34及其應用
出處:gooog 發布于:2007-11-09 11:50:54
關鍵詞:PA34 SOA 雙向電機驅動
1 概述
PA34是APEX公司推出的7腳TO220封裝的大功率運算放器,它的輸入共模范圍很寬,且內含輸出限流保護功能,同時具有很寬的電源電壓范圍。其中單電源時電源電壓范圍5V~40V;雙電源時電源電壓范圍為±2.5V~±20V。PA34的效率很高,其輸出電流值為2.5A,且失真很小。
PA34功率放大器可廣泛應用于半橋或全橋電機驅動、音響功放以及眾多的單電源系統,如5V外部電路系統、12V自動化系統及28V航空航天系統等領域。
2 引腳排列和主要參數
圖1所示是PA34的外形封裝和引腳排列示意圖。其主要參數如下:
●電源電壓:5V~40V;
●輸出電流:PA34的輸出電流與電源到輸出間的電壓值有關,具體參數可參見圖2的SOA曲線;
●內部功耗:18.5W;
●差模輸入電壓:±Vs;
●共模輸入電壓:+Vs~-Vs-0.5V;
●結溫:150℃;
●焊接溫度(10s):300℃;
●貯存溫度范圍:-65~150℃;
●工作溫度范圍:-55~125℃。
3 主要管腳功能
PA34除了具有輸入、輸出和電源輸入引腳外,還具有兩個較為特殊的引腳VBOOST和ISENSE。
3.1 VBOOST管腳
VBOOST管腳是PA34運放的第二級負載正端,當這個管腳連接到高于+Vs的5V電源時,它將對上面的晶體管(連接成射跟隨器的達林頓管)提供更大的驅動,因而可使輸出晶體管更好地飽和。
VBOOST管腳大約需要10~12mA的電流,動態時具有1kΩ的阻抗。應用到VBOOST的電壓為40V(相對于-Vs)。+Vs和VBOOST間的電壓差是沒有限制的。

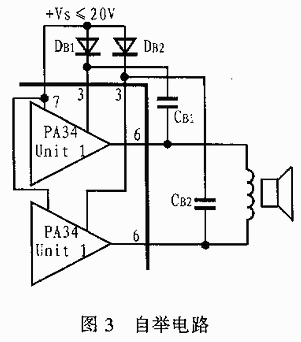

圖3給出了一個自舉電路,該電路的耦合輸出波形將在VBOOST管腳輸出。而這將會引起VBOOST電壓從它的初始值向正電壓擺動,其擺動值為+Vs-0.7V(二極管管壓降),初始值和擺的總線為VBOOST的輸出。換句話說,如果VBOOST初始值為19.3V,輸出擺正向電壓為18V,那么VBOOST上的電壓應為19.3-0.7+18等于36.6V。
3.2 ISENSE管腳
ISENSE管腳可用來和輸出級的負半邊串聯。只有當負電流輸出時,電流才流過這個管腳,此時流過這個管腳的電流和流過輸出端的電流值相同。也就是說,如果有-1A的電流流過輸出,則ISENSE管腳將有1A的電流流過,而如果+1A流過輸出,則ISENSE管腳的電流應當為零。
4 應用說明
4.1 安全工作區(SOA)

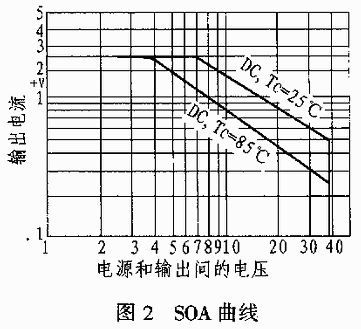

PA34的SOA曲線可參見圖2,該安全工作曲線考慮所有限制的影響,當電路中具有足夠的輸出電流,對于電阻性負載來說,這種情況比較簡單,而對于感性負載和具有反向電動勢(EMF)的負載來說這一問題就變得相對比較復雜。
在瞬態條件下,容性和感性負載只有滿足表1給出的條件值時才是安全的。但對于持續的、高能量的回饋,還必須外接快速恢復二極管。
表1 PA34的容性和感性負載安全值
| ±Vs | 容性負載 | 感性負載 |
| 20V | 200μF | 7.5mH |
| 15V | 500μF | 25mH |
| 10V | 5mF | 35mH |
| 5V | 50mF | 150mH |
4.2 穩定性
為了保證電路的穩定性,幾乎所有的非互補型輸出運放都采取輸出級拓補電路,對于不同的輸出電流極性,由于其在增益和相位上的響應不匹配,因此,要使制造商考慮到所工作條件下的補償是很困難的。
使用時,可以在PA34的輸出端到地之間接一個1Ω的電阻并并聯一個0.1μF的電容(電源和地必須有合適的旁路電容),這樣可以避免PA34在應用電路中產生局部輸出振蕩。
5 應用電路

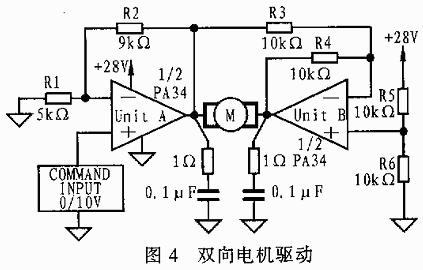

圖4是利用兩個PA34設計的雙向電機驅動電路,圖中,R1和R2將運放A的同相增益設定為2.8,而運放B是運放A的輸出驅動的一個單位增益反相器。需注意的是:運放B反相端的參考節點電壓應通過電阻R5和R6設置為電源的中點電壓(14V)。當輸入為5V時,A的輸出為14V,這等于參考節點電壓。由于運放B的輸出也是14V,這樣,穿過電機的電壓為0V。當輸入電壓高于5V時,流過電機的電流從左到右。而當輸入電壓低于5V時, 流過電機的電流方向與之相反,從而使電機做反向轉動。
6 安裝注意事項
在安裝PA34時,應注意以下幾點:
(1)必須用散熱器,因?yàn)榧词乖诳蛰d情況下,PA34內部功耗也在3.6W左右,因而必須使用散熱墊圈成導熱膠。
(2)盡量避免折彎引腳,否則會損壞運放的內部電路結構。
(3)在管腳焊到固定端前,必須使補底盡可能貼緊散熱器。
(4)無論對管腳有何種方向的擠壓,都必須提供必要的應力釋放。
