緊急電話系統是高速公路交通通信設備配套設施之一，由路側分機和監控中心控制設備構成。路側分機需要對供電、充電電壓進行周期性的數據采集，經過A／D轉換器，將模擬電壓信號轉換為數字信號定期的傳輸?shù)奖O(jiān)控中心。

　　A／D轉換轉換器，根據輸出的信號格式，可分為并行A／D和串行A／D。并行方式一般在轉換后可直接讀取數據，但芯片的引腳比較多；串行方式所用芯片引腳少、封裝小，在PCB板上占用的空間也小，但需要通過軟件處理才能得到所需要的數據。

TLC0838簡介

TLC0838的主要特點

　　TLC0838是美國德州儀器公司生產的8位逐次逼近模數轉換器。具有輸入可配置的多通道多路器和串形輸入輸出方式。這些接口在與微控制器連接時可以配置成移位寄存器，其多路器可由軟件配置為單端或差分輸入，也可以配置為偽差分輸入。另外，其輸入基準電壓大小可以調整。存全8位分辨率下，它允許任意小的模擬電壓編碼間隔。由于TLc0838采用的是串行輸入結構，因此封裝體積小，可節省51系列單片機I／O資源，價格也較適中。其種類有商業級別，工作環境為0℃～+70℃，_T業級別，工作環境為－40℃～+85℃。更高的可達－40℃～+125℃。在實際運用中我們選用的是TL0838I型號，滿足了實際需要。TLc0838主要特點如下：

　　(1)8位分辨率；

　　(2)易于和微處理器接口或獨立使用；

　　(3)可滿量程工作；

　　(4)可用地址邏輯多路器選通8輸入通道；

　　(5)單5V供電，范圍為0～5V：

　　(6)輸入和輸出與TTL、CMOS電平兼容；

　　(7)時鐘頻率為250kHz時，其轉換時間為32μs；

　　(8)總調整誤差為±1LSB。
工作特點

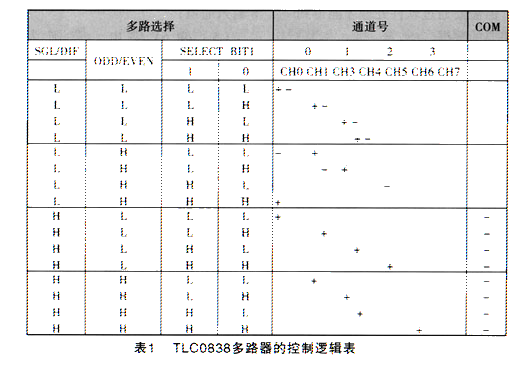

　　TLC0838可通過和微控制器相連的串行數據鏈路來傳送控制命令，在使用前需要對通道進行選擇和輸入端進行配置，其控制邏輯表如表1所列。

　　輸人配置可在多路器尋址時序中進行。多路器地址可通過DI端移人轉換器。多路器地址選擇模擬輸入通道可決定輸入是單端輸入還是差分輸入。當輸入是差分時，應分配輸入通道的極性，并應將差分輸入分配到相鄰的輸入通道對中。例如通道0和通道1可被選為一對差分輸入。另外，在選擇差分輸入方式時，極性也可以選擇。一對輸入通道的兩個輸入端的任何一個都可以作為正極或負極。

　　通常TTLC0838在輸出以位(MSB)開頭的數據流后，會以位(LSB)開頭重輸出一遍(前面的數據流)。
引腳功能描述

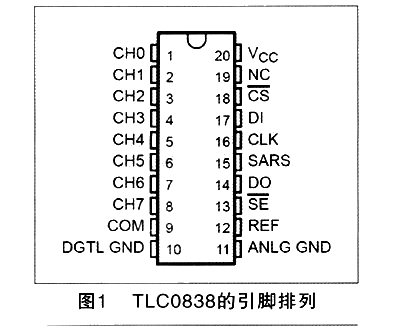

　　TLC0838的引腳排列如圖1所示，其中CH0～CH7為模擬輸入端；Cs為片選端；DI為串行數據輸入，該端僅在多路器尋址時(MUX Settling Time)才被檢測；DO為A／D轉換結果的三態串行輸出端；CLK為時鐘；SARS為轉換狀態輸出端，該端為高電平時，表示轉換正在進行，為低電平則表示轉換完成；REF為參考電壓輸入端；VCC為電源；DGTLGND為數字地，ANGL GND為模擬地，COM公共端；／SE為數據保持，輸出，該端為高電平時，數據保存在數據線上，該端為低電平時，數據輸出。

與單片機的接口電路設計

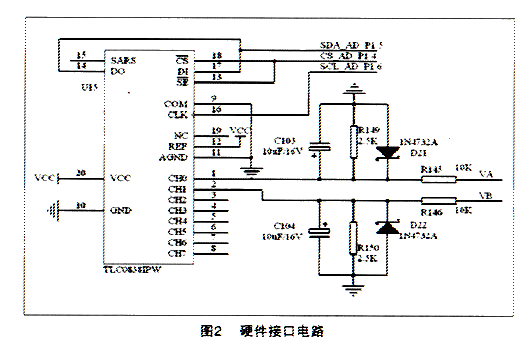

　　TLC0838與AT89s51單片機的硬件接口電路的電路原理如圖2所示。圖中，單片機的P1.4接TLC0838的片選信號，P1.6用于產生A／D轉換的時鐘，P1.5為一個雙向I／O口，可用于對模擬輸入進行配置及輸出轉換所得的數據。在這里，模擬信號以單端方式輸入，參考電壓為5V，即A／D模擬量的輸入范圍為0～5V。由于在實際運用中被檢測信號電壓超過12v，因此通過電阻分壓網絡對被檢測信進行分壓，分得電壓為Ui=2.5K／10K+2.5K=1／5VA(以VA為例)。為了保護檢測引腳不被損壞，在輸入引腳處各加一個4.7v穩壓二極管。圖中電解電容起到濾波作用，能夠濾掉電源線上微小干擾。

　　由于篇幅有限，圖中只畫出第0、1通道，模擬輸入接口檢測電路，VA接太陽能電壓正極，VB蓄電池電壓正極。其他通道接口電路與此相同。

單片機的軟件設計

　　工作時，單片機通過編程產生串行時鐘，并按時序發送與接收數據位，完成對通道數據的寫人設置和轉換結果的讀出。與TLC0838有關的代碼截取如下：

　　TLC0838在測量量程為0～5v，十六進制表示為OOH—FFH，例如，當測量結果為09AH，根據公式：計算電壓=(9A／FF)*5=3.019v，由于電路上采用了分壓方法，岡此需要將轉換結果*5，經換算后出來的為實際數值≈15.1V。這個過程可在PC上處理。

　　在緊急電話系統，通過單片機I／0引腳與有TLC0838連接，只需3根引腳，該方式在完成模、數轉換功能的前提下省卻了大量外部擴展器件，減少了印刷電路板的面積，同時也增強了抗干擾能力，降低了硬件成本。
