MAX7232BF為串行輸入4位數據、2位小數點和4位地址；輸出為10位數據加20個獨立小數點，數據輸出代碼為BCD碼，每一位的2個小數點都在COM3上。可以直接與微處理器連接。
       1　管腳結構及說明

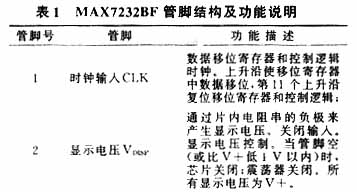

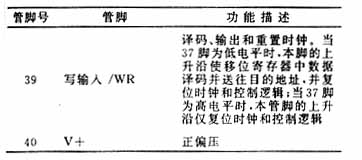

　　MAX7232BF具有雙列直插式40管腳封裝和四邊形式44腳封裝。現以40腳封裝的通用形式介紹其管腳結構及功能；44腳封裝的形式類似，只是有部分管腳為空（NC），以及其他管腳號與其功能相對40腳有些差異。如表1所示。




       2　動態顯示驅動時序
　　由于LCD顯示驅動信號與LED顯示驅動信號不大相同，因而不能簡單地在動態顯示驅動方式的LCD電極上加高電平或低電平，否則顯示會出現混亂。另一方面，LCD兩電極間不能有直流電壓，即兩電極驅動信號的平均值應該為0。因此，LCD顯示驅動信號需要采用偏壓法，常用的偏壓法有1／2偏壓、1／3偏壓、1／4偏壓和1／7偏壓等。MAX7232BF驅動信號采用1／3偏壓來進行動態掃描驅動，掃描信號從背電極輸出，顯示信息從筆段電極輸出。



       3　譯碼選擇格式
　　MAX7232BF輸入4位數據、2位小數點和4位地址的二進制數據，他們的組合不同，產生的輸出形式也各不相同。下面將分別討論各種組合的譯碼格式，根據不同的顯示需要，選擇其中不同的編碼組合來產生需要的顯示格式。
       3．1　小數點譯碼輸出格式
　　小數點控制輸入2位，由此產生4種不同的組合，根據顯示的需要可選擇其中任一種格式，譯碼格式如表2所示。

       3．2　數據譯碼輸出格式

　　數據控制輸入4位二進制數據，共形成16種輸出格式，由于MAX7232BF輸出為BCD碼，只需要1～9共9位數字，另外還有1個不輸出控制，其他6位不用。
       3．3　地址譯碼輸出格式
　　MAX7232BF多可輸出10位數據，由4位輸入二進制地址數據來控制。將這4位數據譯碼為16位，其中前10位選擇輸出位的地址，后6位無效。
       4　MAX7232BF的工作時序
       MAX7232BF有3種輸入時序：
　　第1種是用來輸出10位數據（值，可以小于10位）和20個獨立的小數點；
　　第2種是用來輸出10位數據（值，可以小于10位）但不輸出任何小數點；
　　第3種是用來輸出10位數據（值，可以小于10位）但只輸出右邊10個獨立的小數點（AN2）。
　　為了使設計的液晶顯示器的顯示功能盡量強大，不僅要在硬件上保證功能強大，在軟件上也要使硬件的功能盡量發揮出來，所以在時序上要選擇第1種時序，使2個小數點都可以顯示，在此，只讀第1種時序。圖1為這種輸入方式的輸入時序。
　　如圖1所示，其數據輸入時序依次為：AN1→AN2→BD0→BD1→BD2→BD3→A0→A1→A2→A3，要求在時鐘脈沖的上升沿時，按順序輸入這10位數據，他與時鐘脈沖配合進行數據輸入。在每個時鐘脈沖的上升沿，MAX7232BF自動將數據輸入線上的數據讀入，因此，每個時鐘脈沖都要輸入一位數據，不允許在寫期間停止若干周期，直到寫控制線變?yōu)榈碗娖綖橹埂?
