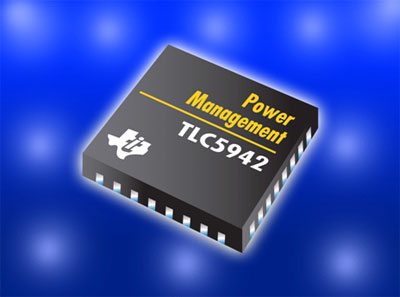

TI 宣布推出16 通道恒流下沉式發光二極管 (LED) 驅動器 TLC5942與TLC5945，以單個 IC 支持單點矯正與灰階控制功能，從而實現高質量視頻。TLC5942與TLC5945驅動器為設計人員提供了更優質的系統可靠性與動態亮度控制功能，增強了多種應用的解析度，如大型面板單色、多色或全色LED 顯示屏、LED 廣告牌以及顯示屏背景照明。

　　作為 TI 深受歡迎的 TLC5940 系列的擴展產品，TLC5942 與 TLC5945 通過集成 IC為大型 LED 顯示屏提供模擬與數字調光等高性能功能。TLC5942 提供 128 步長的單點矯正功能，以便對 LED 發光不匹配的問題進行補償，并通過獨立的專用串行接口端口進行灰階控制與單點矯正功能。所有 16 個通道的電流值均可由一個外接電阻設置。并行通道則能提供更大的電流。TLC5945 針對視頻顯示進行了優化，提供了極快刷新率，支持無延遲的 30MHz 數據傳輸速率，因此能滿足運動場內體育賽事轉播等快速視頻動作的要求。

　　TLC5942 與 TLC5945 具備兩個故障檢測電路，分別支持 LED 開路檢測 (LOD) 與熱誤差標記 (TEF)。LOD 能在顯示期間識別斷開或斷連的 LED。TEF 則能指示出過溫狀況，也就是說，如果 TEF 顯示存在散熱問題，所有輸出驅動器都將關閉。設備冷卻后，TEF 被清空，所有輸出驅動器就會重啟。

更多TLC5942 的特性：
50mA 恒流下沉功能；
支持 PWM 的 12 位（4,096 步長）灰階控制；
支持下沉電流的 7 位（128 步長）單點矯正功能；
高達 17V 的 LED 電源電壓；
3.0V 至 5.5V 的器件偏置電源范圍；
恒流：
通道間的誤差范圍在±1.5% 之內；
器件間的誤差范圍在±3% 之內；
CMOS 級 I/O；
30 MHz 數據傳輸速率；
熱關斷 (TSD)：
高溫條件下自動關斷；
正常溫度下重啟動；
四通道分組延遲降噪，可避免浪涌電流；
工作溫度：-40°C 至 +85°C。

價格與供貨情況
　　TLC59xx 產品系列現已開始批量供貨，可通過 TI 及其分銷商網絡進行定購。TLC5942 與 TLC5945 采用 32 引腳 QFN 或 28 引腳 HTSSOP 封裝。TLC5916 與 TLC5917 則采用 16 引腳 SOIC 或 16引腳 TSSOP 封裝。
