實現PSRR測試的無直流偏置端口分析儀
出處:davina 發布于:2007-11-10 16:48:05

在頻率上實現特征電源紋波抑制比(PSRR)通常要使用帶有直流偏置端口的分析儀,如Agilent的8753設備。例如,要測量負電源紋波抑制比,放大器的-VS腳通過端口1與通過8753偏置口的負直流電壓與正弦波疊加。你可以在端口2測量放大器的輸出來完成測量。不幸的是,因?yàn)榉治鰞x內部的偏壓有限,8753并不能測量低于30千赫的頻率,另外,多數的PSRR與頻率關系曲線在遠低于30千赫的頻率開始。
另一種替代技術,將涉及到使用一種沒有直流偏置口但可以使頻率響應低至10赫茲甚至1赫茲成為特點的分析儀。StanfordResearchSystemsSR785就是這樣一種分析儀,可以使測量值優于-120dB。一種處理這個問題的方式是連接SR785的輸出端口到一個由AD8034產品構建成的緩沖/逆變累加器電路上。

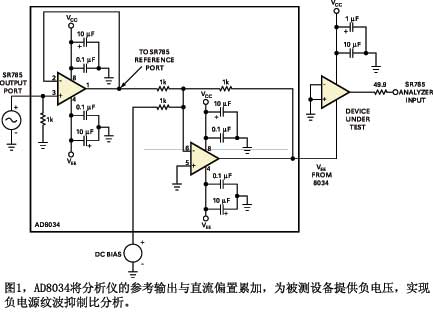

圖1顯示 了一個負電源紋波抑制比測試電路配置。引腳3連接到SR785源輸出端口。引腳1是緩沖放大器的輸出電壓(VOUT),連接到SR785的參考端口。在這里,個放大器把SR785的輸出端與直流電壓偏置隔離出來,并提供正弦波輸出。在AD8034中的第二個放大器累加直流偏置和正弦波,饋送給DUT(被測設備)負電源腳。電路圖略去所有DUT負電源腳的旁路電容器。1k的電阻從腳3連至地來防止非反相輸入浮動,外部直流電源的正端通過1k的電阻饋入腳6。把被測設備的輸出連接到SR785的2A通道來完成測試電路配置。
構建一個擁有AD8034產品雙放大器的緩沖/逆變累加器才是一個好的選擇,因?yàn)樗幸粋€(gè)5V到24V的供應范圍;信號頻率響應遠遠超出1兆赫茲并且有一個大電容性負載驅動能力,可以忽略測試電纜的電容。另外,AD8034產品可提供高達40mA的負載電流。

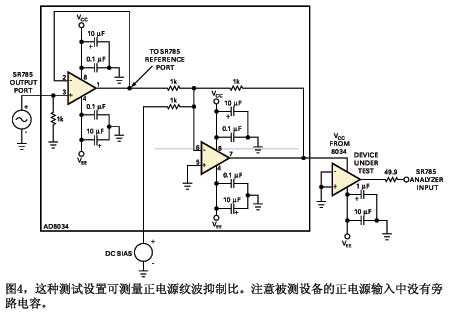

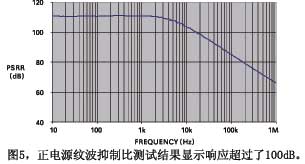

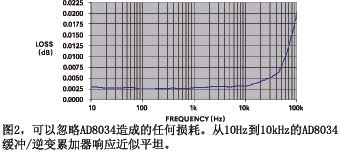

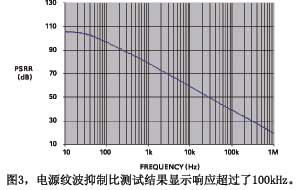

為了讓你對緩沖/逆變累加器的配置工作慢慢建立信心,圖2證明你可以忽視任何由AD8034產品帶來的損耗。此圖說明了AD8034緩沖/逆變累加器的響應從0赫茲至10千赫大約只有0.0025dB損耗,從10至100千赫的損耗約為0.024dB。圖3顯示負電源紋波抑制比的測試結果。惠普HP8753提供的電源紋波抑制與頻率的響應超出100千赫。你可以將腳3連接至SR785的輸出端口,來測試正電源紋波抑制比(圖4和圖5)。緩沖放大器的輸出電壓(VOUT)腳1連接到SR785的參考端口。你可以運用個放大器將SR785的輸出端與直流偏置隔離,并提供正弦波輸出。AD8034中的第二個放大器累加直流偏置和正弦波,并饋送給被測設備的正電源腳。你必須去掉所有被測設備正電源腳的旁路電容器。1k的電阻從腳3連至地來防止非逆變輸入不穩定。外部直流電源負端通過1k的電阻饋送給腳6。將被測設備的輸出連接到SR785的通道2完成測試電路配置。

針對AD8034,假設被測設備的供電電壓為±15V,你需要測試負電源紋波抑制,并假說被測設備的供電電壓為±10v。如果你想保持SR785的輸出峰值為5V,AD8034的放大器就需要足夠的頂部空間來避免±5v信號從SR785的輸出端口削波。在這種情況下,AD80346及-16V的設置足以防止任何問題。這一數值提供足夠的頂部空間來適應處理以±5v為中心的AD8034產品的放大器。-16V可以適應-10V的直流偏置和在AD8034的第二放大器的輸出端輸出以-10v為中心的±5V信號。正電源紋波抑制比也很相像:對于此例,只要將AD8034電源設置到16V和–6V。


也許需要考慮為DUT與AD8034使用獨立電源以簡化問題。然而,你可以在AD8034產品緩沖/逆變累加器的腳6為DUT使用相同的直流電源,以便提供直流偏置電壓。選擇適當?shù)腟R785輸出電壓或分析儀,使被測設備在線性工作區域內運行。這種技術倒也可以用于其它應用。
