本例介紹一款采用555時基集成電路制作的光控開關，它也可以用手電筒的照明光來控制家用電器和電氣設備電源的開與關。
　　電路工作原理

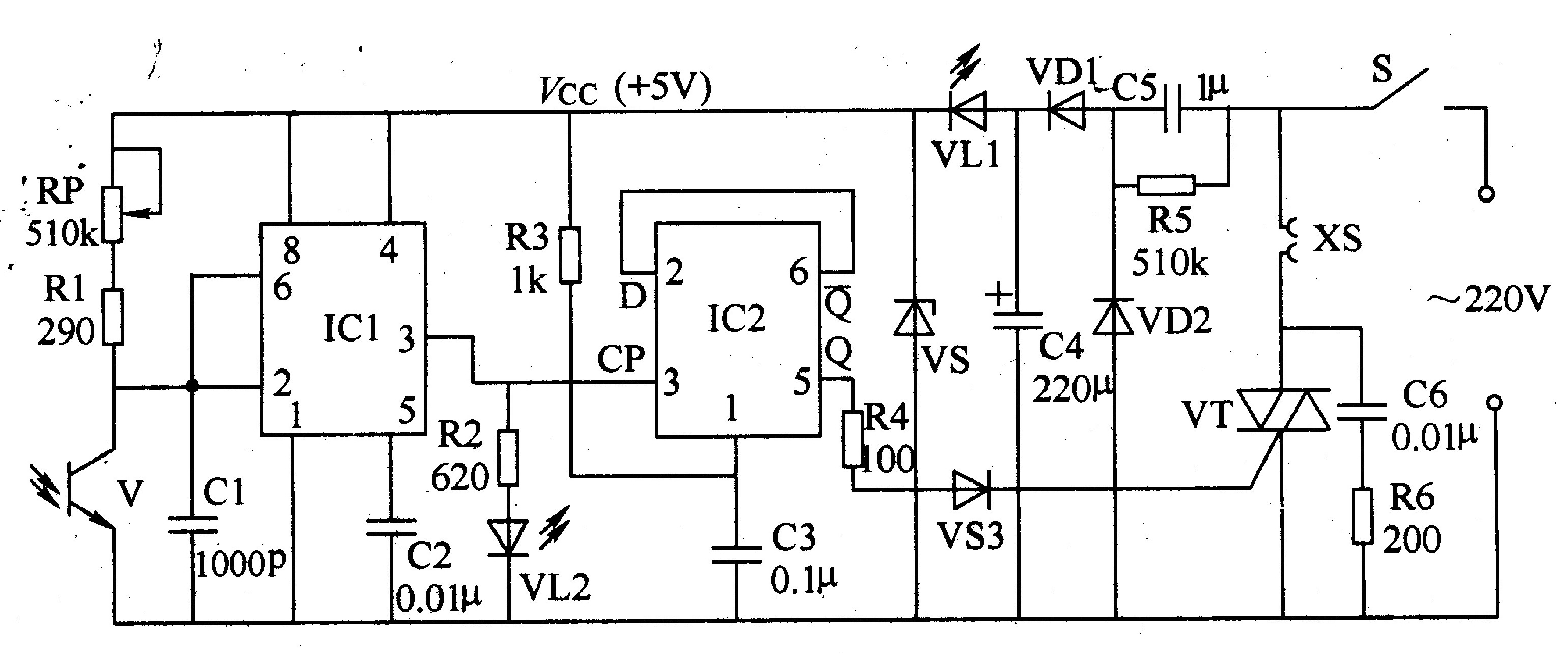

　　該光控開關電路由電源電路、時基集成電路ICl(NE555)、D觸發集成電路IC2(74LS74)、雙向晶閘管VT和光敏晶體管V等組成，如圖3-59所示。

　　電源電路由電源開關S、降壓電容器C5、整流二極管VDl、VD2、穩壓二極管VS、發光二極管VLl和濾波電容器C4等組成。
　　接通S后，交流220V電壓經C5降壓、VDl和VD2整流、C4濾波、VLl限流降壓及VS穩壓后，產生5V左右的直流電壓 (Vcc)供給ICl和IC2，同時VLl點亮。
　　光敏晶體管V與電位器RP、電阻器Rl組成分壓電路，決定lCl的2腳和6腳電位的高低。在無光照射到光敏晶體管V時，ICl的2腳和6腳電壓高于2Vcc/3，1C1的3腳輸出低電平。當用手電筒照射光敏晶體管V時，V導通，其內阻變小，使ICl的  腳、 6腳電壓降低，當該電壓低于Vcc/3時，ICl內部電路翻轉，由穩態變?yōu)闀簯B(tài)，其3腳由低電平變?yōu)楦唠娖?，發光二極管Vl2點亮，便IC2內電路翻轉，IC2的5腳由低電平變?yōu)楦唠娖?，雙向晶閘管VT受該高電平觸發而導通，將用電器 (負載)的電源接通。
　　在V短時間導通又截止后，Vcc電壓經RP和Rl對電容器Cl充電，使ICl的2腳和6腳電壓逐漸升高。當此電壓升高至Zp，。73時，IC1內電路又翻轉，由暫態變?yōu)榉€(wěn)態，其3腳也由高電平變?yōu)榈碗娖健C2的3腳雖變?yōu)榈碗娖?，但?腳仍維持輸出高電平不變，直到下一個觸發脈沖到來。
　　當再次用手電筒照射光敏晶體管V時，IC1的3腳又由低電平變?yōu)楦唠娖?，使IC2內電路翻轉，其5腳由高電平變?yōu)榈碗娖剑l(fā)光二極管Vl2熄滅，雙向晶閘管VT關斷，將用電器的供電電源切斷。
　　電阻器R3和電容器C3組成延時電路。在剛接通電源開關S或瞬間停電又恢復時，Vcc電壓經R3對C3充電，此時IC2的1腳電壓較低，其5腳被強制為低電平。當C3充電結束后，IC2才能恢復正常工作狀態。
　　電阻器R6和電容器C6組成VT的保護電路，可以防止感性負載損壞VT。
　　元器件選擇
　　Rl-R4、R6均選用1/4W碳膜電阻器;胚選用1/2W或lW碳膜電阻器。
　　Cl選用高頻瓷介電容器;C2、C3和C6選用滌綸電容器或獨石電容器;C4選用耐壓值為25V的鋁電解電容器;C5選用耐壓值為400V以上的滌綸電容器或CBB電容器。
　　VDl-VD3均選用1N4007型硅整流二極管。
　　VS選用lW、5V穩壓二極管。
　　VLl、Vl2均選用φ3mm的發光二極管。
　　V選用3DU4系列或3DU5系列的光敏晶體管。
　　VT選用工作電壓大于400V(工作電流根據用電器的功率大小而定)的雙向晶閘管。
　　IC選用NE555型時基集成電路;IC2選用74LS74型觸發器集成電路。
