摘要：本文設計了頻率及輸出功率可調的表面波等離子體激勵源， ADF4360-7產生850MHz~950MHz頻率的振蕩信號， ADL5330、兩級功率放大器、AD8318和C8051F020控制輸出功率。實現了表面波等離子體的激發。
　　關鍵詞：表面波；等離子體；激勵源

引言
　　利用微波在介質表面激發出截止密度以上的等離子體，然后微波在介質與等離子體間形成表面波的傳輸，具有一定電場強度的表面波在其傳輸?shù)姆秶鷥?nèi)可生成和維持高密度的等離子體，因此稱為表面波等離子體。將微波導入一介質管，在介質管壁上激發出表面波傳輸，即可在管內生成表面波等離子體。

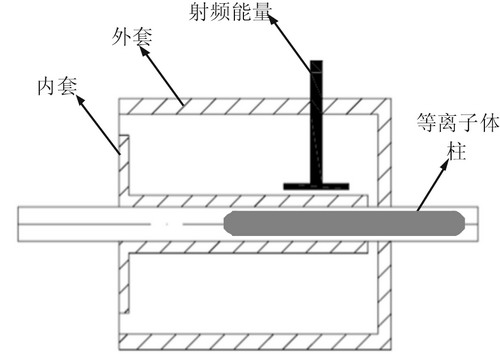

　　本文使用同軸激發器進行等離子體激發，其結構如圖1所示。射頻能量通過電容耦合的方式引入激發器，通過內套和腔體之間的電場激發出截止密度以上的等離子體，微波會在介質與等離子體之間形成表面波。

　　圖1 等離子體同軸激發起
　　為研究等離子體激發過程的優化及控制，本文設計了一個頻率和輸出功率可調的等離子體激勵源。

等離子體激勵源系統整體結構

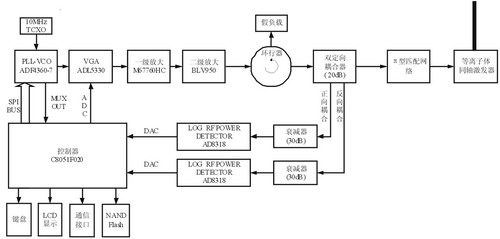

　　等離子體激勵源主要由5部分組成：信號源、功率放大單元、匹配電路、功率檢測電路和系統控制單元。系統整體框圖如圖2所示。

　　圖2 等離子體激勵源系統整體框圖
信號源
　　信號源采用ADI公司的PLL-VCO ADF4360-7，其內部集成了整數N合成器和壓控振蕩器(VCO)。通過改變VCO外置電感決定輸出中心頻率，在本系統中，VCO電感選在3.3nH，這允許頻率輸出范圍在850MHz~950MHz內調整。另外，還集成了一個輸出頻率二分頻器，這樣可以將輸出頻率在425MHz~475MHz之間調整。工作在3.0V~3.6V之間，在不使用的時候可通過軟件關斷。
　　ADF4360-7共有3個寄存器，分別是F寄存器、R寄存器和N寄存器。配置的順序是上電-> R寄存器-> F寄存器-> N寄存器。前后順序不能顛倒，否則，ADF4360-7不能鎖定。在F寄存器和N寄存器之間有少10ms的間隔。ADF4360-7使用一個簡單的3線SPI控制，可以通過C8051F020的SPI接口實現。實驗中發現，SPI的時鐘頻率不能太高(>15kHz)，否則配置過程會失敗。通過設置C8051F020中的SPI0CKR寄存器，降低SPI接口時鐘頻率，可以避免這種情況。在不改變鑒相頻率、控制方式的情況下，只需改變N寄存器內相應數據即可改變輸出頻率。
　　經測量，ADF4360-7直接輸出信號的功率只有-6dBm，為提高信號輸出功率，采用M/A COMM的1:1傳輸線變壓器ETC1-1-13，實現差分轉單端的處理，可以使信號輸出功率提高到3dBm，滿足對后級功率放大器的推動要求，提高系統功率可調節范圍。
放大電路
　　放大電路由3部分組成，VGA ADL5330、功放模塊M67760HC和BLV950實現的高功率放大板。
　　ADL5330提供1MHz~3GHz寬頻帶，集成了寬帶放大器和衰減器單片VGA。與功率檢測器相配合，可以實現一條完整的、功率可控的信號發送通道。
　　通過實驗測得ADL5330的功率增益與VGAIN引腳的控制電壓基本成線性關系。
　　M67760HC是多級集成式的功放模塊，4mW的功率輸入可輸出20W的功率。以M67760HC的輸出功率推動BLV950放大板，可實現150W的功率。
　　通過改變ADL5330 VGAIN的輸入電壓，可以方便地控制放大電路的輸出功率，實現60dB的動態調整范圍。
匹配電路

　　同軸激發器的結構決定其阻抗成容性。使用π型匹配電路(1電感2電容)實現功率放大電路和同軸激發器的匹配。固定電感線圈不變，根據檢測到的反射系數，通過調整匹配網絡的可調電容，直至反射系數達到要求(<0.1)。
功率檢測電路

　　檢測電路由方向度為20dB的雙定向耦合器、兩個30dB衰減器和兩個射頻對數檢測器AD8318組成。系統功率放大器輸出功率經雙定向耦合器，輸出正向和反向的耦合功率，通過衰減器把功率衰減到AD8318的安全測量范圍。
　　AD8318是基于半導體的單片對數檢測器,它把度和很寬的動態范圍結合起來,實現55dB的動態檢測范圍。有功率檢測和功率自動控制兩種模式，本系統工作在功率檢測模式。
　　AD8318的輸出檢測電壓與輸入的功率成反比關系,在線性工作范圍內，對數放大器的輸出可用公式(1)近似求出。

(1)其中，SLOPE是輸出電壓相對于輸入功率的變化量，單位為mV/dB；INTERCEPT是外推的線性傳遞函數與X軸的交點，單位為dBm或dBV。
（２）用兩個不同功率的信號(一個在輸入范圍的頂端，另一個在底端)和測量相應的檢測器輸出電壓來完成對數放大器的校準。斜率和截距可用公式(2)、(3)計算：
(3)一旦計算出斜率和截距，就可由檢測器的輸出電壓通過公式(4)計算出AD8318的輸入功率：
PIN(未知數)=VOUT(測量值)/SLOPE+INTERCEPT                   (4)
結合AD8318的輸入功率和雙定向耦合器的耦合度、衰減器的衰減度，可以用公式(5)計算出系統功率放大器的正向傳輸功率和反射功率：
P=PIN+20(耦合器方向度)+30(衰減器衰減度)                                     (5)
利用A D8318輸出檢測電壓的監測可以計算出同軸激發器的饋入功率的大小，放大電路和同軸激發器之間的反射系數、駐波系數：，。
系統控制電路

系統控制由C8051F020負責，實現以下功能：
1. 通過SPI接口對ADF4360-7設置，并利用MUXOUT對其工作狀態進行檢測；
2. 通過ADC接口檢測兩個AD8318輸出的電壓，計算對應的功率、反射系數和駐波系數。
3.通過DAC接口設置ADL5330的工作增益，調整系統整體輸出功率。在DAC 2.45V基準電壓、12位工作模式下，DAC輸出分辨率為0.6mV。
4. 提供鍵盤(8279控制器)、LCD(G121C-SED1335控制器)、固態的數據存儲單元NAND閃存(K9F2808)、USB2.0通信接口(ISP1581)等人機接口功能。通過K9F2808存儲系統檢測結果，并可以將所存儲的數據通過USB2.0接口傳輸?shù)絇C上，進行實驗數據的進一步分析。

系統軟件流程
　　在系統上電后，先對C8051F020的數字交叉開關和SED1335液晶控制器進行初始化，在LCD 上顯示系統輪廓，包括信號源頻率、正向傳輸功率、反射功率、反射系數以及駐波比。

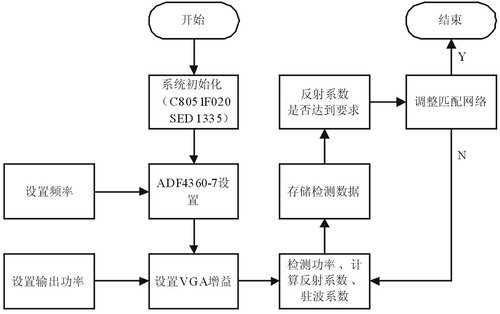

　　確定設置ADF4360-7的輸出頻率和ADL5330的放大增益。利用定向耦合器、衰減器、AD8318和C8051F020構成的閉環對匹配網絡進行調整。在系統運行過程中，可通過鍵盤改變系統頻率和輸出功率，并通過ISP 1581 USB2.0接口將存儲在K9F2808中的檢測數據傳輸?shù)絇C中。系統整體流程如圖3所示。

　　圖3 激勵源系統軟件整體流程圖

實驗結果

　　使用本激勵系統可順利地激發出表面波等離子體。本文初步研究了被激發等離子體柱長度與激發器饋入功率的關系，驗證了在同一頻點激發長度與饋入功率的平方根成正比這一結論。

結語

　　系統中所用各功能模塊程序都已調試出來，并能順利運行。在沒有操作系統的情況下，系統的各功能模塊任務的調度比較困難。為解決這一問題，實現靈活高效的任務調度，需使用實時的嵌入式操作系統，如uC/OS-II，下一步的系統改善工作將集中在這方面進行
