本例介紹的電子輪盤游戲，是由16只LED發光二極管組成的圓環，用數字集成電路驅動。當按下控制按鈕時，各發光二極管循環閃亮，電子輪盤開始旋轉，圓環閃光旋轉，旋轉的同時，還伴有"嘀、嘀"的聲音。松開控制按鈕后，電子輪盤慢慢地停下來。
　　電路工作原理

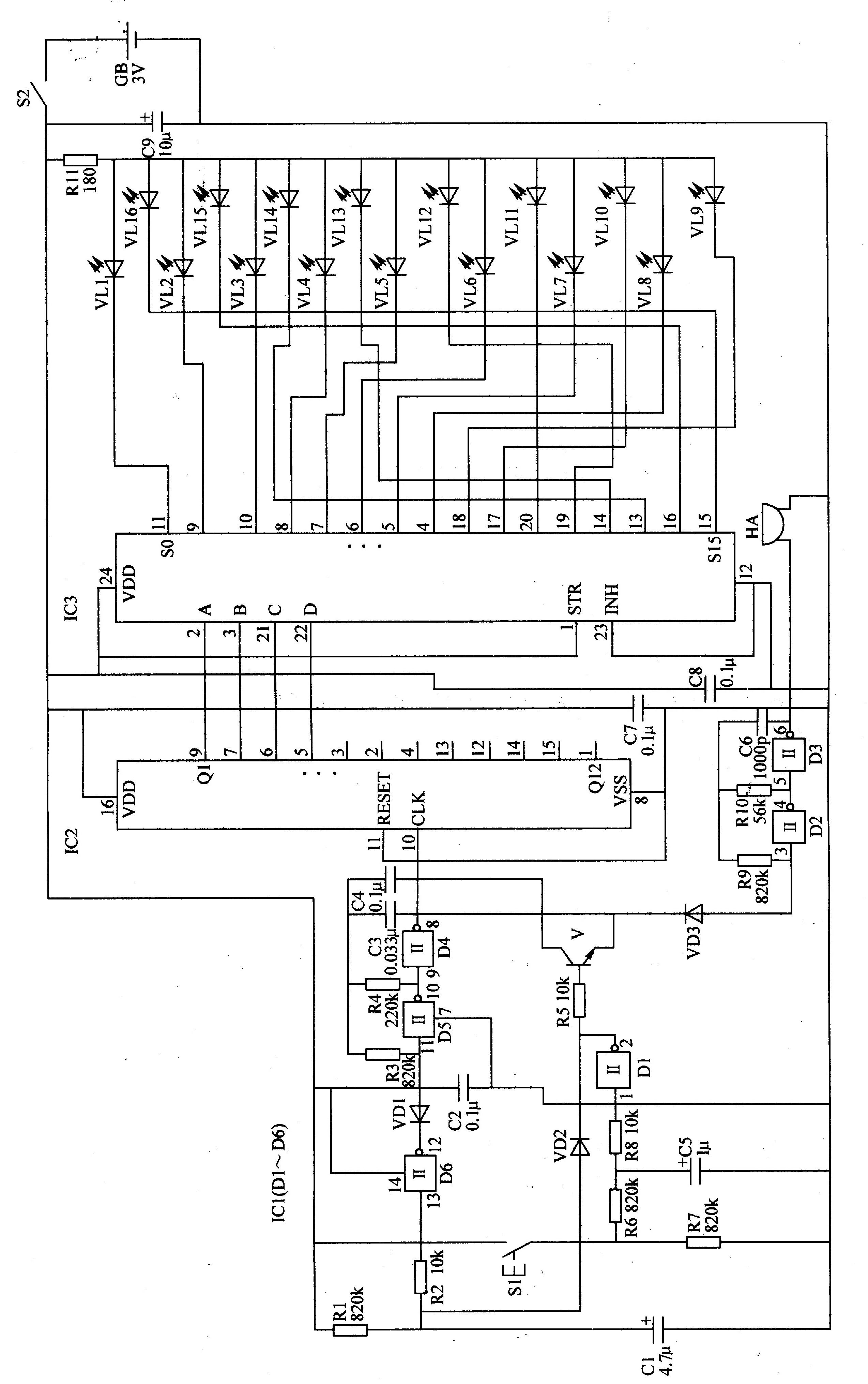

　　電子輪盤游戲電路由控制電路、多諧振蕩器、音頻發生器、計數器和LED顯示驅動電路組成，如圖2-116所示。

　　控制電路由控制按鈕Sl、電阻器Rl、R2、R5-R7、二極管VDl-VD3、晶體管V、電容器Cl、C2、C5、六施密特觸發反相器集成電路lCl(Dl-D6)內部的Dl、D6組成。
　　多諧振蕩器電路由ICl內部的D4、D5、電阻器R3、R4和電容器C3、C4組成。
　　音頻發生器電路由ICl內部的D2、D3、電阻器R9、RlO和電容器C6組成。
　　計數器由二進制計數器集成電路IC2和電容器C7組成。
　　LED顯示驅動電路由譯碼器集成電路IC3、發光二極管VLl-VLl6、電阻器Rll和電容器C8組成。
　　接通電源開關S2后，Cl通過Rl充電。在Cl充電期伺，D6的輸入端為低電平，輸出端為高電平，VDl截止，多諧振蕩器振蕩工作，為IC2提供計數脈沖信號。此時Dl輸出高電平，當D4輸出低電平脈沖時，V導通，C4與C3并聯，使多諧振蕩器的振蕩周期延長，IC2慢慢結束計數，IC3的SO-S15端依次輸出低電平，VLl-VLl6依次輪流點亮，形成閃光圓環。約3s后，Cl充電結束，D6輸出端由高電平變?yōu)榈碗娖?，使VDl導通，多諧振蕩器停振，IC2和1C3停止工作，VLl-VLl6均熄滅。
　　當按下控制按鈕Sl時，C5通過R6快速充電，使Dl的輸入端變?yōu)楦唠娖?，輸出端變?yōu)榈碗娖?，Cl經VD2放電，多諧振蕩器振蕩工作，IC2開始計數，其輸出的計數信息經IC3譯碼處理后，驅動VLl-VLl6輪流閃亮，電子輪盤快速旋轉起來。松開Sl后，C5通過R6和R7放電，使Dl的輸入端由高電平變?yōu)榈碗娖?，輸出端則變?yōu)楦唠娖剑琕在D4輸出低電平脈沖時導通，使C3和C4并聯，多諧振蕩器的振蕩周期變長，IC2慢慢停止計數，電子輪盤旋轉的速度由快變慢，數秒后停止旋轉。
　　音頻發生器受多諧振蕩器的脈沖信號控制。在D4輸出高電平脈沖時，VD3截止，由D2、D3和R9、RlO、C6組成的高頻振蕩器振蕩工作，產生頻率約4kHz的振蕩信號;在D4輸出低電平脈沖時，VD3導通，音頻振蕩器停振。這樣，高頻振蕩器在多諧振蕩器的控制下間歇振蕩工作，使其HA發出與LED閃光同步的"嘀、嘀"聲。
　　元器件選擇
　　Rl-Rll均選用1/4W金屬膜電阻器。
　　Cl、C5和C9均選用耐壓值大于6.3V的鋁電解電容器;C2-C4和C7、C8選用獨石電容器或滌綸電容器;C6選用高頻瓷介電容器。
　　VDl-VD3均選用1N4148型硅開關二極管。
　　VLl-VLl6均選用φ5-φl2mm的高亮度發光二極管，發光顏色可根據個人喜好而定。
　　V選用S9013或2SCl815型硅NPN晶體管。
　　ICl選用74HCI4或74LSl4、CT4O14型六施密特觸發反相器集成電路;IC2選用74HC4040或CC4040、CD4040、MC14040型12級二進制串行計數器集成電路;IC3選用74HC4515或CC74HC4515、CD4515型4-16線譯碼器集成電路。采用74HC系列數字集成電路時，可使用3V工作電源;若使用74LS或CT、CD系列數字集成電路，則應使用5V工作源。
　　S1選用微型動合按鈕；S2選用微型單極雙位撥動式開關。
　　HA選用帶助聲腔的壓電式蜂鳴器。
