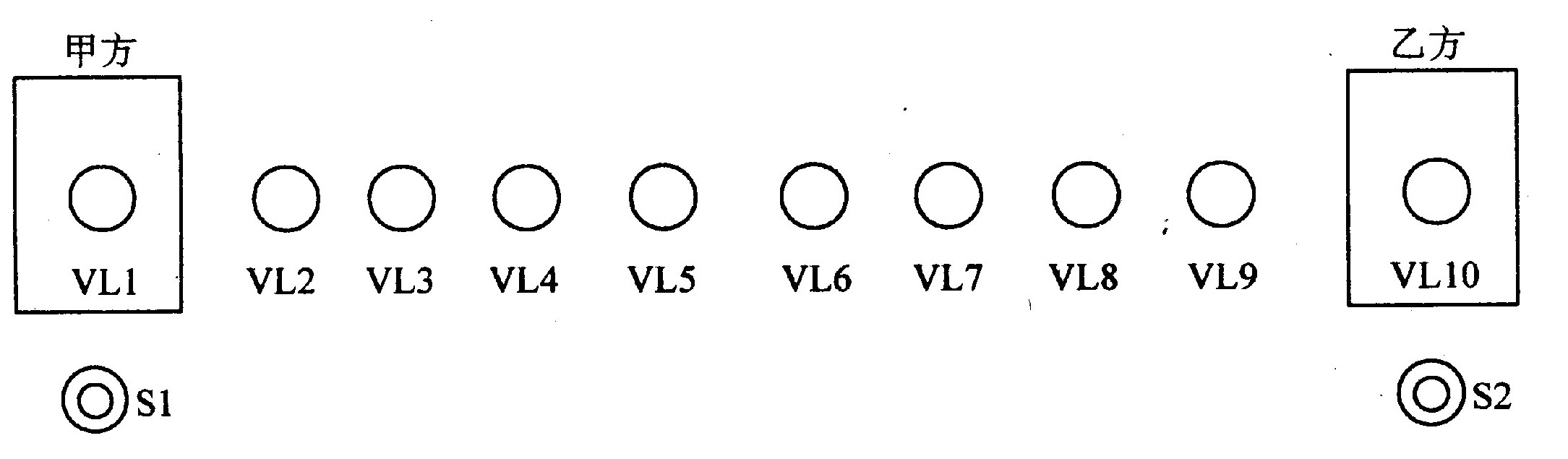

本例介紹的攻球門電子游戲，用于模擬踢球比賽，可相互攻擊對方的球門。比賽開始后，甲、乙雙方同時按動各自的控制按鈕，甲方的球 (用LED發光二極管模擬，見圖2-114)發紅色光，乙方的球發綠色光，若一方球門內的球的顏色被對方球的顏色所代替，則表示對方已將球攻人球門了。


　　電路工作原理
　　該攻球門電子游戲電路由單穩態觸發器A、單穩態觸發器B和LED顯示驅動電路組成，如圖2-115所示。

　　單穩態觸發器A由控制按鈕Sl、電阻器Rl、R2、二極售VDl、電容器Cl和雙D觸發器集成電路ICl(Al、A2 ) 內部的Al組成。
　　單穩態觸發器B由控制按鈕S2、電阻器R3、R4、二極管VD2、電容器C2和ICl內部的A2組成。
　　LED顯示驅動電路由十進制計數分配器集成電路ICl、IC2、電阻器R5-Rl5、電容器C3和三端變色發光二極管VLl-VLlO組成。
　　在剛接通電源時，IC2和1C3通電復位，YO端輸出高電平，VLl內部的紅色發光二極管點亮，VLlO內部的綠色發光二極管點亮。
　　連續按動控制按鈕S1時，在IC2的14腳將輸入連續的脈沖信號。IC2在該計數脈沖的作用下，其YO-Y9輸出端依次輸出高電平，使VLl-VLlO中的紅色發光二極管依次輪流點亮;連續按動控制按鈕S2時，IC3的14腳將輸入連續的脈沖信號。IC3在該計數脈沖的作用下，其YO-Y9輸出端依次輸出高電平，使VLlO、VL9…VL2、VLl中的綠色發光二極管依次輪流點亮。
　　甲、乙雙方連續按動各自的控制按鈕，即可 "將球攻人對方的球門"。
　　元器件選擇
　　Rl-Rl5均選用1/4W金屬膜電阻器。
　　Cl和C2均選用耐壓值為16V的鋁電解電容器;C3選用獨石電容器。
　　VDl和VD2均選用1N4148型硅開關二極管。
　　VLl-VU1O均選用2EF302型三端變色發光二極管。
　　lC1選用CD4Ol3型雙D觸發器集成電路;IC2和1C3均選用CD4017型十進制計數/脈沖分配器集成電路。
　　S1和S2均選用微型動合按鈕。
