本例介紹的移環比賽游戲，可由兩人同時進行。甲、乙雙方各操縱一移動環進行比賽，在移環過程中始終不碰觸導線且先到達終點將對方的發光二極管擊亮者為勝。
　　電路工作原理

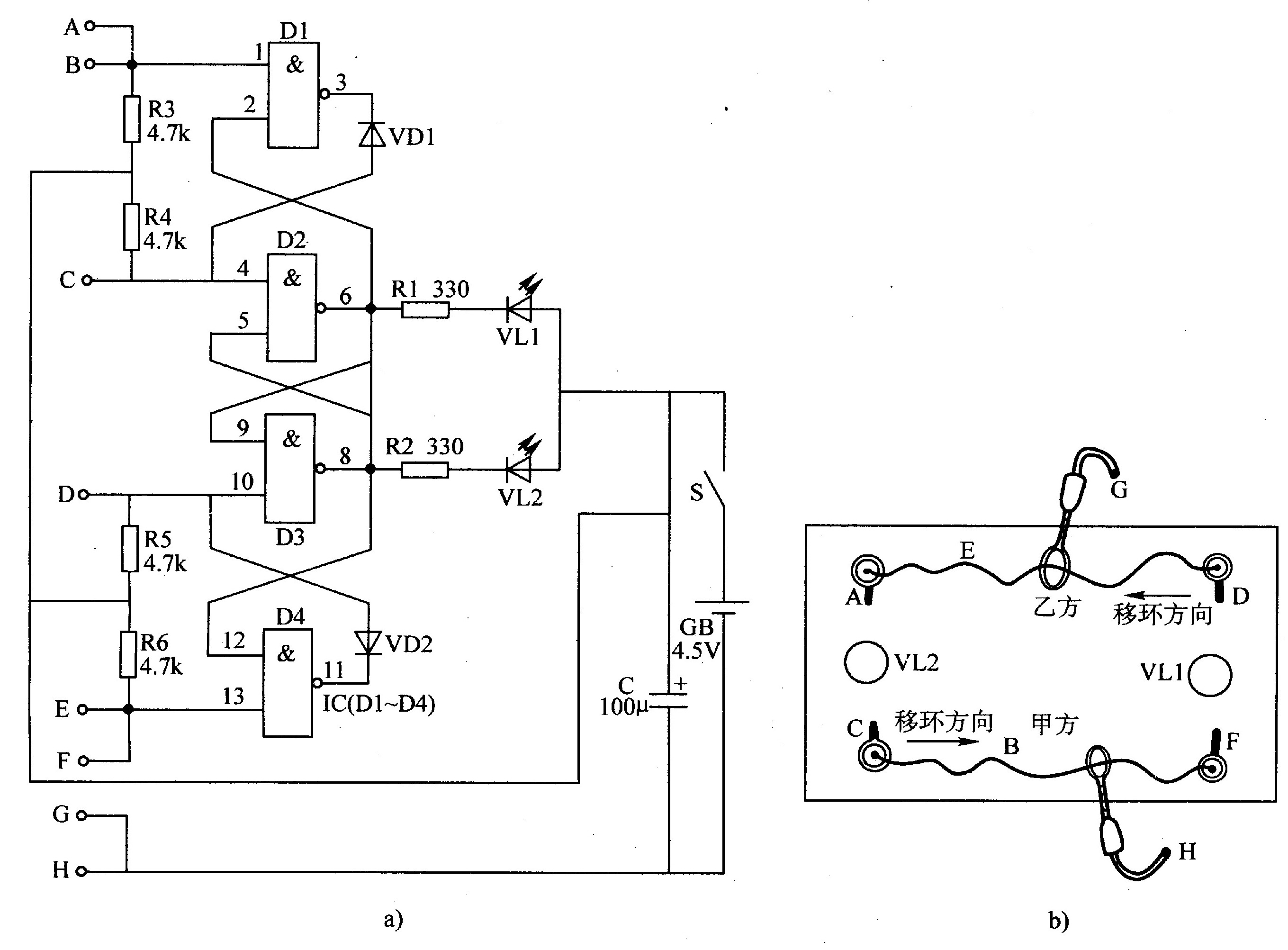

　　該移環比賽游戲電路由兩個RS觸發器 (由四與非門集成電路IC內部的DI-D4和外圍阻容元件組成)和發光二極管VLl、VL2等組成，如圖2-1I0所示。

　　圖中的A-H端與圖中的A-H對應連接。比賽前，甲、乙雙方先將移動環觸碰一下導線，使B與H、E與G短接一下，若VLl和VL2均發光，則說明電路工作正常，可以進行比賽。
　　比賽開始，雙方先用移動環碰一下起點環，甲碰起點環C，乙碰起點環D(相當于C與H、D與G，短接一下)，使VL1和VL2均熄滅，然后開始移環。
　　在移環過程中，若某一方的移動環觸碰了導線該方的發光二極管將點亮，按規則應返回到起點碰一下起點環，使發光二極管熄滅后再重新移環。例如甲方碰了導線，即H端碰了B端，VLl將點亮，此時甲方應將移動環返回到起點，碰一下起點環C，使VLl熄滅后再重新移環。
　　若移環過程中，雙方均未觸碰導線，則以先到達終點碰到終點環，使對方的發光二極管點亮者為勝。
　　元器件選擇
　　Rl-R6選用1/4W金屬膜電阻器或碳膜電阻器。
　　C選用耐壓值大于lOV的鋁電解電容器。
　　VDl和VD2均選用2AP9型鍺普通二極管。
　　VLl和VL2均選用φ8mm或φl2mm的發光二極管。
　　IC選用CD401I或CC401l、MCl4011、74LSOO、CWOO0等型號的四與非門集成電路。
