本例介紹一款10路無線遙控開關，它用一只10路無線遙控發射器來控制10只無線接收控制器，具有遙控距離遠 (大于10m)、抗干擾能力強、無方向性、不受墻壁阻擋等特點，可用于家庭燈具的遙控 (可在室內任意位置遙控每一個房間照明燈的亮與滅)。
　　電路工作原理
　　該無線遙控開關電路由無線遙控發射器電路和無線遙控接收控制器電路組成。

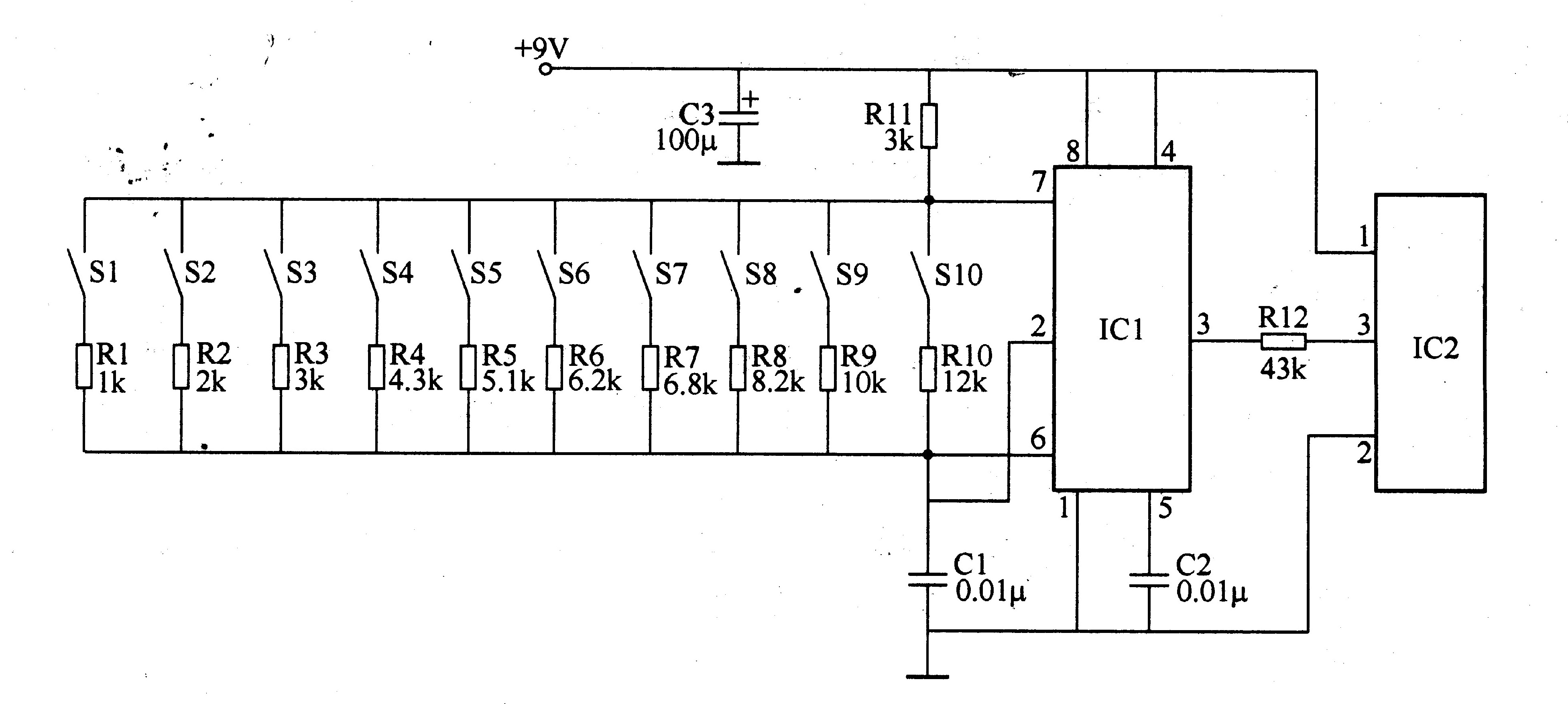

　　無線遙控發射器電路由可控變頻振蕩器和無線遙控發射電路組成，如圖3-17所示。

　　可控變頻振蕩器由時基集成電路ICl、控制按鈕Sl-SlO、電阻器Rl-Rll和電容器C1-C3組成。
　　無線遙控發射電路由電阻器Rl2和無線遙控發射集成電路模塊IC2組成。
　　無線遙控接收控制器電路 (10路)由無線遙控接收電路、鎖相環譯碼器、控制執行電路和電源電路組成。

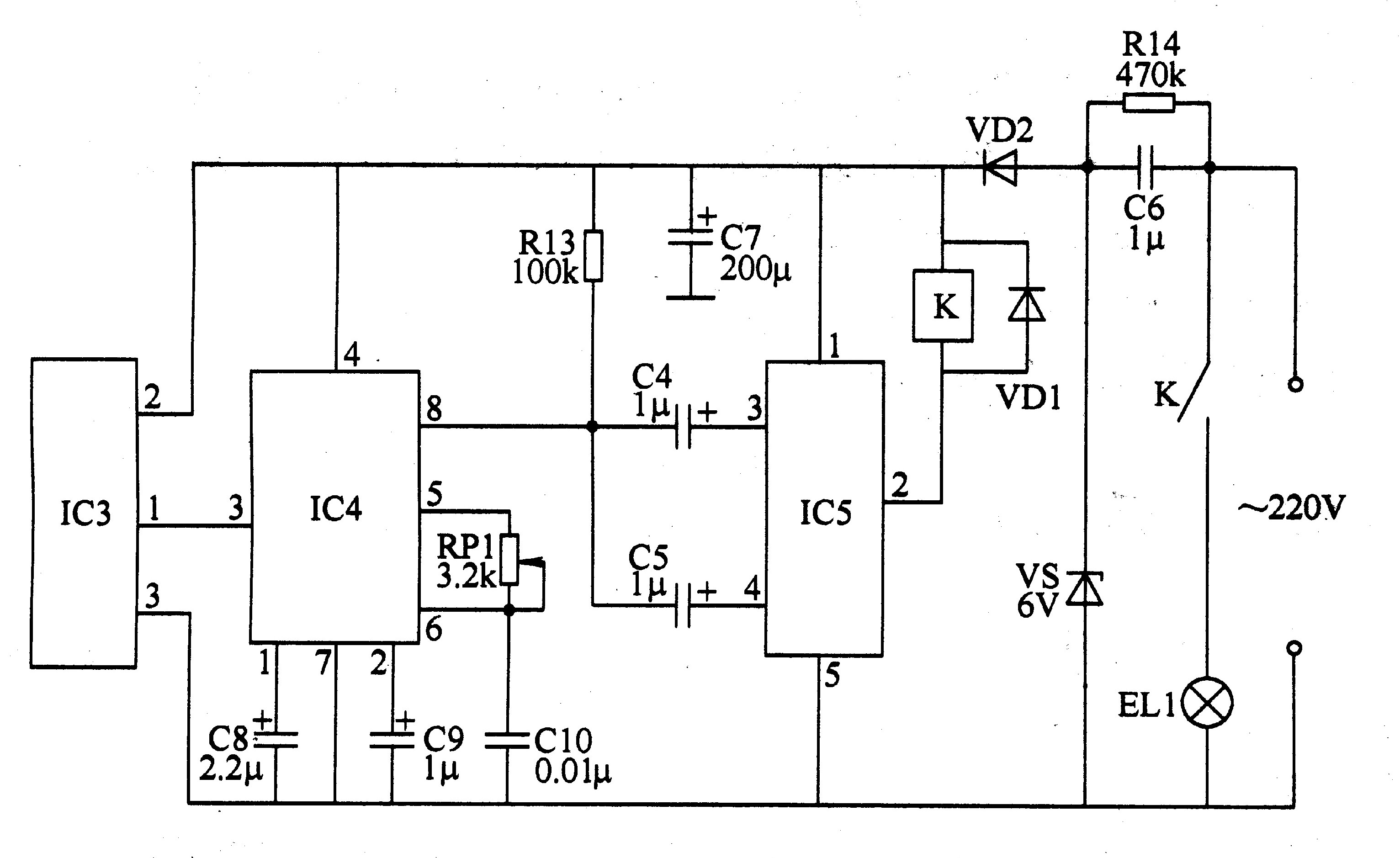

　　圖3-18是第1路無線遙控接收控制器電路，其余9路無線遙控接收控制器與此電路基本相同，只是RPl與R叨-RPlO(R刀-RPlO在電路中末畫出，它們的阻值依次調節為4·4kΩ 5·7k0、7·3k月、8·3kn、9·7kn、lo·sk皿、lz·3kn、14·skn和l7k皿)的阻值不同。


　　無線遙控接收電路由無線遙控接收集成電路模塊IC3擔任。
　　鎖相環譯碼器集成電路IC4和電容器C8-ClO、電位器RPl組成。
　　控制執行電路由雙穩態驅動集成電路模塊IC5、繼電器K、二極管VDl、電阻器R13和電容器C4、C5組成。
　　電源電路由降壓電容器C6、泄放電阻器R14、穩壓二極管VS、整流二極管VD2和濾波電容器C7組成。
　　交流220V電壓經C6降壓、VS穩壓、VD2整流及C7濾波后，為IC3-1C5和K提供6V左右的直流電壓。
　　分別按一下S1-S10時;無線遙控發射器上的可控變頻振蕩器將輸出10種不同頻率的方波脈沖電壓信號。例如，按動S1時，lC1第3腳輸出的方波脈沖電壓信號經R12限流后從IC2的3腳輸出，該信號經IC2內電路調制放大后，由內藏的發射天線將25OMHz的高頻電磁波向空中輻射出去。
　　lC3接收到IC2發射的高頻電磁波信號并對該信號進行放大和解調處理，解調后的方波脈沖從IC3的1腳輸出后，直接從IC4的3腳輸入，經IC4內電路頻率譯碼處理后，從lC4的8腳輸出一個負脈沖信號，使lC5內部的雙穩態驅動電路翻轉，IC5的2腳輸出低電平，K通電吸合，其常開觸頭將照明燈ELl點亮。
　　再次按一下S1時，lC4的8腳又輸出一個負脈沖信號，使IC5內部的雙穩態驅動電路翻轉，lC5的2腳輸出高電平，使K釋放，ELl熄滅。
　　元器件選擇
　　Rl-R14選用1/4W碳膜電阻器或金屬膜電阻器。
　　RPl選用WSW型有機實心微調電阻器。
　　Cl、C2和ClO均選用獨石電容器;C3-C5和C8、C9均選用耐壓值為16V的鋁電解電容器;C7選用耐壓值為25V的鋁電解電容器;C6選用耐壓值為400V的滌綸電容器或CBB電容器。
　　VD1和VD2均選用1N4007型硅整流二極管。
　　VS選用lW、6·2V的硅穩壓二極管。
　　ICl選用NE555型時基集成電路;IC2選用TDCl808型無線遙控發射集成電路模塊;IC3選用TDCl809型無線遙控接收集成電路模塊;lC4選用LM567型音頻鎖相環譯碼器集成電路;IC5選用DM2l型雙穩態驅動集成電路模塊。
　　K選用6V直流繼電器。
　　51-510選用微型動合 (常開)按鈕。
