本例介紹一款4路無線遙控開關，它采用無線遙控發射/接收和無線遙控專用編碼/解碼集成電路制作，可同時控制4種不同電器或控制同一種電器的不同工作狀態。
　　電路工作原理

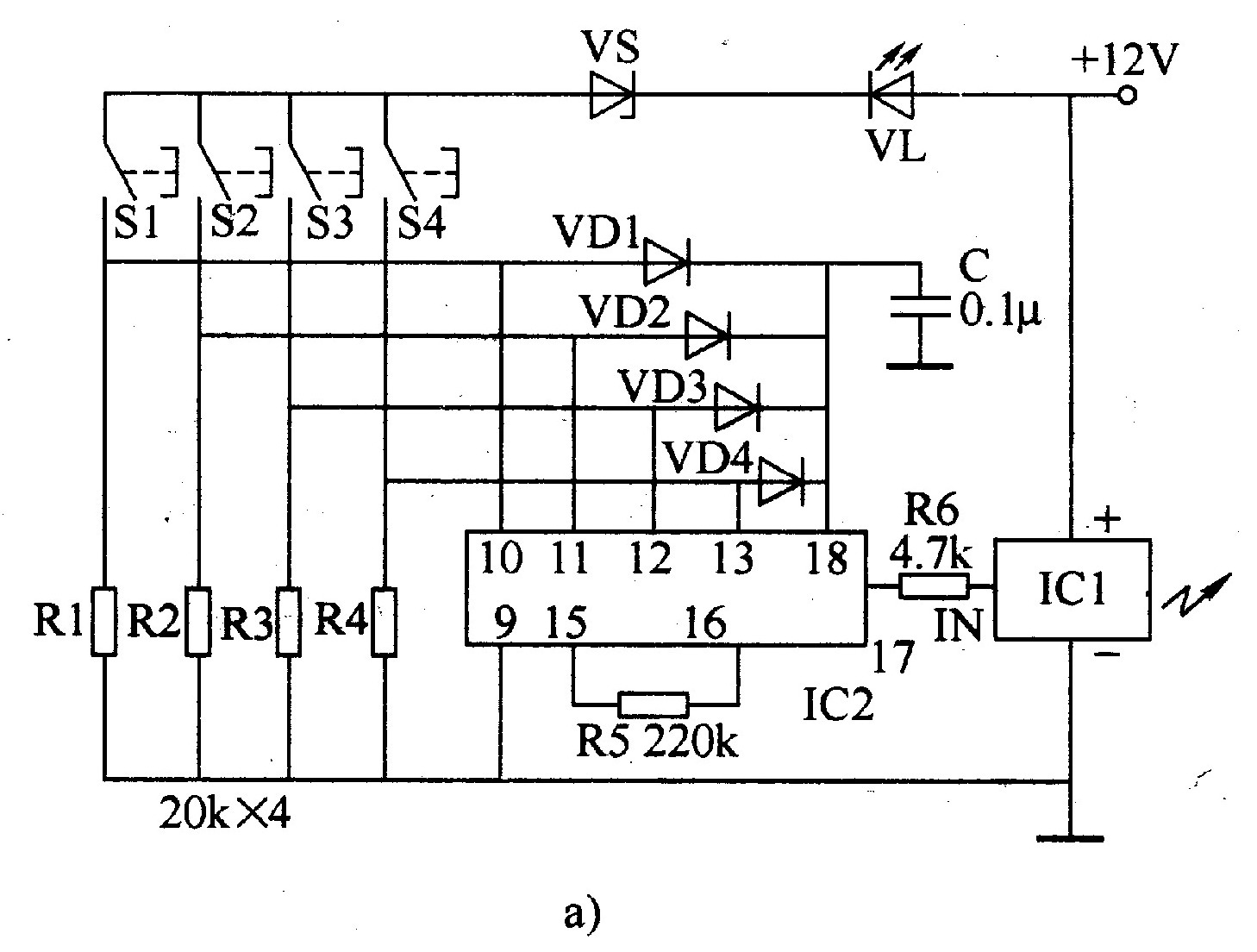

　　該無線遙控開關電路由無線遙控發射器電路和無線遙控接收控制器電路組成，如圖3-14所示。

　　無線遙控發射器電路由無線遙控發射頭ICl、無線遙控編碼器和開關控制電路組成。
　　無線遙控編碼器由8位四態地址編碼集成電路lC2、電阻器R5和電容器C組成。
　　開關控制電路由控制按鈕S1-S4、電阻器Rl-R4、一極管VDl-VD4、穩壓二極管VS和發光二極管VL組成。
　　無線遙控接收控制器電路由無線遙控接收頭IC3、無線遙控解碼器和控制執行電路組成。
　　無線遙控解碼器由電阻器R7和解碼器集成電路IC4組成。
　　控制執行電路由晶體管Vl-V4、繼電器Kl-K4、二極管VD5-VD8和電阻器R8-Rll組成。
　　按動S1-S4中某控制按鈕時，ICZ對該控制指令進行解碼處埋后，通過ICl內藏天線發射出去。IC3通過內藏天線接收到ICl發射的編碼指令信號后，先對其進行內部解調、放大和整形，然后再送人IC4進行解碼處理。當編碼指令信息與IC4所設定的數據一致時，IC4相應的數據輸出端輸出高電平，使該路晶體管飽和導通，繼電器吸合，受控的電器通電工作。
　　例如，按動Sl時，IC4的D0端 (10腳)輸出高電平，使Vl飽和導通，Kl吸合，Kl的常開觸頭將該路受控電器的工作電源接通，松開Sl后，IC4的DO端鎖定為高電平，Kl維持吸合。再按動S2時，IC4的Dl端 (11腳)輸出高電平，使VZ導通，KZ吸合，其常開觸頭將受控電器的工作電源接通。此時，IC4的DO端和D1端均輸出高電平，Kl和K2均吸合。若冉按動一下Sl，則IC4的DO端變?yōu)榈碗娖?，使Vl截止，Kl釋放，其常開觸頭將受控電器的工作電源切斷。
　　IC4的DO-D3端能同時輸出高電平，使Kl-K4均吸合。4路無線遙控開關可同時工作，也可單獨工作。
　　在按下Sl-S4中某控制按鈕時，VL即發光;松開按鈕后，VL又熄滅。
　　元器件選擇
　　Rl-Rll選用1/4W碳膜電阻器或金屬膜電阻器。
　　C選用獨石電容器或滌綸電容器。
　　VDl-VD8均選用1N4148型硅開關二極管。
　　VS選用1/2W、5·6V穩壓二極管。
　　VL選用φ3mm或φ5mm的發光二極管。
　　Vl-V4均選用S805O或C8050型硅NPN晶體管。
　　ICl選用T630型無線遙控發射頭;lC2選用VD5026型無線遙控編碼器集成電路;IC3選用T631型無線遙控接收頭;IC4選用VD5027型無線遙控解碼器集成電路。
　　Kl-K4均選用6V直流繼電器，其觸頭電流容量應視受控電器的功率而定。
　　S1-S4均選朋微型動合 (常開)型按鈕。
