本例介紹一款8通道紅夕遙控開關電路，它具有電路新穎、性能穩定等特點，可用于控制照明燈等家用電器。
　　電路工作原理
　　該紅外遙控開關電路由紅外遙控發射器電路和紅外遙控接收控制電路組成。

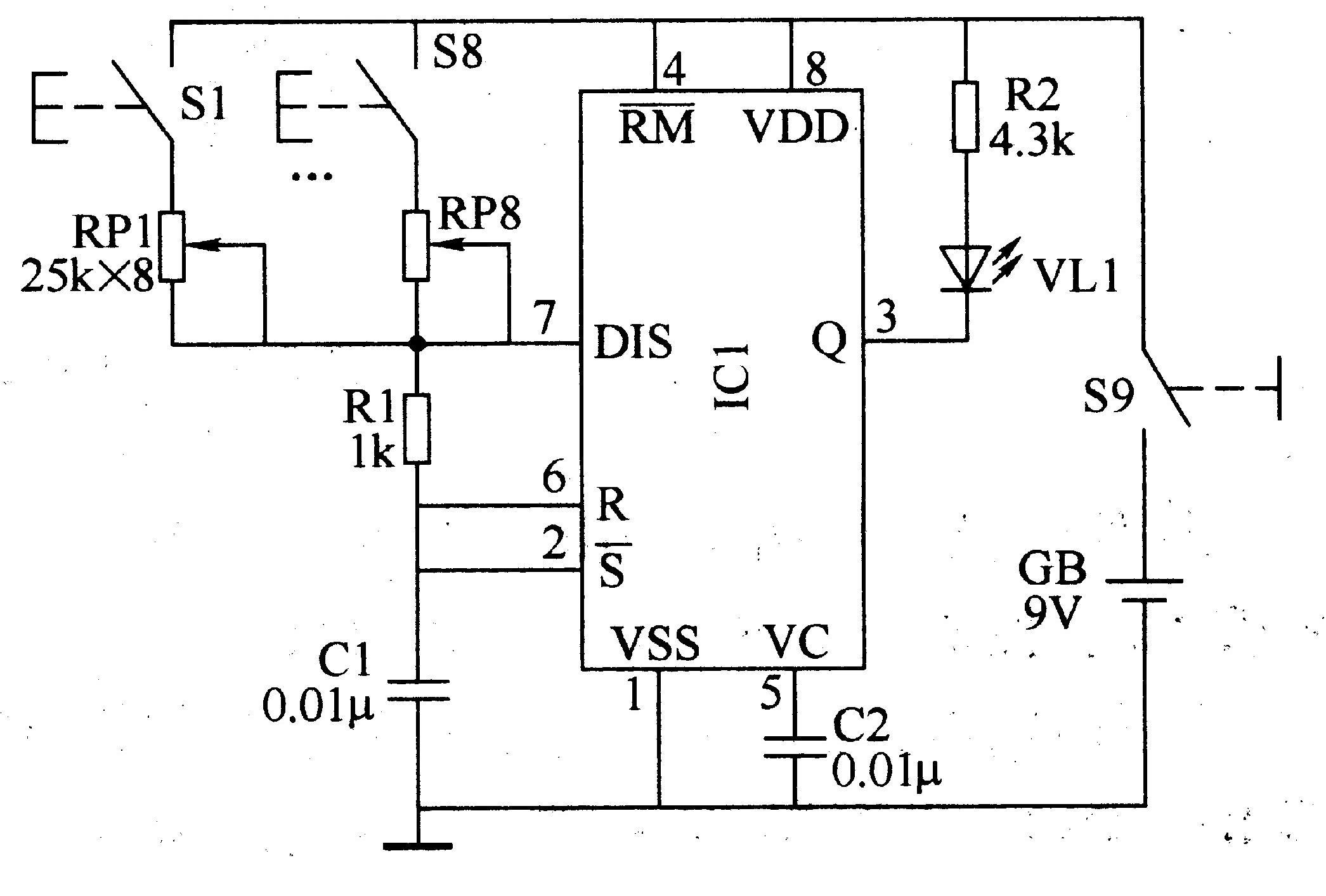

　　紅外遙控發射器電路由時基集成電路lCl、控制按鈕Sl-S8、電源開關S9、電阻器Rl、R2、電位器RPI-RP8、紅外發光二極管VLl、電容器Cl、C2和電池GB組成，如圖3-11所示。

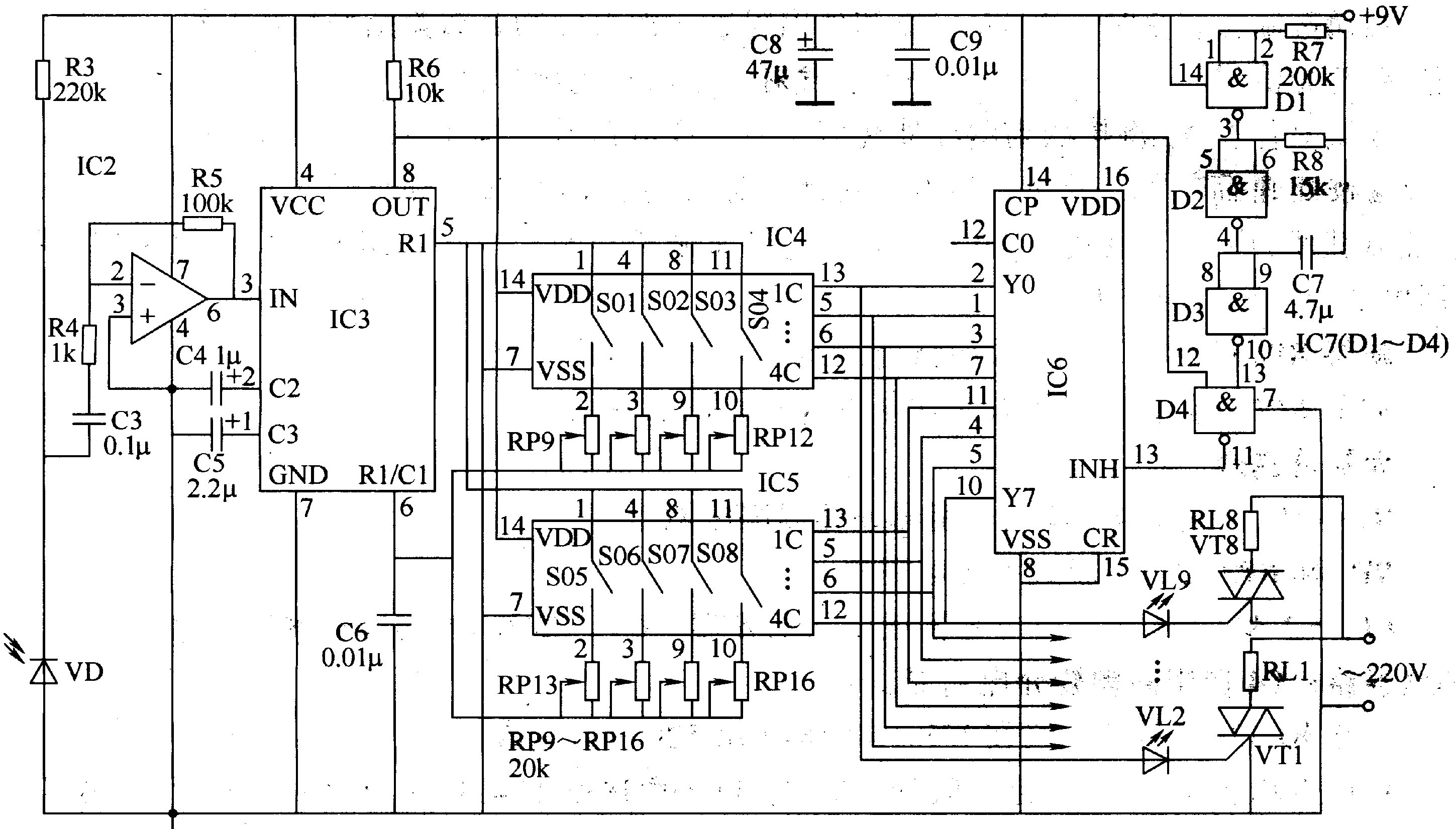

　　紅外遙控接收控制電路由運算放大器集成電路IC2、音頻譯碼集成電路lC3、電子開關集成電路IC4、1C5、八進制計數/譯碼器集成電路IC6、四與非門集成電路IC7、電阻器R3-R8、電容器C3-C9、電位器RP9-RPl6、紅外光敏二極管VD、發光二極管VL2-VL9、晶刊管VTl-VT8組成，如圖3-12所示。


　　其中，VD和ICl、R3-R5、C3組成紅外接收放大電路;IC2和C4-C6、R6組成鎖相環譯碼電路;IC4-1C6和RP9-RPl6組成自動巡檢控制電路;IC7(Dl-D4)內部的與非門Dl、D2和電阻器R7、R8、C7組成lOHz低頻振蕩器;VL2-VL9和VTl-VT8組成控制執行電路;RLl-RL8為負載。
　　按動紅外遙控發射器上S1-S8中某按鈕時，lC1的3腳輸出約500kHz的振蕩脈沖，驅動VLl發出調制紅外光。VD接收到VLl發出的調制紅外光信號并將其轉換為電信號，該信號經IC2放大、IC3譯碼后，從IC3的8腳輸出。當紅外遙控發射器發射的編碼信號與IC3譯碼后的信號頻率相同時，IC3的8腳由高電平變?yōu)榈碗娖健?BR>　　低頻振蕩器輸出的lOHz低頻信號經D3驅動和D4選通控制后加至lC6的13腳，作為IC6的計數脈沖。當IC3的8腳為高電平時，IC7的11腳 (D4的輸出端)有計數脈沖信號輸出;當lC3的8腳變?yōu)榈碗娖綍r，計數脈沖信號消失，IC6停止計數，其某輸出端 (與遙控發射器編碼路數相對應)將輸出高電平，使該路發光二極管點亮，晶閘管受觸發而導通，該路負載通電工作。同時，IC3的8腳維持輸出低電平。
　　例如，按動Sl時，IC6的YO端將輸出高電平，使IC4內部的電子開關S02接通，同時VL2點亮，VTl受觸發導通，路負載RLl通電工作。
　　調整RPl-RP8和RP9-RPl6的阻值，使8路遙控編碼和譯碼的頻率相對應。
　　元器件選擇
　　Rl-R8選用1/4W金屬膜電阻器或碳膜電阻器。
　　RPl-RPl6均選用小型膜式可變電阻器。
　　Cl-C3、C6和C9均選用獨石電容器;C4、C5、C7和C8均選用耐壓值為16V的鋁電解電容器。
　　VLl選用SE303A型紅外發光二極管;VL2-VL9均選用φ3mm的高亮度發光二極管。
　　VD選用PH302型紅外光敏二極管。
　　ICl選用NE555或5G555型時基集成電路;IC2選用μA741或LM741型運算放大器集成電路;IC3選用LM567型音頻譯碼器集成電路;IC4和1C5均選用CD4066型電子開關集成電路;IC6選用CD4022型八進制計數/脈沖分配器集成電路;IC7選用CD401l型四與非門集成電路。
　　VTl-VT8均選用3-1OA(應根據負載功率而定)、600V的雙向晶閘管。
　　S1-S8均選用微型動合 (常開)按鈕;S9選用微型自鎖按鈕開關。
