本例介紹一款雙路紅外遙控開關，它能分別遙控兩路負載,可用于控制燈具、電風扇、加濕器、空氣清新機和排風扇等家用電器。
　　電路工作原理
　　該紅外遙控開關電路由紅外發射電路(遙控發射器)和紅外接收電路組成。

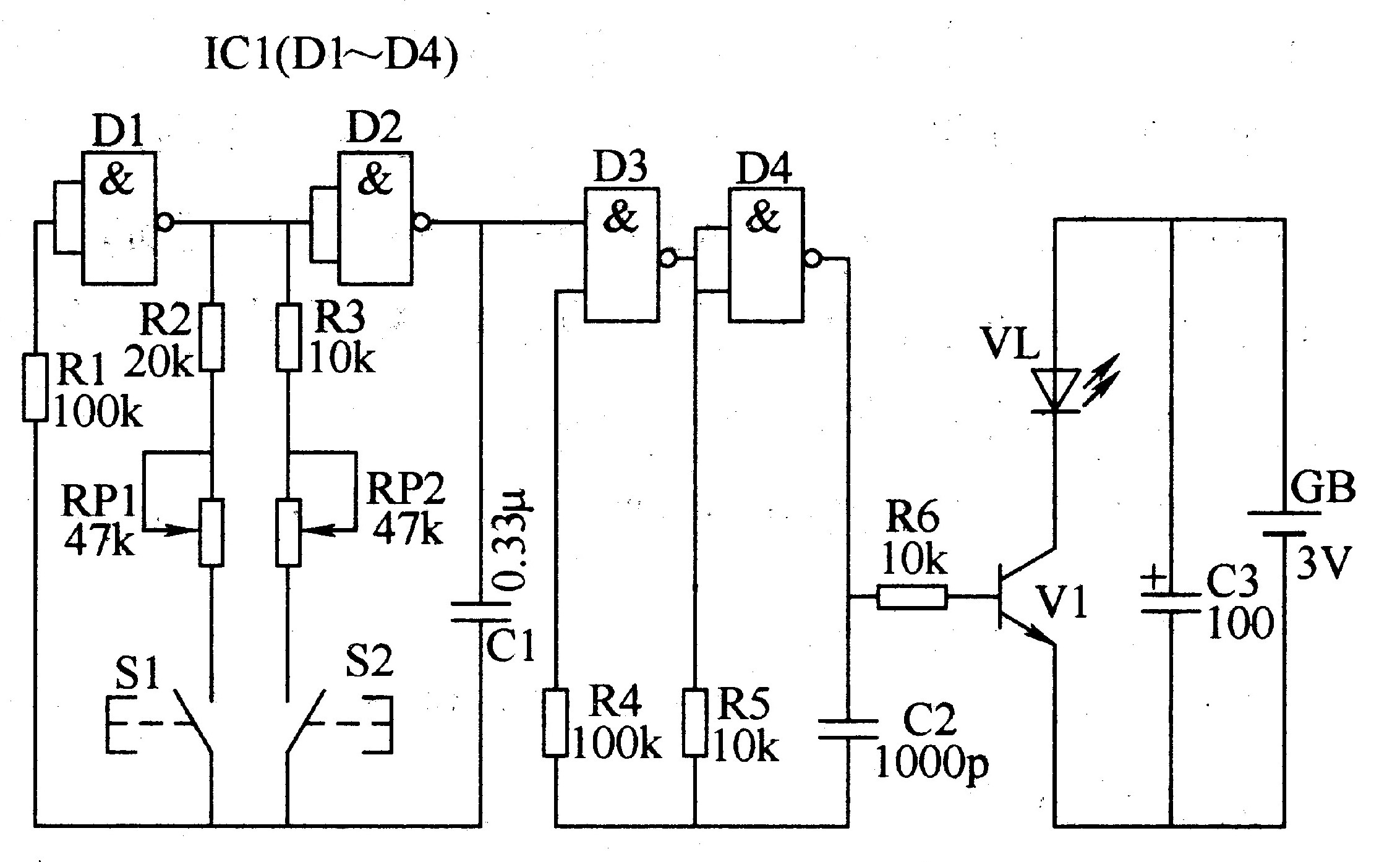

　　紅外發射電路由lkHz音頻振蕩器、3kHz音頻振蕩器、40kHz載波振蕩器和驅動輸出電路組成，如圖3-7所示。

　　lkHz音頻振蕩器由四與非門集成電路ICl(DI-D4)內部的Dl和電阻器Rl、R2、電位器RPl、控制按鈕Sl組成。
　　3kHz音頻振蕩器由ICl內部的D2和電阻器R3、電位器Rp2、電容器Cl、控制按鈕52組成。
　　4OkHz載波振蕩器由lCl內部的D3、D4和電阻器R4、R5、電容器C2組成。
　　驅動輸出電路由電阻器R6、晶體管Vl和紅外發光二極管VL組成。

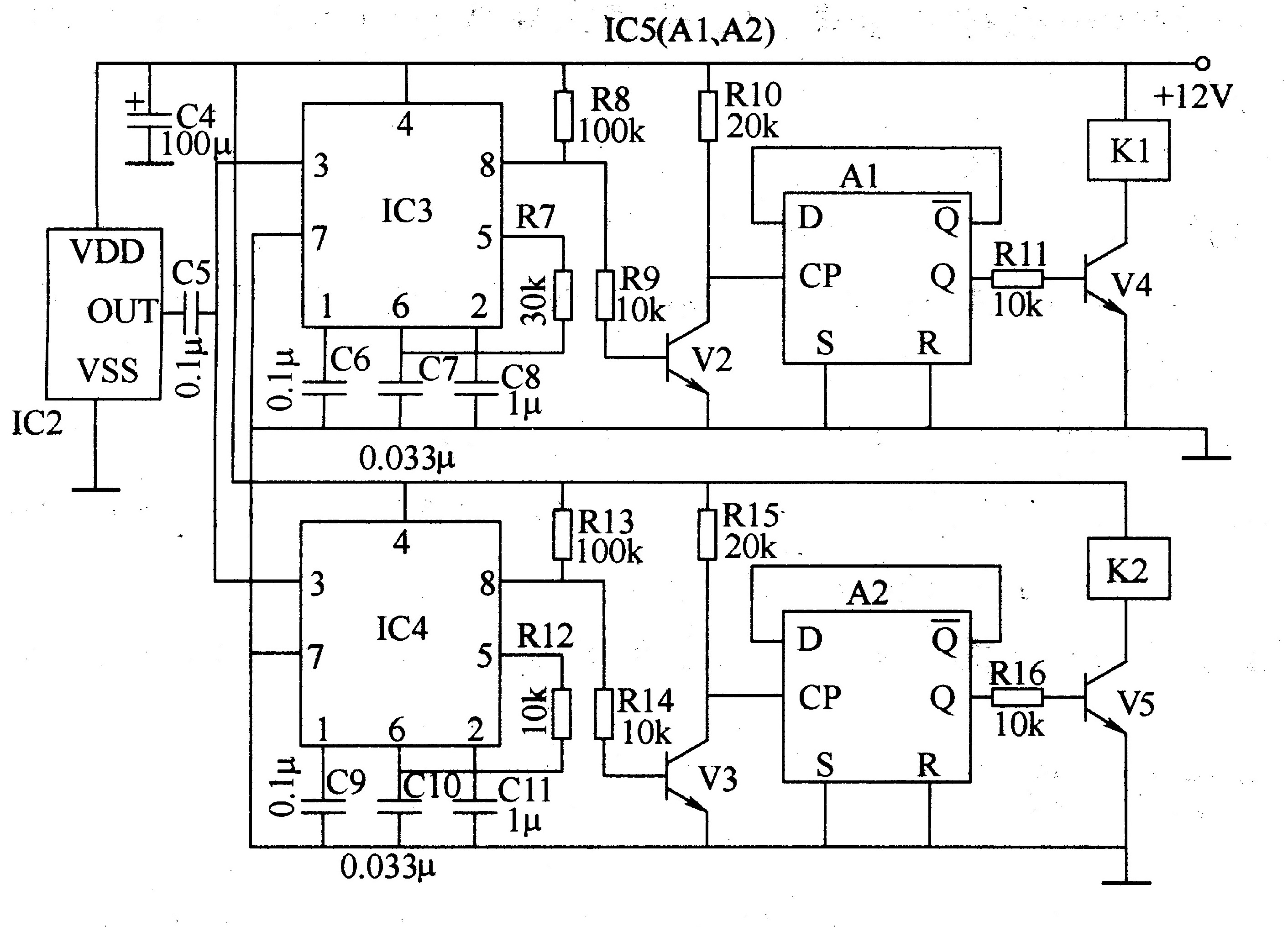

　　紅外接收控制電路由紅外線接收頭lC2、音頻譯碼器、反相器、雙穩態觸發器 (Al、AZ)和控制執行電路組成，如圖3-8所示。

　　音頻譯碼器由音頻鎖相環集成電路IC3、1C4和外圍阻容元件組成。
　　反相器由晶體管V2、V3和電阻器R8-RlO、Rl3-Rl5組成。
　　雙穩態觸發器由雙D觸發器集成電路IC5(Al、A2)擔任。
　　控制執行電路由電阻器Rll、R16、晶體管V4、V5和繼電器Kl、K2組成。
　　當按下紅外發射電路中的控制按鈕Sl時，lkHz音頻振蕩器振蕩工作，產生lkHz的指令信號，談信號經4OkHz載波振蕩器調制后，通過Vl驅動VL發射出紅外光信號。
　　紅外接收頭IC2接收到VL發射出的紅外指令信號并對其進行放大和解調處理，解調后的指令信號經IC3譯碼、V2反相后去觸發雙穩態觸發器Al，使Al翻轉，V4飽和導通，Kl吸合，其常開觸頭閉合，將第l路負載 (家用電器)的工作電源接通。
　　再按動一下Sl，Al又翻轉為另一種穩態，使V4截止，Kl釋放，第1路負載的工作電源被Kl的常開觸頭切斷。
　　若按下控制按鈕S2，則3kHz音頻振蕩器振蕩工作，其輸出的3kHz音頻振蕩信號經4OkHz載波振蕩器調制后，通過Vl驅動VL發出紅外光信號。
　　IC2將接收到的紅外光信號進行放大和解調處理后，得到解調后的指令信號，該信號經IC4譯碼、V3反相后使A2翻轉，V5飽和導通，K2吸合，其常開觸頭接通，使第2路負載通電工作。再次按動S2后，則A2翻轉為另一種狀態，使V5截止，V2釋放，第2路負載的工作電源被K2的常開觸頭切斷。
　　調整RPl和RP2的阻值，可分別改變lkHz音頻振蕩器和3kHz音頻振蕩器的工作頻率，從而改變遙控的靈敏度。
　　調試時，按下Sl，調節RPl使K1動作;再按下S2，調節RP2使K2動作。
　　元器件選擇
　　Rl-R16選用1/4W碳膜電阻器或金屬膜電阻器。
　　RPl和R甩均選用小型實心可變電阻器。
　　Cl、C5-Cll均選用獨石電容器;C2選用高頻瓷介電容器;C3和C4均選用耐壓值為16V的鋁電解電容器。
　　VDl和VD2均選用IN4001型硅整流二極管。
　　VL選用SE303A或PH303型紅外發光二極管。
　　Vl-V3均選用Sg013或3DCg013型硅NPN晶體管;V4和V5選用C8050或S8050、3DG8050型硅NPN晶體管。
　　ICl選用CD4011型四與非門集成電路;IC2選用SFH506-38或BA5302型一體化紅外接收頭;IC3和1C4均選用LM567型音頻鎖相環集成電路;IC5選用CD4013型雙D觸發器集成電路。
　　S1和S2均選用微型動合 (常開)按鈕。
　　Kl和K2均選用l2V直流繼電器，其觸頭電流容量應根據負載的功率而定。
