本例介紹的紅外遙控開關，具有靈敏度高、抗干擾性能好等特點，其遙控距離為8m以上，可用于控制照明燈、電風扇等家用電器。
　　電路工作原理
　　該紅外遙控開關電路由紅外發射電路和紅外接收控制電路組成。
　　紅外發射電路由控制電路、lkHz方波振蕩器、4OkHz方波振蕩器和紅外發射電路組成，如圖3-5所示。

　　控制電路由控制按鈕S、電阻器Rl、R2和電容器C2組成。
　　lkHz方波振蕩器由四與非門集成電路ICl(Dl-D4)內部的與非門Dl、D2和電阻器R3、R4、電容器C3組成。
　　4OkHz方波振蕩器由lCl內部的與非門D3、D4和電阻器R5、R6、電容器C4組成。
　　紅外發射電路由晶體管Vl、電阻器R7、R8和紅外發光二極管VLl組成。
　　在末按下控制按鈕S時，lkHz方波振蕩器和4OkHz方波振蕩器均處于停振狀態，D2和D4的輸出端均為低電平，V和VLl均處于截止?fàn)顟B(tài)。按下S時，C2通過R2和S充電，使R2上電壓升高，lkHz方波振蕩器和4OkHz方波振蕩器均振蕩工作，D4輸出受lkHz方波脈沖調制的4OkHz脈沖信號。該脈沖信號經晶體管V放大后，驅動VLl發出調制紅外光。

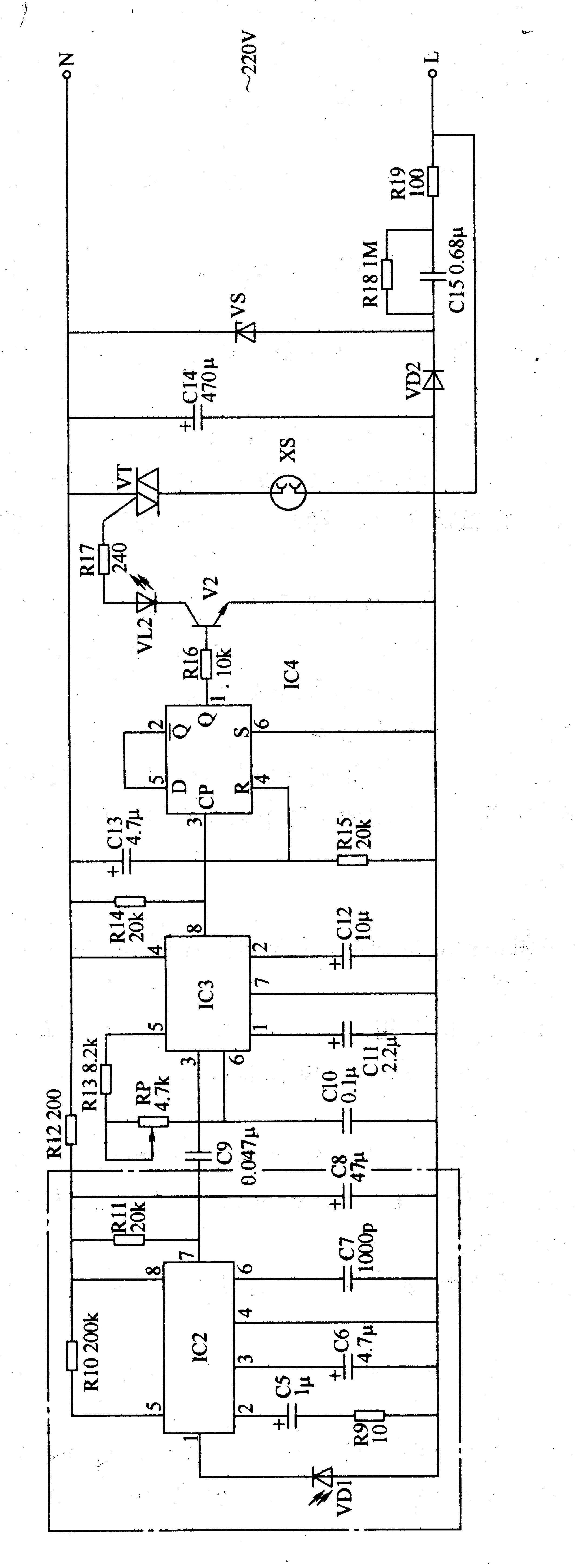

　　紅外接收控制電路由電源電路、紅外遙控接收頭、解調器、雙穩態觸發器和控制執行電路組成，如圖3-6所示。

　　電源電路由電阻器R18、Rl9、電容器Cl4、Cl5、整流二極管VD2和穩壓二極管VS組成。
　　紅外遙控接收頭電路由紅外光敏二極管VDl、紅外電信號處理集成電路IC2和電阻器R9-Rl2、電容器C5-C7組成。
　　解調器電路由鎖相環音頻譯碼器集成電路IC3和電阻器Rl3、Rl4、電位器RP、電容器C9-Cl2組成。
　　雙穩態觸發器由雙D觸發器集成電路IC4和電阻器Rl5、電容器Cl3組成。
　　控制執行電路由電阻器R16、R17、晶體管V2、發光二極管VL2和晶閘管VT組成。
　　交流220V電壓經Rlg和CI5限流降壓、VS穩壓、VD2整流及C14濾波后為IC2-1C4提供直流工作電壓。
　　按動一下控制按鈕S，VDl接收到VLl發射的調制紅外光并將其轉換為電信號，送至IC2進行放大、限幅、選頻、檢波及整形處理后，產生lkHz的音頻信號。該信號經IC3解調處理后，產生一個低電平觸發脈沖信號，使雙穩態觸發器翻轉，lC4的Q端 (1腳)輸出高電平，使V2飽和導通，VL2發光，VT受觸發而導通，負載 (用電設備)通電工作。
　　再按控制開關S時，IC3又產生一個低電平觸發脈沖信號，使雙穩態觸發器翻轉，lC4的Q端輸出低電平，V2和VT截止，負載的工作電源被斷開。同時VL2熄滅，指示負載巳斷電。
　　元器件選擇
　　Rl-R18選用1/4W碳膜電阻器或金屬膜電阻器;Rl9選用lW金屬膜電阻器。
　　RP選用小型密封式可變電阻器。
　　Cl、C2、C5、C6、C8、Cll-C14均選用耐壓值為16V的小型鋁電解電容器;C3、C4和C7均選用高頻瓷介電容器;C9和ClO選用獨石電容器或滌綸電容器;Cl5選用耐壓值為400V的CBB電容器。
　　VDl選用PH302型紅外光敏二極管;VD2選用1N4007型硅整流二極管。
　　VLl選用SE303型紅外發光二極管;VL2選用φ5mm的綠色發光二極管。
　　VS選用1/2W、6·2V硅穩壓二極管。
　　Vl選用Sg014或3DGg014型硅NPN晶體管;V2選用Sg013或3DGg013型硅NPN晶體管。
　　VT選用觸發電流低于l5mA、耐壓值為400V以上的雙向晶閘管，其電流容量應根據受控負載的功率而定。
　　ICl選用CD4011或74HCOO型四與非門集成電路;IC2選用CX2O106型紅外信號處理集成電路;IC3選用LM567型鎖相環音頻譯碼器集成電路;IC4選用CD4013型雙D觸發器集成電路。
　　S選用動合 (常開)按鈕。
