本例介紹的紅外遙控開關，能使用電視機或影碟機、錄像機上的遙控器來控制其輸出電源的開與關。該遙控開關可用于對照明燈、換氣扇、加濕器、空氣清新機等電器的控制。
　　電路工作原理

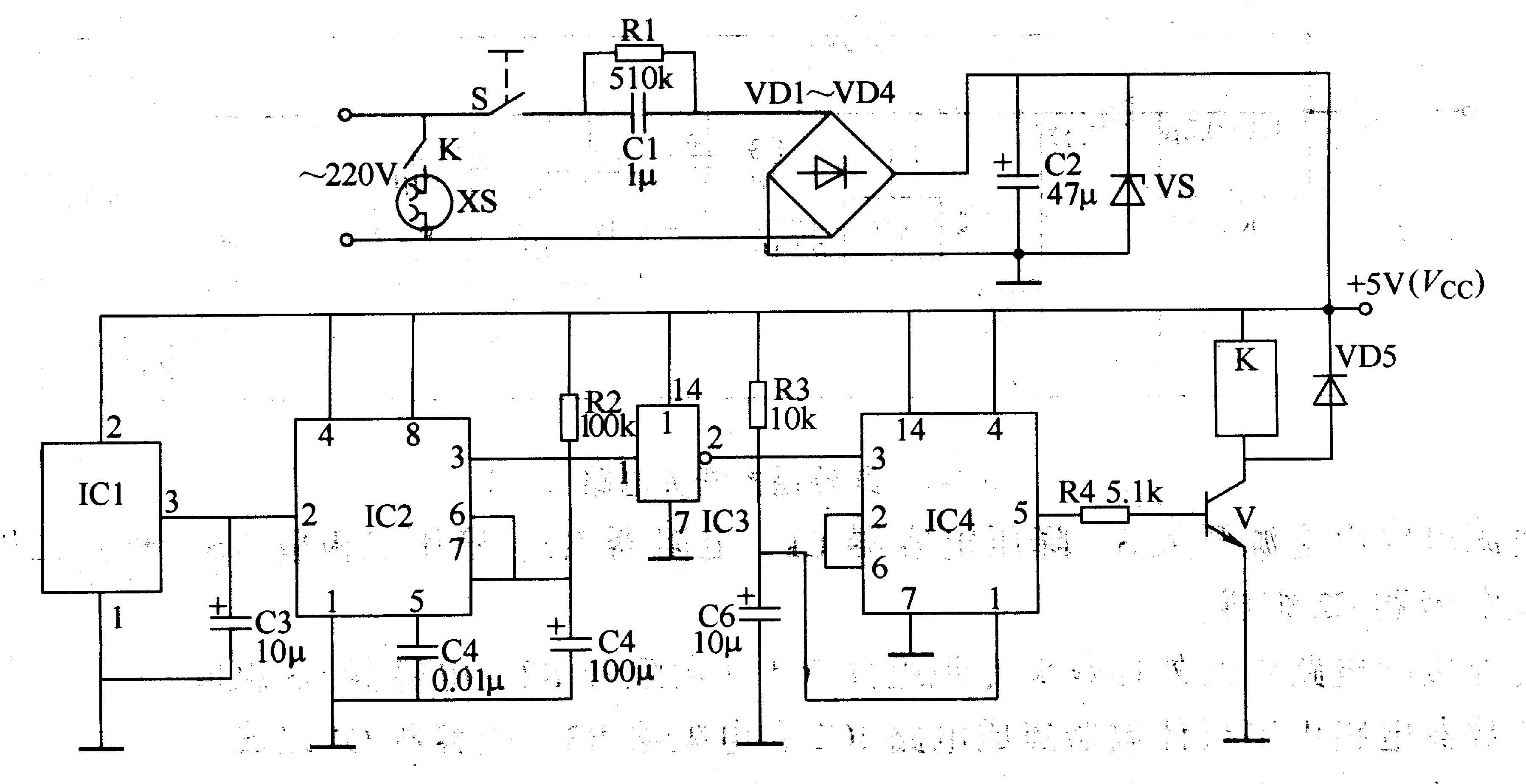

　　該紅外遙控開關電路由電源電路、紅外遙控接收器、單穩態觸發器、反相器、雙穩態觸發器和控制執行電路組成，如圖3-2所示。

　　電源電路由電源開關S、降壓電容器Cl、電阻器Rl、整流二極管VD1-VD4、穩壓二級管VS和濾波電容器C2組成。
　　紅外遙控接收器采用集成紅外接收頭ICl。
　　單穩態觸發器由時基集成電路IC2和電容器C3-C5和電阻器R2組成。
　　反相器由非門集成電路IC3內部的一個非門構成。
　　雙穩態觸發器由雙D觸發器集成電路內部的一個D觸發器和電阻器R3、電容器C6組成。
　　控制執行電路由晶體管V、電阻器R4、繼電器K和二極管VD5組成。
　　接通電源開關S，交梳220V電壓經Cl降壓、VDl-VD4整流、VS穩壓和C2濾波后，產生5V直流電壓 (Vcc)，供給紅外遙控接收器、反相器、單穩態觸發器、雙穩態觸發器和控制執行電路。
　　按動一下遙控器的任意鍵，紅外遙控接收器ICl接收到紅外線信號后，其輸出端輸出一個低電平脈沖信號，使IC2受觸發而翻轉 (由穩態變?yōu)闀簯B(tài))，3腳變?yōu)楦唠娖?。該高電平?jīng)IC3反相后使IC4的3腳變?yōu)榈碗娖剑?dāng)?shù)碗娖降纳仙氐絹頃r，IC4內電路翻轉，其5腳輸出高電平，使晶體管V飽和導通，繼電器K吸合，其常開觸頭閉合，負載 (受控電器)的工作電源被接通。
　　在單穩態觸發器由穩態變?yōu)闀簯B(tài)的同時，+5V電壓經R2對C5充電，使IC2的6腳、7腳電壓逐漸升高，當CS兩端電壓充至2Vcc/3時，lC2第7腳內放電電路工作，使單穩態觸發器翻轉 (由暫態恢復為穩態)，3腳輸出低電平。再次按動遙控器任意鍵后，lCl又輸出低電平脈沖，使IC2受觸發而翻轉，又由穩態變?yōu)闀簯B(tài)，其3腳輸出高電平，經IC3反相后，使雙穩態觸發器翻轉，lC4的5腳輸出低電平，V截止，K釋放，負載的工作電源被切斷。
　　元器件選擇
　　RI選用1/2W金屬膜電阻器;R2-R4選用1/4W或1/8W碳膜電阻器。
　　Cl選用耐壓值為450V的CBB屯容器或滌綸電容器;、C2、C3、C5和C6均選用耐壓值為16V的鋁電解電容器;C4選用滌綸電容器或獨石電容器。
　　VDl-VD5均選用1N4007型硅整流二極管。
　　VS選用lW、5V的硅穩壓二極管。
　　V選用C8050或S8050型硅NPN晶體管。
　　ICl選用電視機用一體化紅外線接收頭;IC2選用NE555型時基集成電路;lC3選用74LS04或CD4069型非門集成電路;IC4選用74LS74D型雙D觸發器集成電路。
　　K選用JQX-l4FF型5V直流繼電器。
　　S選用單極電源開關。
