本例介紹的電子方向指示器，它利用8只LED發光二極管來顯示出N(北)、S(南)、W(西)、E(東)、SW(西南)、NW(西北)、SE(東南)和NE(東北)八個方位。該裝置可作為汽車駕駛員和探險旅行、地址考察人員的電子指南針。
　　電路工作原理

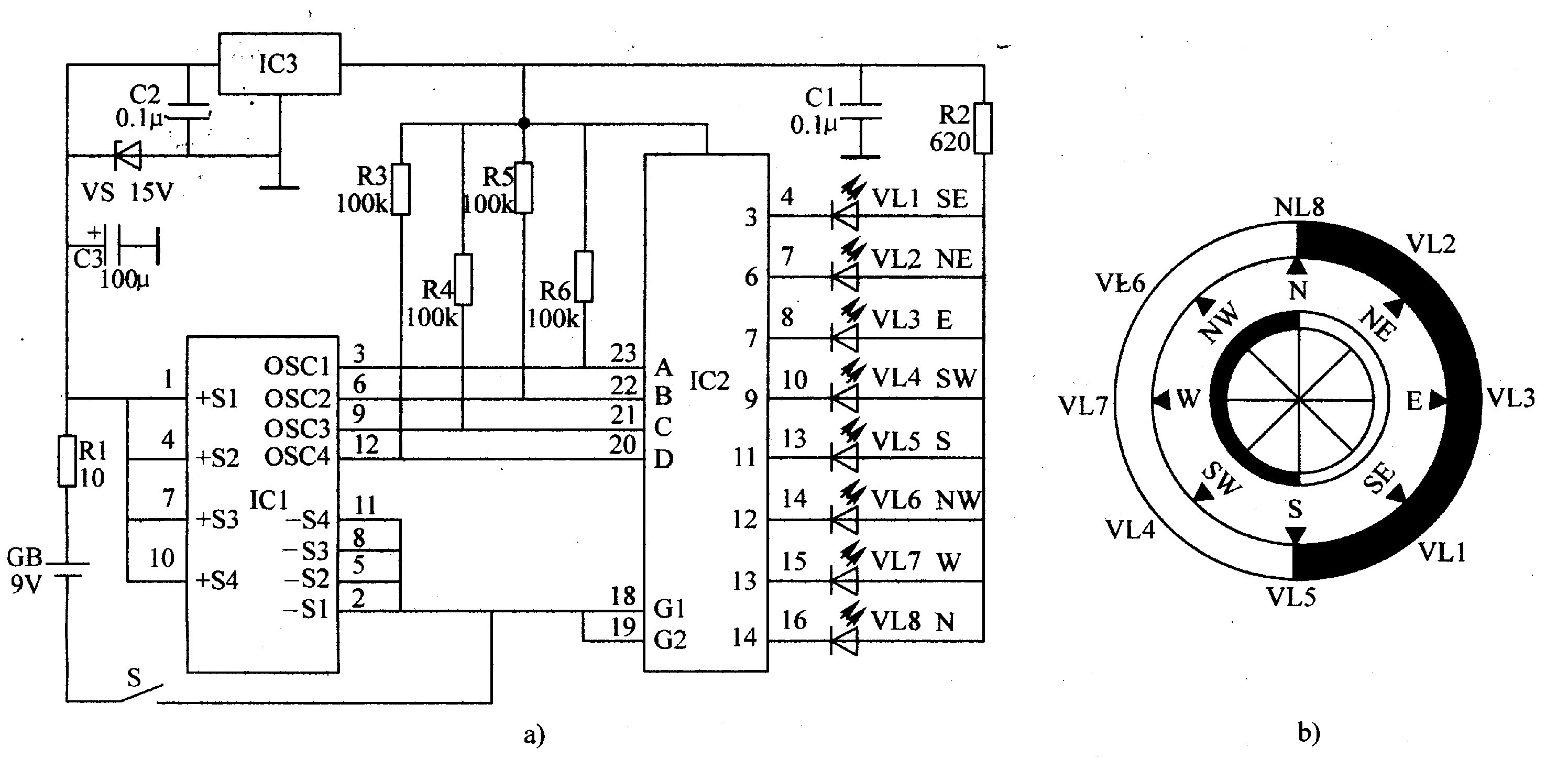

　　該電子方向指示器電路由電源電路、磁敏傳感器和LED顯示電路組成，如圖2-87所示。

　　電源電路由電池GB、電源開關S、限流電阻器Rl、濾波電容器Cl-C3、穩壓二極管VS和三端穩壓集成電路IC3組成。
　　磁敏傳感器由霍爾傳感器集成電路lCl把任。
　　LED顯示電路由電阻器R2-R6、集成電路IC2和發光二極管VLl-VL8組成。
　　ICl內部由微型轉子和霍爾器件等組成，它利用其內部的霍爾傳感器來檢測地球的磁場，再將檢測結果變換為代表所在位置的方位電信號，通過其3腳 (0SCI端，對應方位為北方)、6腳 (0SC2端，對應方位為南方)、9腳 (0SC3端，對應方位為西方)和12腳(0SC4端，對應方位為東方)輸出。
　　ICl輸出的4個主方位電信號經lC2內部解碼處理后，輸出可分辨所在位置的E、W、S、N、SE、NE、SW、NW共8個電信號，驅動相應的發光二極管發光。例如使用者所在位置為北方，N位置的發光二極管VL8點亮;若所在位置為西南方，則SW位置的發光二極管VL4點亮。
　　元器件選擇
　　Rl選用1-2W金屬膜電阻器;R2選用1/2W金屬膜電阻器;R3-R6均選用1/4W或l/8W碳膜電阻器。
　　Cl和C2選用獨石電容器或滌綸電容器;C3選用耐壓值為16V的鋁電解電容器。
　　VS選用lW、l5V的硅穩壓二極管。
　　VLl-VL8均選用φ3mm發光二極管。
　　ICl選用1490型霍爾集成電路;IC2選用74HCl54型4-16BCD譯碼器集成電路;IC3選用LM78L05型三端集成穩壓器。
　　GB選用9V積疊電池。
