地球上每個地方的地磁場都有固定的方向和大小。本例介紹的電子羅盤利用線性霍爾元
件來檢測地磁場的大小和方向，可根據實際需要制作指南針或指北針。
　　電路工作原理

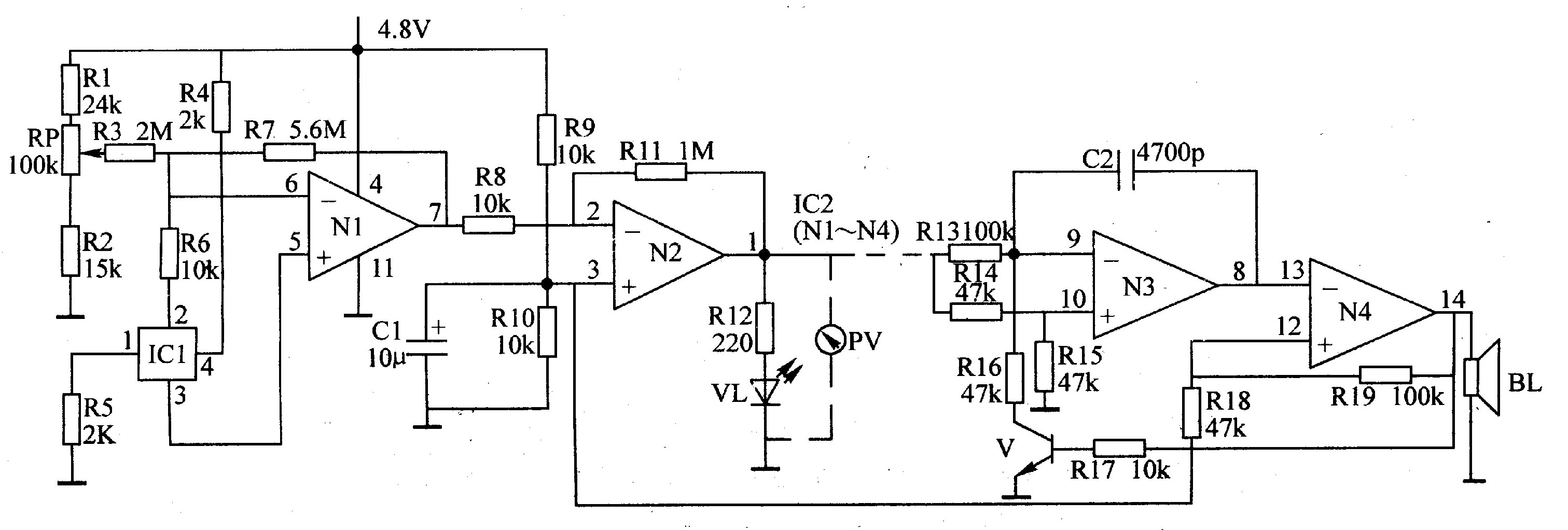

　　該電子羅盤電路由檢測放大電路、指示電路和音頻壓控振蕩器組成，如圖2-85所示。


　　檢測放大電路由霍爾集成電路lCl、電阻器Rl-R7、電位器RP和運算放大器集成電路IC2(Nl-N4)內部的Nl組成。
　　指示電路由電阻器R8-Rl2、電容器C1、lC2內部的N2、發光二極管VL和電壓表PV組成。
　　音頻壓控振蕩器由IC2內部的N3、N4、電阻器R13-Rl9、電容器C2和晶體管V組成。
　　測量時，地磁場的磁感應線穿過霍爾集成電路ICl時，ICl產生的感應電動勢使N1因6腳電位高于5腳電位而輸出低電平，N2因2腳電位低于3腳電位而輸出高電平，使VL發光，PV有電壓指示。磁感應越強，VL的發光亮度越強，PV的電壓指示越大;同時，音頻壓控振蕩器的振蕩頻率升高，揚聲器BL發聲頻率變高。
　　元器件選擇
　　Rl-Rl9選用1/4W金屬膜電阻器或碳膜電阻器。
　　Rp選用膜式電阻器。
　　Cl選用耐壓值為l6V的鋁電解電容器;C2選用高頻瓷介電容器。
　　VL選用φ5mm的紅色發光二極管。
　　V選用S9013型硅NPN晶體管。
　　ICl選用CS835或CS6835、DN835、DN6835等型號的線性霍爾集成電路;lC2選用LM324型四運放集成電路。
　　PV選用0-5V電壓表。
　　BL選肋0.5W、8Ω的電動式揚聲器。
　　電路調試
　　將電子羅盤作為指北針時，將印制板水平放置，若磁力線斜穿過霍爾集成電路IC1(IC1應與印制線路板平行安裝)時，VL發光，PV有電壓指示，則應調節RP的阻值，使VL發光狀態處于臨界狀態，即剛好發光，然后將印制板朝北傾斜與地面成地磁傾角γ(磁傾角是指磁場方向與當?shù)厮矫嬷g的夾角，各地的磁傾角不同，北京為57°左右，廣州為31°左右，上海為45°左右)，此時無磁場穿過ICl，VL應熄滅。手持印制板，保持印制板傾斜角度在原地向東和西轉動，使VL在有磁場斜穿過lCl時也發光。存轉動過程中，只有PV的電壓指示，VL的發光暗時，印制板上面的朝向為正北。
　　將電子羅盤作為指南針時，將印制板的反面斜朝正南，與地平面夾角為90°一γ，即與水平方向夾角為當?shù)卮艃A角的余角。這樣，地磁場正好垂直反穿ICl，調節RP使VL處于臨界熄滅狀態。手持印制板保持傾斜角度在原地向東和西旋轉一個小角度，使VL能開始發光并達到亮狀態，此時印制板的反面朝南方時VL暗。

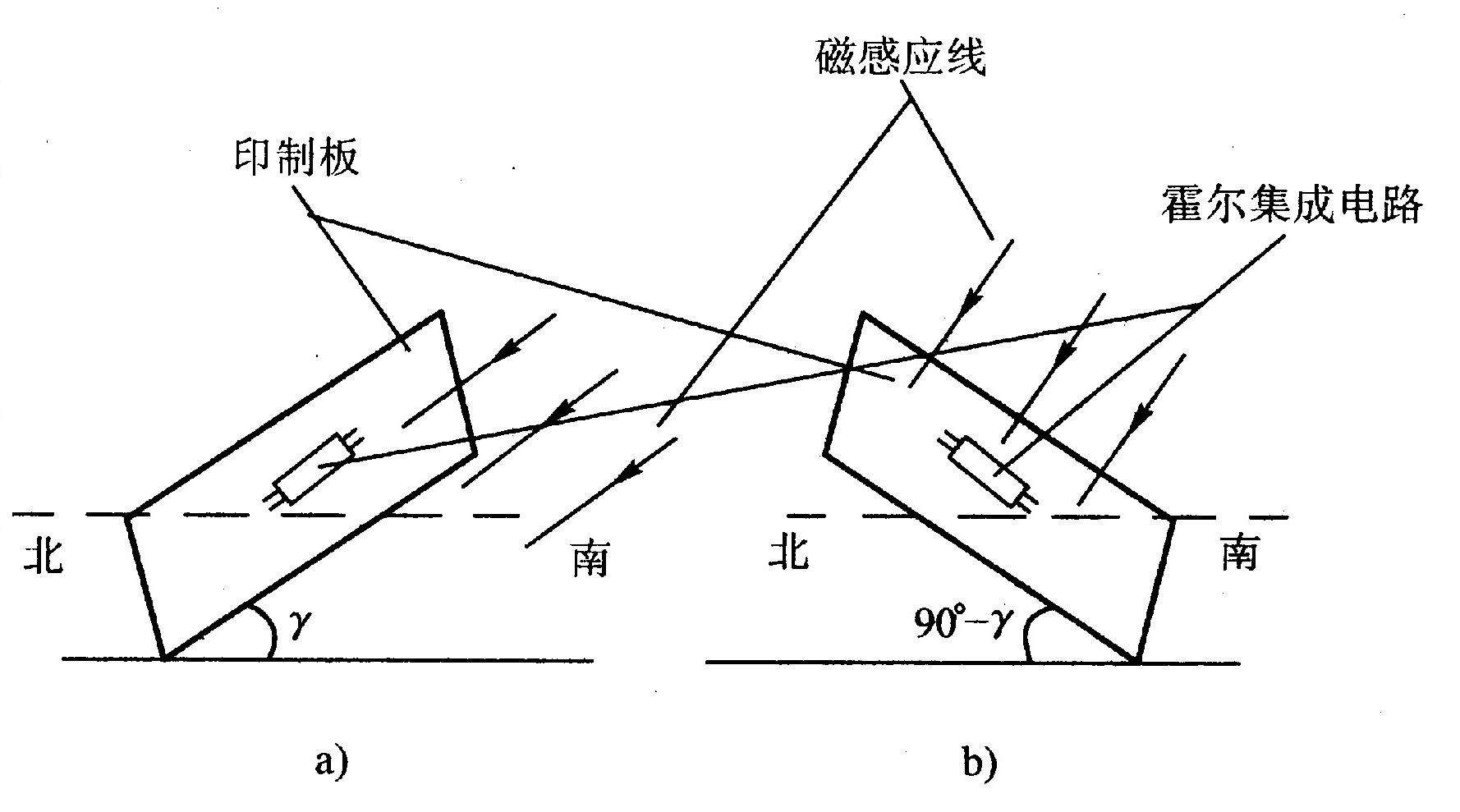

　　圖2-86是電子羅盤的調試示意圖。
