Hi3120是一款結合了去隔行掃描、圖像縮放、視頻增強、中央處理器、圖形界面菜單等技術的視頻掃描格式轉換芯片。該芯片同時具備數字和模擬輸出端口，可以應用在平板或CRT電視機上。動態三維處理技術可有效地去除噪聲，提供優美畫質。芯片支持?jǐn)?shù)字化處理以及完善的數字圖像處理技術重新格式化和后端時序處理，并按不同的要求轉換成各種輸出格式。該芯片將MCU、BITMAPOSD、DAC等多種功能整合在一個芯片里，能夠采用更少的外圍器件來提供高性價比的系統解決方案。

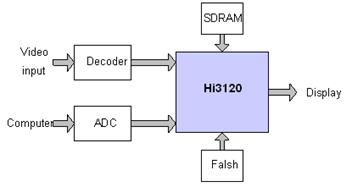

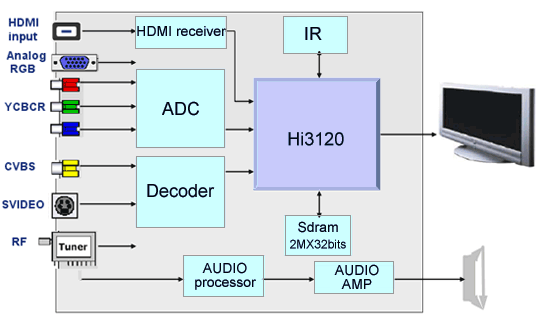

應用領域及典型應用圖

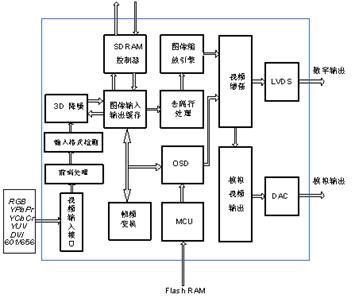

芯片功能框圖

主要特點

視頻信號輸入
1、支持24位YUV/YCbCr/YPbPr/RGB數字信號輸入
2、支持ITU-R BT656格式信號輸入
3、自動檢測輸入信號分辨率
4、輸入信號的時鐘采樣頻率高達95MHz
5、內置自檢信號生成器
6、支持480I/576I/480P/576P/720P/1080I/VGA/SVGA/XGA/UXGA輸入
視頻信號輸出
1、可編程時序(Hs/Vs/Data_enable)輸出
2、支持YUV/YCbCr/YPbPr/RGB信號輸出
3、支持24位LVDS數字信號輸出
4、集成3個10位高速DAC，支持模擬RGB信號輸出
5、支持SVM輸出
6、輸出頻率高達150MHz
7、支持SDTV/EDTV/HDTV/VG/SVGA/XGA/非標格式輸出，支持1920×1080P60分辨率輸出
圖像存儲器
1、支持64M SDRAM，數據位寬為32位
2、存儲器時鐘頻率為133MHz
3、CRT數字高清電視
4、液晶電視、等離子電視
微處理器單元
1、內置架構優化的8051core
2、集成TIMER、PWM、ADC、GPIO、二線總線master等多種外設
3、支持外掛的8051
基本特性
1、工作溫度：0℃～70℃
2、0.18μm工藝低功耗設計
3、工作電壓：外圍3.3V，內核1.8V
4、封裝：PQFP208
5、PC-TV/TV-PC轉換盒
6、廣告機
7、視頻展臺
圖形界面菜單
1、內置16色和256色兩種顏色查找表
2、支持三個OSD獨立顯示窗口
3、支持2M位bitmap圖像
4、支持鏤空和16階透明度顯示
5、支持逐點進行圖像刷新
視頻信號處理部分
1、 支持多種去隔行處理模式
2、 支持線性/非線性雙模式圖像縮放引擎，垂直和水平方向獨立處理
3、 支持增頻/降頻處理
4、 支持運動自適應降噪
5、 支持幅型比變換(4:3 ←→16:9)
6、 支持可編程色彩空間轉換
7、 支持可編程藍電平、黑電平擴展
8、 支持峰化和核化降噪功能
9、 支持DLTI/DCTI
10、 支持輸出端Gamma校正
11、 內置OSD處理模塊
12、 支持畫面凍結
13、 支持亮度/對比度調整
14、 支持色度/色飽和度調整
海思高清電視整機解決方案

特性：
1、 提升圖像高頻分量，使圖像更為清晰
2、 數字藍電平、黑電平擴展功能
3、 3D數字降躁，有效消除暗背景噪聲
4、 畫面靜像處理
5、 數字亮度瞬態提高(DLTI)
6、 數字色度瞬態提高(DCTI)
7、 調整直流偏置，控制全屏亮度
8、 亮度/對比度調整
9、 色度/色飽和度調整
10、白平衡調整
11、Gamma校正
